Для приготовления стекольной шихты в производстве стеклотары и различных изделий из стекла часто используются сырьевые материалы, поставляемые в биг-бэгах. И несмотря на то, что стоимость затаренных материалов на 20-30% выше стоимости сырья, поступающего в составные цеха россыпью в вагонах типа хоппер или в автомобильных и железнодорожных цистернах, осуществляется большой объем транспортно-технологических операций по загрузке, перевозке и последующей разгрузке ряда компонентов стекольной шихты, затаренных в биг-бэги.

Существует большое разнообразие оборудования для затаривания и растаривания биг-бэгов, которое применяется в различных отраслях промышленности. В ООО «Стромизмеритель» изготавливается несколько модификаций станций растаривания биг-бэгов с сырьевыми материалами и две модели установок затаривания.

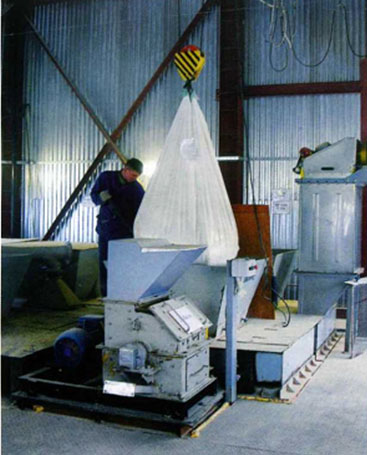

Станция растаривания биг-бэгов СРБ-1 (рис 1) состоит из рамы, ножей для разрезания биг-бэга и конусной приемной воронки с резиновым уплотнителем и дебалансным вибратором [1]. При разгрузке биг-бэга с помощью тельфера или другого подъемно-транс-портного механизма подводится к станции растаривания (рис 2), опускается на ножи, установленные в центре приемной воронки, и удерживается в подвешенном состоянии.

После включения вибратора, интенсифицирующего истечение материала, начинается выгрузка сырья из биг-бэга в приемный бункер, пневмокамерный насос или винтовой питатель. Если в процессе длительного хранения или попадания влаги в материале образовались комья, то в ходе выгрузки они удерживаются с помощью решетки, находящейся в нижней части вибрирующей конусной воронки. Резиновое уплотнение, расположенное в верхней части конусной воронки, снижает в сочетании с работающим рукавным фильтром пыление и предотвращает потери материала при растаривании.

Станции СРБ-1 рекомендуется использовать при малой производительности составного цеха (до 100 т шихты в сутки) или небольшом расходе дозируемого материала (сульфат, уголь и др.), так как в процессе растаривания биг-бэг удерживается подъемно-транспортным механизмом, а растаривание других материалов и подача их в соответствующие бункеры осуществляется последовательно.

Техническая характеристика станции растаривания биг-бэгов СРБ-2д

Для параллельной разгрузки нескольких биг-бэгов применяются станции растаривания СРБ-2. Станция СРБ-2 имеет аналогичную конструкцию [2] и содержит дополнительную раму, регулируемую по высоте, и траверсу, к которой крепится разгружаемый биг-бэг. Наличие траверсы позволяет после установки биг-бэга на разгрузку использовать электропогрузчик, тельфер или кран-балку для выполнения других грузоподъемных операций. В зависимости от габаритов биг-бэга высота установки траверсы на раме регулируется и изменяется с шагом 200 мм.

Поскольку в конце операции разгрузки биг-бэга часть материала остается в краях мешка и не выгружается без вмешательства оператора, необходим подъем биг-бэга на небольшую высоту для полного высыпания материала в воронку. Иногда для этих целей используются манипуляторы с пневматическим приводом, которые по команде оператора или системы управления встряхивают нижнюю часть боковых стенок биг-бэга.

Ефременковым В.В. предложено усовершенствование станции растаривания СРБ-2, которое позволяет снизить пыление и выполнить полную разгрузку сыпучего материала из биг-бэга без дополнительного управляющего воздействия и без использования подъемно-транспортных механизмов (Патент РФ на полезную модель № 90764). Изменение конструкции предусматривает установку в верхних частях опорных стоек СРБ-2 пружинных амортизаторов, на которые при раста-ривании устанавливается траверса с биг-бэгом.

Модернизированная станция СРБ-2М работает следующим образом. В исходном состоянии пружинные амортизаторы 1, установленные в верхних частях опорных стоек 2, разжаты (рис 3.). После подвески биг-бэга 3 на траверсу 4 и установки траверсы с помощью грузоподъемного механизма на опорные стойки 2 (рис 4) пружинные амортизаторы 1 сжимаются и биг-бэг более плотно и герметично ложится на уплотнение 5 вибрационной конусной воронки 6. В процессе установки биг-бэга на опорные стойки и сжимания амортизаторов происходит надрезание мешка четырехгранным ножом 7. Далее включается вибратор 8 и начинается интенсивное истечение материала из биг-бэга.

По мере разгрузки биг-бэга вес его уменьшается и пружинные амортизаторы 1 постепенно разжимаются и приподнимают мешок (рис 5). При этом плохо-разгружаемые зоны с материалом, находящиеся по краям биг-бэга, приподнимаются и материал ссыпается к центру. В конце операции разгрузки пружинные амортизаторы разжимаются окончательно и приходят в исходное состояние (рис. 6).

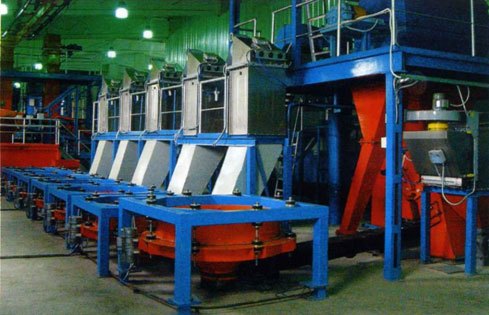

Станции растаривания биг-бэгов СРБ-1 и СРБ-2 в сочетании с различными питателями, установленными на выходе конусной ви-брационной воронки, могут использоваться и как расходные бункеры малых компонентов, что существенным образом расширяет их функциональные возможности в производстве стекольной шихты и других многокомпонентных смесей. Если же бункера, в которые растаривается сыпучий материал, имеют малые габариты, или существуют стесненные условия на технологической площадке, где разгружаются биг-бэги, целесообразно использование станций растаривания СРБ-4, имеющих меньшие габариты и другую конструкцию приемной воронки.

В станции СРБ-4 воронка имеет форму четырехгранной усеченной пирамиды и в дополнение к решетке оснащена классифи-цирующей сеткой, позволяющей отделять более мелкие комья, чем в установке СРБ-1.

Операции затаривания биг-бэгов сыпучими и мелкокусковыми материалами в основном осуществляются на предприятиях по производству и обогащению сырья, а также на терминалах, где производится промежуточное хранение больших запасов сыпучих материалов (сода, песок, мел, доломитовая мука и др.) и их последующая отгрузка потребителям. Иногда на стекольных заводах часть поступаемых в хоп-рах сырьевых компонентов шихты, например, сода, загружается в силосные банки, а часть перегружается для резервного хранения в биг-бэги. В этом случае используются простейшие установки для затаривания, не требующие взвешивания загружаемого сырья для коммерческого учета.

Изготавливаемые в ООО «Стромизмеритель» установки затаривания биг-бэгов УЗБ-1 и УЗБ-2 предусматривают возможность взвешивания биг-бэгов и контроля за их наполнением по цифровой индикации микропроцессорного весового терминала.

Технические характеристики установки затаривания биг-бэгов УЗБ-1

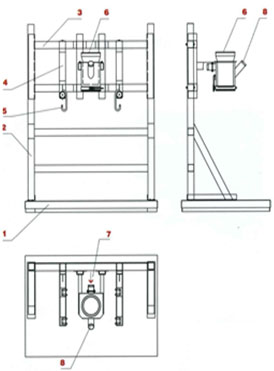

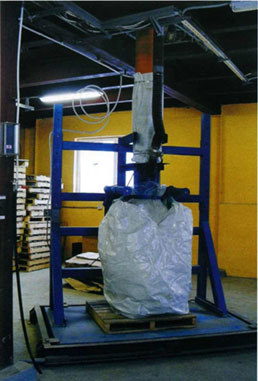

Установка УЗБ-1 (рис 7.) содержит: весовую платформу 1; раму 2, установленную на весовой платформе; распорную раму 3, перемещаемую в зависимости от габаритов биг-бэга по высоте; кронштейны 4, перемещаемые по распорной раме; крюки 5 для подвеса биг-бэга; загрузочный узел 6 с патрубком 7 подачи воздуха на раздув биг-бэга и аспирационным патрубком 8. Перед загрузкой пустой мешок закрепляется на крюках 5, а зазагрузочная горловина биг-бэгов с помощью хомута соединяется с загрузочным узлом 6. После чего выполняется раздув мешка (рис 8), осуществляемый подачей вентиляторного воздуха в патрубок 7. Далее по команде оператора включается питатель загрузки, подающей дозируемый материал внутрь мешка. Образующийся избыток запыленного воздуха во время загрузки вытесняется в патрубок 8, соединенный либо с внутренним пространством расходного бункера, либо с аспирационной системой. Процесс заполнения контролируется с помощью цифровой индикации измерительного блока.

По окончании загрузки сырьевого материала загружаемый биг-бэг отсоединяется от загрузочного узла и крюков и снимается с помощью погрузчика с весовой платформы.

Если действие погрузчика ограничено, а погрузо-разгрузочные операции выполняются в основном с помощью мостового крана или кран-балки, целесообразно использовать установки затаривания биг-бэгов УЗБ-2 (рис 9), в которой наполнение мешка производится на электроприводной транспортной тележке. В режиме заполнения биг-бэга тележка устанавливается на тензометрическую весовую платформу, а после загрузки перемещается из зоны взвешивания в зону действия грузоподъемного механизма. Остальные операции производятся аналогично операциям загрузки на установке УЗБ-1. Подобные установки затаривания биг-бэгов используются не только в стекольной промышленности, но и на предприятиях стройиндустрии и в производстве сухих огнеупорных смесей.

Ефременков В.В., первый заместитель директора ООО «Стромизмеритель»,
Ручкин В.В., главный конструктор ООО «Стромизмеритель»
