Вибрационные транспортно-технологические механизмы для производства стекольной шихты

Вибрационные транспортно-технологические механизмы, к которым относятся вибрационные питатели различной конструкции, виброгрохоты, станции растаривания биг-бэгов и другие вибрационные сводообрушители материала и побудители расхода, производимые в ООО «Стромизмеритель», являются наряду с винтовыми и ленточными конвейерами, элеваторами и качающимися питателями неотъемлемыми элементами линий обработки, транспортирования и дозирования сырьевых компонентов стекольной шихты.

К наиболее распространенным вибрационным механизмам относятся вибрационные питатели с электромагнитными и дебалансными электровибраторами, которые используются либо в составе веерных загрузчиков шихты и дозировочно-смесительных комплексов в качестве питателей загрузки и разгрузки, либо как самостоятельные устройства для выгрузки сыпучих и кусковых материалов из приемных воронок, расходных бункеров и силосных банок.

Основными достоинствами вибрационных питателей являются сравнительная простота конструкции и меньшая металлоемкость, возможность полной герметизации транспортирующего лотка или трубы, отсутствие дорогостоящих изнашивающихся частей и простота в обслуживании.

Производительность вибрационных питателей определяется шириной и длиной лотка (диаметром и длиной трубы), высотой слоя и скоростью движения перемещаемого продукта, а также насыпной плотностью материала и его физико-механическими характеристиками. Регулирование производительности вибропитателей с электромагнитным приводом осуществляется с помощью фазово-импульсного управления и изменения амплитуды колебаний, а питателей с дебалансными электровибраторами — варьированием частоты питающего напряжения. Это позволяет не только согласовывать работу вибропитателей с другими механизмами поточно-транспортных линий, но и повышает точность дозирования сырьевых материалов при переходе с «грубой» на «точную» подачу их в весовой дозатор.

В зависимости от свойств дозируемых и транспортируемых материалов лотки вибрационных пи¬тателей оборудуются сменными футеровочными пластинами с различными свойствами. Для высокоабразивных компонентов используются износостойкие пластины из высокоуглеродистых твердосплавных материалов (HARDOX, CASTOLIN), а также пластин с полимерными покрытиями на основе полиуретана.

В ООО «Стромизмеритель» выпускается широкая гамма стационарно устанавливаемых и поворотных вибрационных питателей различной конструкции и производительности (см. таблицу):

  • трубчатые с фронтальной разгрузкой (модельный ряд ПВТ);
  • трубчатые с нижней разгрузкой (модельный ряд ПВС-0,15);
  • лотковые с фронтальной разгрузкой (модельный ряд ПВС);
  • лотковые с нижней разгрузкой (модельный ряд ПВН);
  • лотковые наклонные с возможностью установки управляемых отсечных затворов (моделный ряд riB8(Z));
  • лотковые с фронтальной разгрузкой и классифицирующей решеткой (модельный ряд ПВСР);
  • поворотные всех видов.
МОДЕЛЬ ШИРИНА ЛОТКА (D), мм ВЫСОТА ЛОТКА (D), мм ПРОИЗВОДИТЕЛЬ-НОСТЬ, мз Тип привода МОЩНОСТЬ, кВт ДЛИНА ЛОТКА, мм
ПВТ-50 50 50 570 0,8 Электромагнитный 0,4
ПВТ-80 80 80 570 1,2 Электромагнитный 04
ПВС-0,15/0,8 150 150 800 10 Электромеханический 0,5
ПВС-0,15/0,9 150 150 900 10 Электромагнитный 0,5
ПВС-0,36/1,6 360 170 1600 15 -ii- 1,0
ПВС-0,5/1,6 474 284 1600 30 -ii- 1,0
ПВС-0,5/1,9 474 284 1900 25 -ii- 1,8
ПВС-0,5/3,0 482 284 3000 25 -ii- 3,0
ПВН-0,36/0,9 360 170 900 12 -ii- 0,27
ПВН-0,5/1,2 474 284 1200 30 -ii- 1,0
ПВН-0,5/1,8 474 284 1800 25 -ii- 1,0
nB8(Z)-0,36/0,9 360 170 900 25 -ii- 0,6
nB8(Z)-0,5/1,2 474 284 1200 40 -ii- 1,0
nB8(Z)-0,8/1,8 780 324 1800 80 -ii- 4,8
ПВСР-0,8/1,8 780 324 1800 52 -ii- 4,8

Поворотные вибрационные питатели в отличие от стационарных позволяют дополнительно изменять направление транспортирования стекольной шихты при выгрузке ее из приемного бункера смесителя, например, при получении бракованной шихты, или при технологической необходимости в промежуточной перегрузке и хранении шихты в кюбелях. Также с помощью поворотных вибрационных питателей осуществляется перераспределение абразивных сырьевых материалов (песок, стеклобой и др.) при поочередной подаче их ленточным ковшовым элеватором в группу расходных бункеров или силосных банок. В этих случаях вибрационный питатель либо подвешивается на поворотный механизм приемного бункера шихты, либо с помощью виброизолирующих опор устанавливается на поворотную платформу, перемещающуюся по радиусной траектории на технологической площадке или перекрытии с загрузочными люками бункеров.

Отдельные модификации вибрационных питателей, производимых в ООО «Стромизмеритель», оснащаются классифицирующими решетками и поворотными отсечными затворами с пневмоприводом.

Рисунок 1.
Схема использования Рисунок

Рисунок 2. Вибрационный питатель
с отсечным затвором
а) Затвор открыт б) Затвор закрыт

Классифицирующая решетка 1 устанавливается в типовую конструкцию лоткового вибрационного питателя 2, в комплекте с которым используется в линии обработки собственного стеклобоя (рис.1) для выгрузки стеклобоя из промежуточного бункера 3 и одновременного разделения его на две фракции. Мелкая фракция стеклобоя через классифицирующую решетку 1 сбрасывается на ленточный конвейер 4 линии, что снижает нагрузку на работу молотковой дробилки 5, а крупная фракция попадает в дробилку и доизмельчается.

Рисунок 3. Вибрационное днище
с щиберным затвором
и пневматическим ударником

Поворотные отсеченные затворы устанавливаются на вибрационные загрузочные питатели однокомпонентных и многокомпонентных дозаторов песка для повышения точности дозирования и предотвращения срыва материала с транспортирующего лотка после выключения привода.

При подаче материала в дозатор поворотный отсечной затвор 1 вибропитателя 2 открывается (рис 2а) , а по окончании дозирования дебалансный вибратор 3 выключается и затвор 1, управляемый пневмоприводом 4, состоящим из двух пневмоцилиндров, закрывает выход транспортирующего лотка (рис. 2 б). Для снижения влияния переходных резонансных явлений отключение дебалансного вибратора осуществляется с использованием схемы точного останова электродвигателя вибратора, что также уменьшает вероятность самопроизвольного истечения материала в конце дозирования.

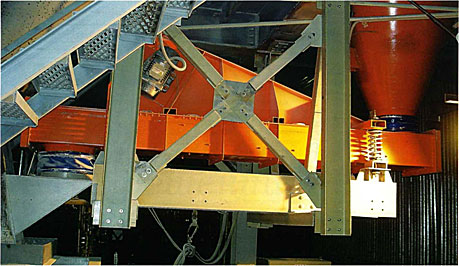

В отличие от вибрационного питателя с классифицирующей решеткой, основное назначение которой является снижение нагрузки на работу молотковой дробилки и повышение ее ресурса, разработанный в ООО «Стромизмеритель» вибрационный классификатор позволяет при работе в линии обработки привозного стеклобоя классифицировать и разде¬лять стеклобой на три фракции (размер фракции определяется размером ячеек установленных сеток):

  • фракция более 30мм (идет на домол);
  • фракция от 3 до 30мм (рабочая);
  • фракция менее Змм (идет на утилизацию).

Производительность классификатора зависит от фракционного состава исходного материала, его влажности и загрязненности и согласуется с производительностью серийно выпускаемых вихретоковых магнитных сепараторов, используемых для отделения цветных металлов (преимущественно алюминиевых пробок и колпачков) в линиях рециклинга стеклобоя.

Технические характеристики классификатора

Производительность, т/час

10-15

Число просеивающих поверхностей

2

Площадь просеивающих поверхностей, м2

2,64

Угол наклона просеивающих поверхностей, градус

25

Амплитуда колебаний, мм

3-5

Частота колебаний, Гц

16

Потребляемая мощность, кВт

7

Габариты (длина, ширина, высота), мм

3100x1800x2140

Масса с установочной рамой, кг

800

Важным условием нормальной работы транспортно-технологических и дозировочно-смесительных линий приготовления стекольной шихты является стабилизация истечения плохосыпучих материалов из приемных воронок, промежуточных бункеров и силосных банок, которое в некоторых случаях удается осуществить только с помощью специальных побуждающих устройств. При выборе типа побудителя необходимо учитывать свойства дозируемого материала (слеживаемость, склонность к сводообразованию, воздухопроницаемость, влажность и др.), а также геометрические параметры бункеров.

Простейшими активаторами истечения материала из бункеров небольшого объема являются электромагнитные и электромеханические вибраторы, которые монтируются на наружных стенках бункера в местах критического сводообразования, и пневматические ударники, работающие в режиме периодического нанесения одиночных ударов. При монтаже активаторов необходимо учитывать, что мощные вибраторы установленные на бункера большой емкости могут вызвать нежелательные изменения в их конструкции и привести к деформации, поскольку стенки бункера оказываются под воздействием значительных колебаний. Следует также иметь в виду, что применение вибраторов и пневматических ударников для слеживаемых материалов может привести к отрицательному эффекту уплотнения материала.

Наряду с несколькими модификациями пневматических ударников (ПП-40, ПП-63, ПМ-125), отличающихся диаметром поршня и энергией удара, в ООО «Стромизмеритель» выпускаются и вибрационные днища, (рис. 3) устанавливаемые на расходные бункера и силосные банки большой емкости (от 50 до 1000 м3).

Конструкция виброднища более рациональна по сравнению с вибратором, который сообщает колебания только небольшому объему материала, находящемуся в бункере, и позволяет эффективно предотвращать сводообразование за счет подвижной виброворонки (вибрация воронки в горизонтальной плоскости создается дебалансным вибратором), соединенной с конусной частью бункера эластичным рукавом и закрепленной с помощью металлических подвесок и упругих резиновых амортизаторов.

Диаметр виброднищ, производимых в ООО «Стромизмеритель», определяется технологическими проектными решениями и зависит от свойств транспортируемых и дозируемых материалов, а также от диаметра бункера. Базовые конструкции виброднищ ВД-1 и ВД-6 имеют соответственно диаметр воронок 1500 мм и 2200 мм, но по требованиям заказчика может быть изготовлен и другой типоразмерный ряд с диаметрами 1000 мм, 1200 мм, 1800 мм и др.

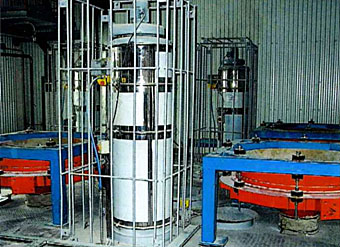

Принцип активации истечения материала с помощью виброконусных воронок используется и в изготавливаемых в ООО «Стромизмеритель» станциях растаривания биг-бэгов СРБ-1 (рис. 4) и СРБ-2, в которых воронки, устанавливаемые на рамы, оснащены дебалансными электровибраторами четырехгранными ножами для разрезания мешков, резиновыми уплотнениями для снижения пыления и решетками для удержания комьев, образовавшихся при длительном хранении или попадании влаги в материал.

Станции СРВ-1 рекомендуется использовать при небольших объемах разгрузки материалов, так как в процессе растаривания биг-бэг удерживается кран-балкой или тельфером, а растаривание нескольких компонентов осуществляется последовательно.

Для параллельной разгрузки нескольких биг-бэгов применяются станции СРБ-2, дополнительно оснащенные регулируемой по высоте рамой и траверсой для предварительного крепления разгружаемого биг-бэга. Наличие траверсы позволяет после установки биг-бэга на разгрузку использовать грузоподъемный механизм для выполнения других подъемных операций.

Рисунок 5. Фрагмент элеватора
с загрузочной воронкой
с вибратором

Еще одним устройством, стабилизирующим процесс транспортирования материала и предотвращающим его налипание на стенки, является разработанная в ООО «Стромизмеритель» загрузочная воронка ленточного ковшового элеватора. От обычных воронок она отличается «мягким» присоединением к шахте элеватора 1 через резиновые уплотнения 2 и наличием опорных резиновых амортизаторов 3, снижающих передачу колебаний от дебалансного вибратора, установленного на загрузочной воронке 5, к рамной опорной конструкции воронки, жестко связанной с шахтой элеватора. (рис 5)

Таким образом, использование выпускаемых в ООО «Стромизмеритель» вибрационных транспортно-технологических механизмов позволяет оптимизировать операции разгрузки, обработки и дозирования сырьевых компонентов стекольной шихты, и улучшает процессы истечения из бункеров плохосыпучих, склонных к налипанию и сводообразованию материалов.

Ефременков В.В., первый заместитель директора ООО «Стромизмеритель», Ручкин В.В., главный конструктор ЗАО «Стромизмеритель»
