Commutateurs de flux
USAGE
Les commutateurs de flux (ou commutateurs manuels) sont conçus pour changer la direction du flux de matériaux en vrac et diviser le flux en plusieurs directions. Le fabricant de débitmètres propose plus de 30 modèles de commutateurs de flux en fonction du type de commande (manuel ou automatique), de l'angle de rotation, des dimensions de la section de passage conditionnelle et de la nécessité de revêtement (résistant à l'abrasion ou anti-adhésif). En général, pour fabriquer le boîtier des commutateurs de flux, de l'acier au carbone d'une épaisseur de 4 ou 5 mm est utilisé, mais il est possible de le fabriquer à partir d'aciers spéciaux.
SPÉCIFICATIONS TECHNIQUES
| Nom des caractéristiques | Type A | Type B | Type C | Type D | Type E | Тype F |
|---|---|---|---|---|---|---|
| Section de passage conditionnelle, mm | 200х200 | 300х300 / 400х400 | 200х200 | 400х400 / 500х500 | 200x200 / 300х300 | 400х400 |
| Revêtement, matériau de revêtement | UHMW-PE | Kastolín CDP 4666 / non | Kastolín CDP 4666 | Kastolín CDP 4666 / UHMW-PE / Hardox 400 / non | Kastolín CDP 4666 / non | Kastolín CDP 4666 |
| Commande | électro- pneumatique | manuelle / électro- pneumatique | manuelle | manuelle / électro- pneumatique / électrique (moteur-réducteur) | électro- pneumatique | électro- pneumatique |
| Construction de l'élément de commutation | plaque | plaque | plaque | plaque / trémie | plaque | plaque |
| Angle de rotation° | 40, symétrique | 45 | 50 | 60, symétrique | 90, symétrique | 90, symétrique |
| Nombre de positions de commutation / directions, unités | 2 | 2 | 2 | 2 | 2 | 3 |

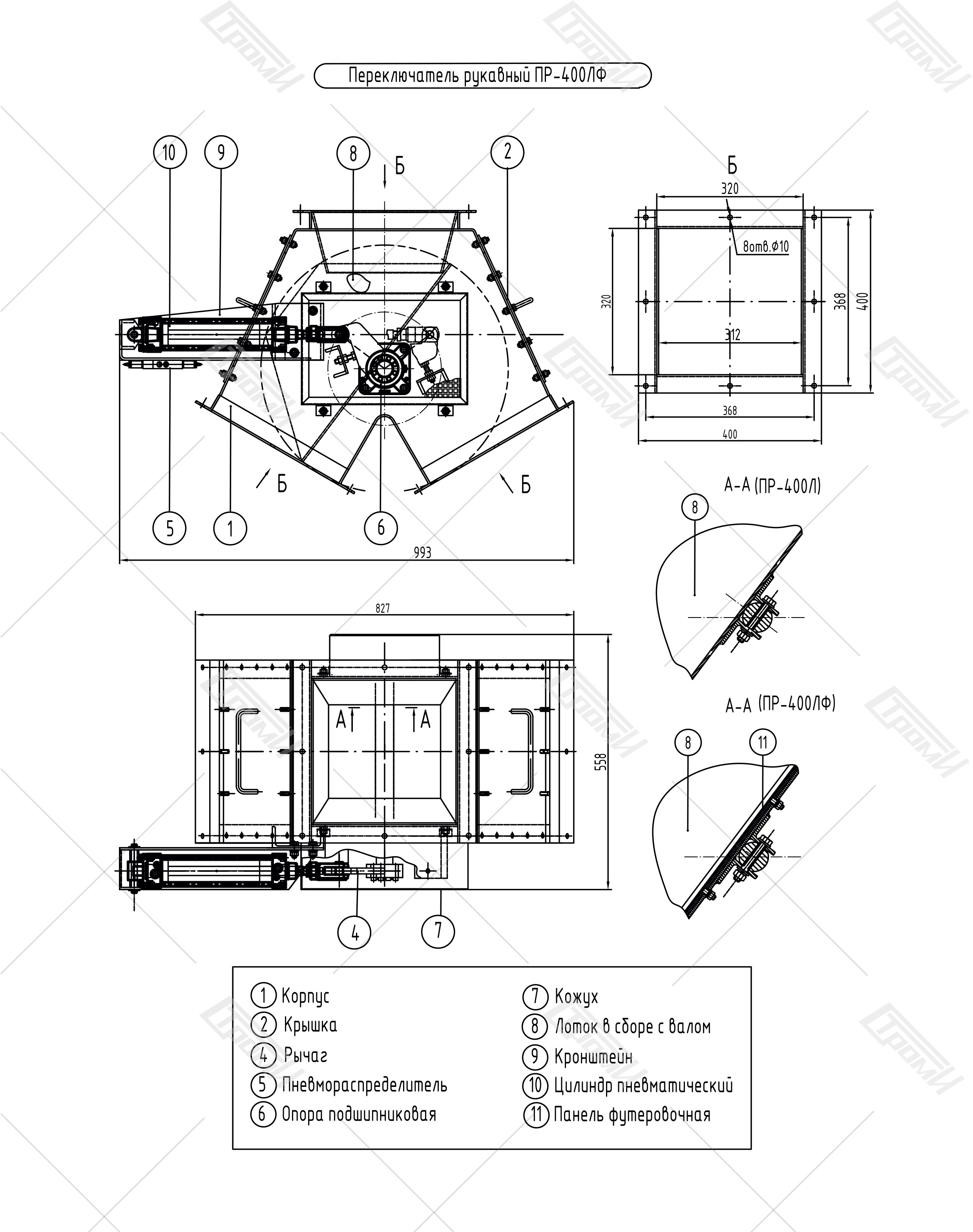

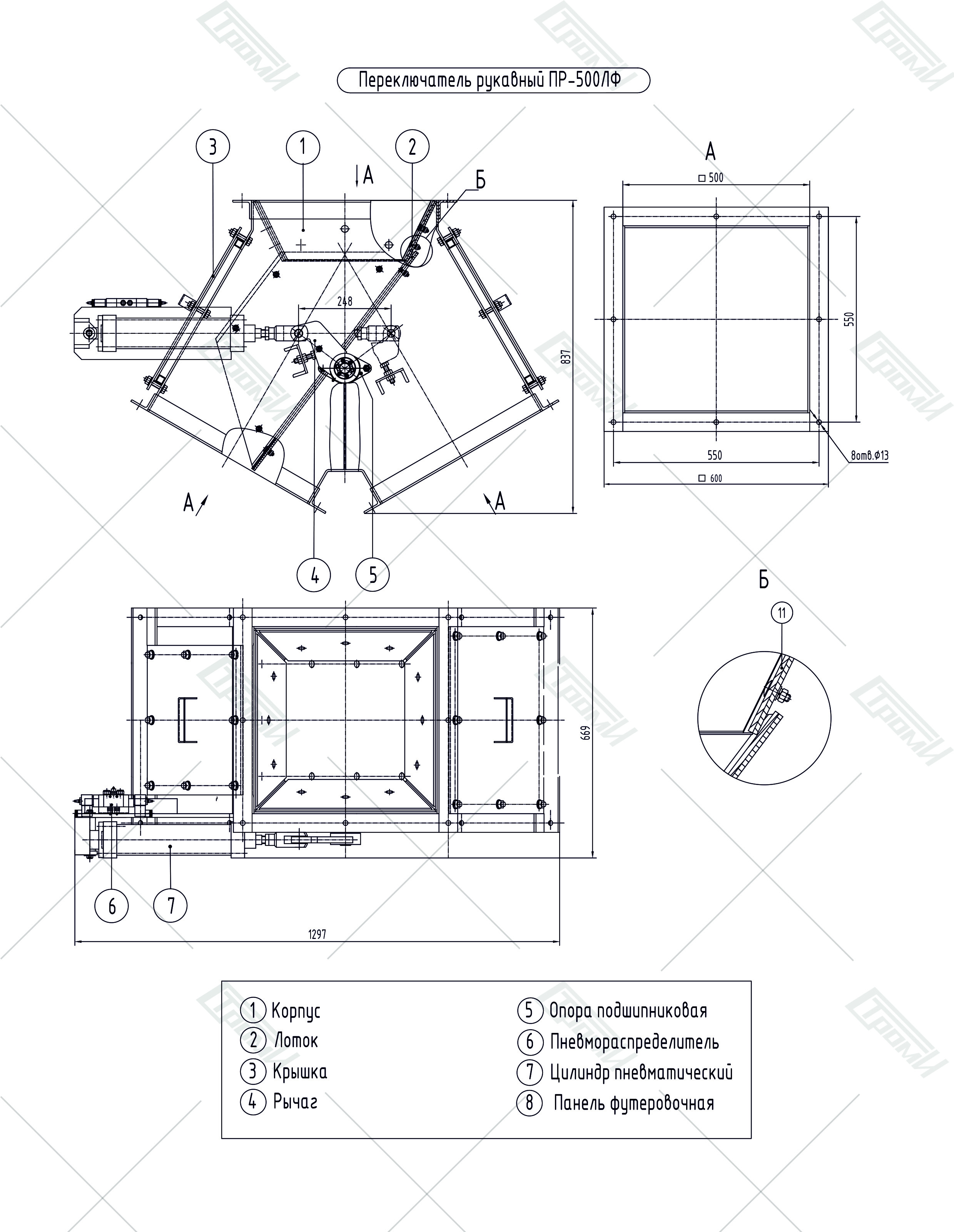

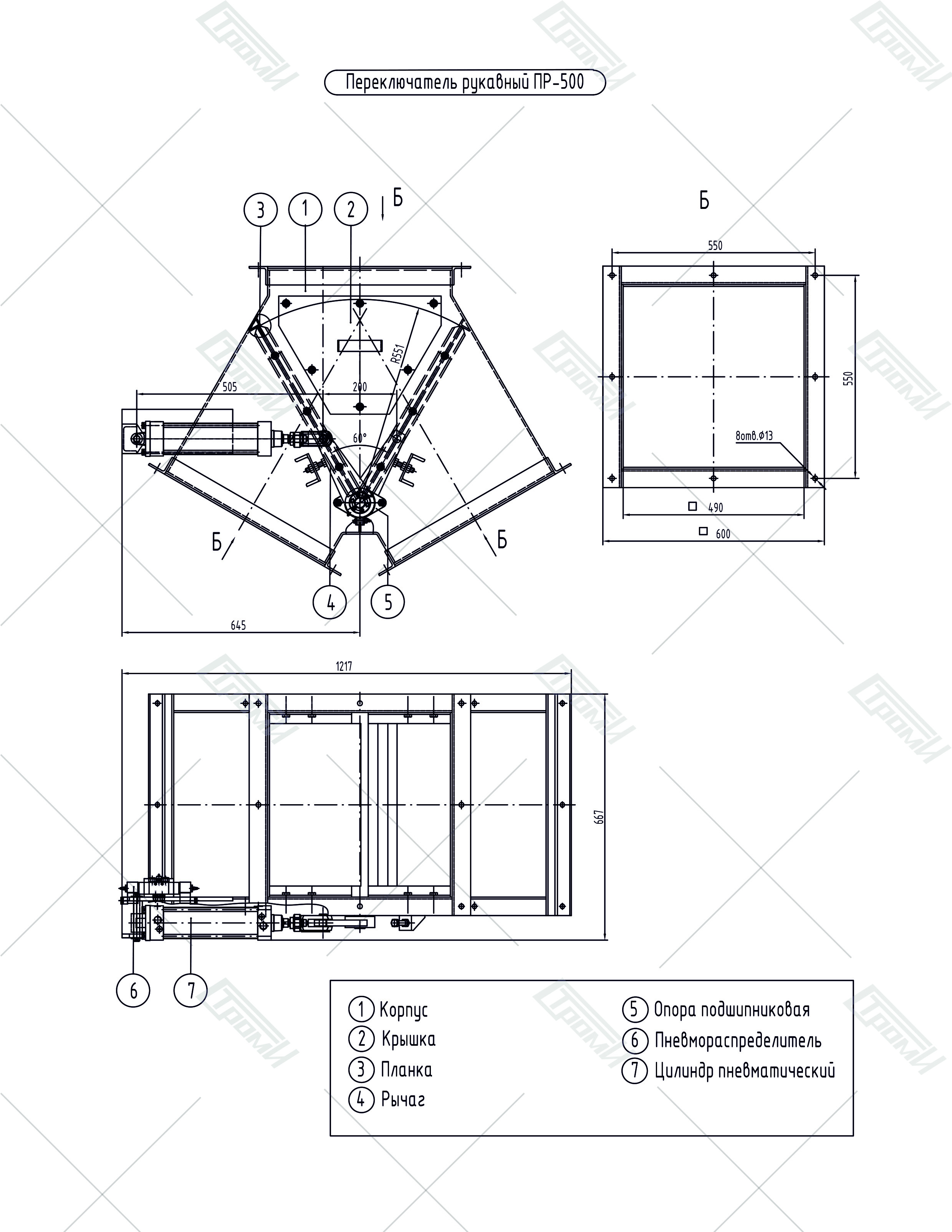

SPÉCIFICATIONS
