Vannes à guillotine
USAGE
La vanne à guillotine est destinée à fermer et à ouvrir les orifices de sortie des trémies ou à réduire partiellement la section de sortie, ainsi qu'à être installée sur des équipements de transport et de technologie. Les vannes sont produites avec une commande manuelle ou à partir d'un système de commande automatique, d'un bloc de commande de doseur. Les conditions de fonctionnement sont de 5° à 40°C, une humidité relative de l'air de 90% et une pression atmosphérique de 84 à 106,7 kPa.
SPÉCIFICATIONS TECHNIQUES
| Nom des caractéristiques | Vanne à guillotine manuelle | Vanne à guillotine pneumatique |
|---|---|---|
| Diamètre nominal, mm | 300х300 / 400х400 / 500х500 / 600х600 / 700х700 | 400х400 / 300х300 |
| Commande | manuelle | manuelle pneumatique / automatique électropneumatique |
| Surveillance de la position de la lame de la vanne | visuelle | «fermé» / «fermé-ouvert» |
| Poids, kg, pas plus | 68 / 87 / 100 / 125 / 159 | 70 / 55 |
| L'alimentation pneumatique doit être effectuée à partir du réseau sous pression, MPa | 0,5 ± 0,1 | |
| Débit d'air, ramené à une pression normale avec prise en compte du coefficient de perte de chaleur de 1,4, en m3/min | 1,050 / 0,898 | |
| Volume d'air consommé par cycle de fonctionnement du cylindre (0,1s), m3 | 0,0665 / 0,0214 | |
| Exigences en matière de nettoyage et de séchage de l'air comprimé conformément à la norme GOST 17433-80, classe | 7 | |
| Diamètre du vérin pneumatique, mm | 125 / 80 | |
| Course de la tige de vérin pneumatique, mm | 400 / 320 | |
| Alimentation électrique doit être fournie à partir d'un réseau alternatif de tension, V | 220 ± 22 | |
| Indice de protection des enveloppes d'équipements électriques | IP54 | |
| Puissance consommée, W | 7,5 |

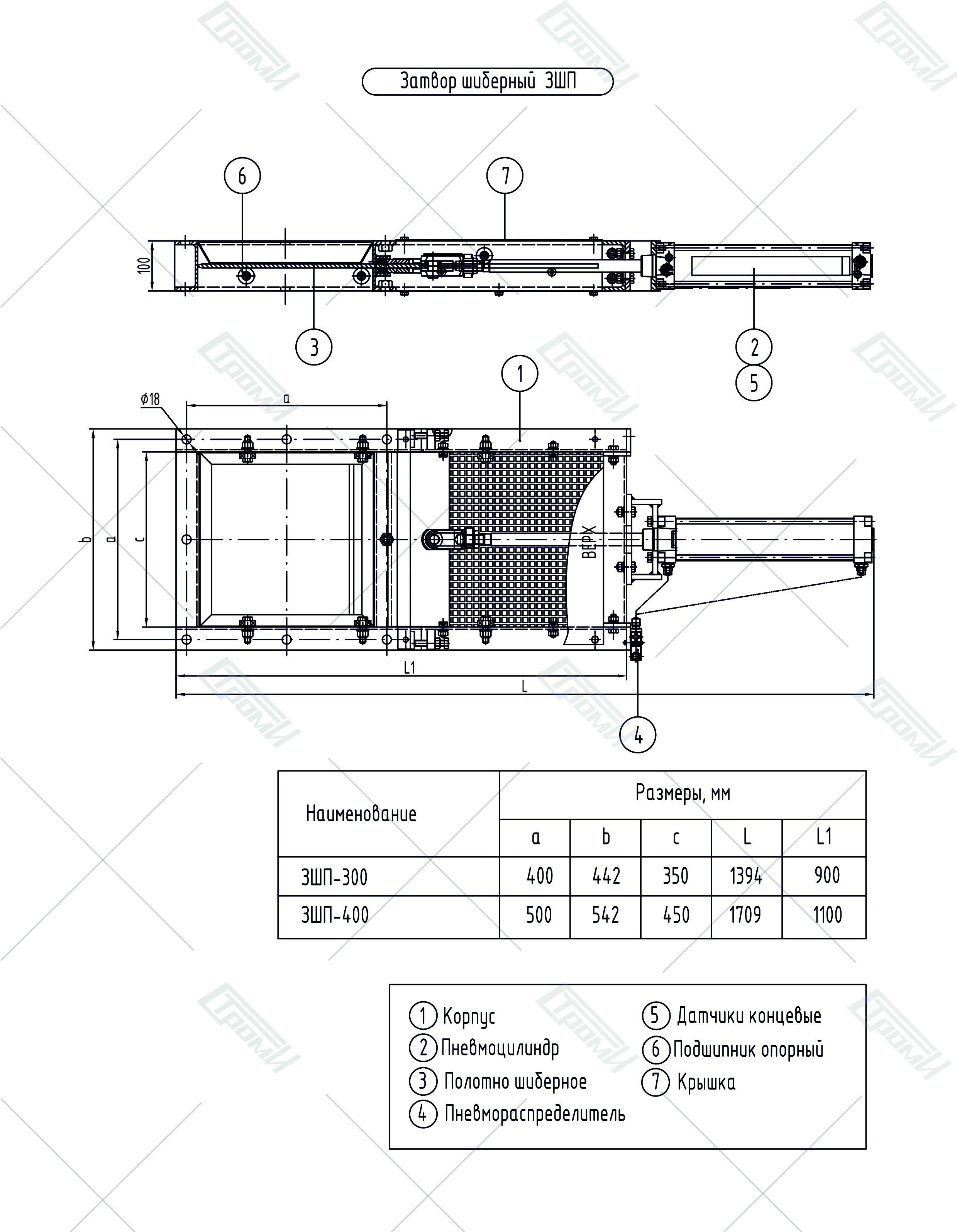

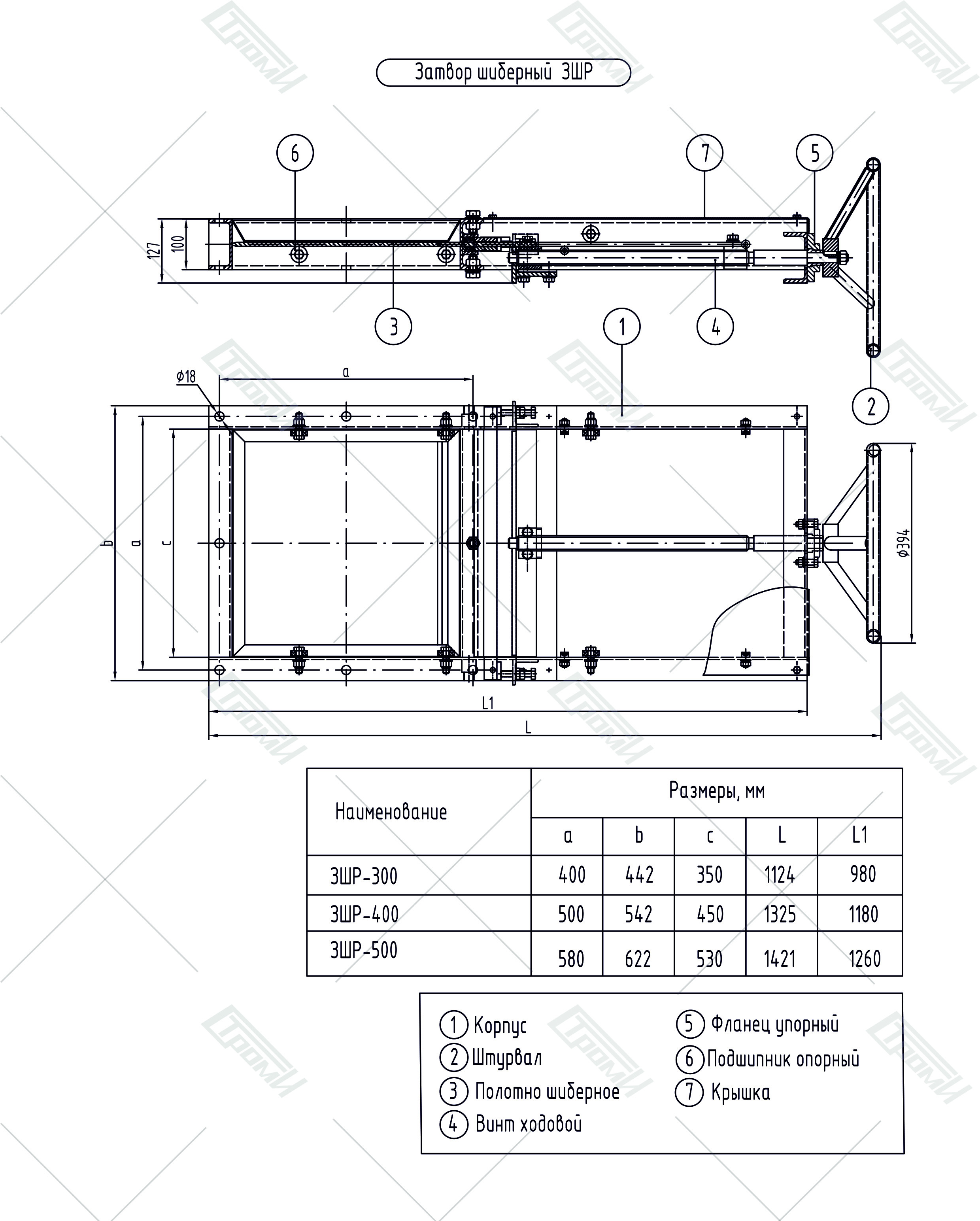

SPÉCIFICATIONS
