COMPLEXES DE DOSAGE COMPACTES
USAGE
Les complexes de dosage à petit encombrement KDM sont destinés au dosage de matières premières dans la plage jusqu'à 6 kg. La construction de KDM est optimisée pour l'utilisation de matériaux ayant des propriétés "problématiques" : hygroscopicité, tendance à la dépendance, à l'adhérence et à la formation de croûte.
SPÉCIFICATIONS TECHNIQUES
| Nom des caractéristiques | Valeur |
|---|---|
| Limite inférieure de dosage (NmPD), kg | 4 |
| Limite supérieure de dosage (NPD), kg | 6 |
| La plage de tolérance des valeurs moyennes de masse de dose, % | ±0,1 |
| Volume de la trémie, en litres | 6,3 |
| Contrôle du complexe | électropneumatique |
| Exigences en matière de nettoyage et de séchage de l'air comprimé selon la norme GOST17433-80, classe | 7 |
| Classe de protection des enveloppes d'équipement électrique | IР54 |
| Type de capteur de mesure de la force | résistances de tension R = 20 kg |
| Air comprimé consommé, ramené aux conditions normales (t=20°C, p=0,1 MPa), m3/min, maximum | 0,06 |
| Diamètre du vérin pneumatique de l'appareil de dosage, mm | 32 |
| Course du piston du vérin pneumatique, mm | 80 |
La programmation
| Complexe KDM | Durée du cycle de dosage, s, maximum | Nombre de dispositifs d'alimentation dans le complexe, n | Dimensions du complexe, mm, maximum | Masse du complexe (avec 1 alimentateur), kg, maximum | Puissance absorbée (1 alimentateur), kW | Type d'alimentateur |
|---|---|---|---|---|---|---|

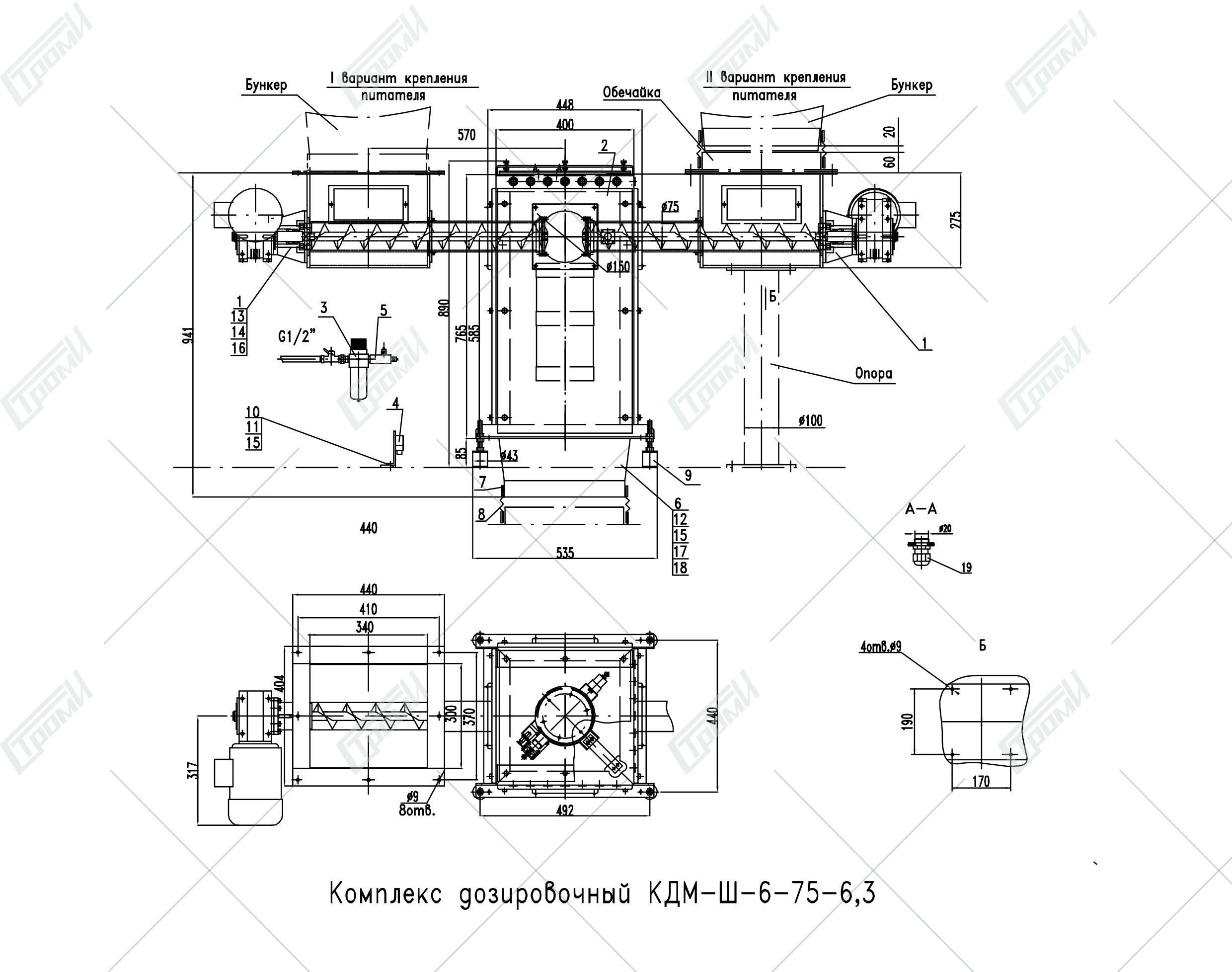

| SH-6-75-6,3 | 60 | 1…4 | 1270x550x850 | 50 | 0,75 | vis d'alimentation |
| SH-6-75z-6,3 | 60 | 1 (2) | 1270x550x850 | 50 | 0,75 | vis d'alimentation |
| SH-6-2х75-6,3 | 120 | 2 | 2080х725х940 | 96 | 0,75 / 2,2 | vis d'alimentation / vis d'alimentation avec ripper |
| SHR-6-75z-6,3 | 90 | 1…4 | 1270x550x850 | 80 | 2,2 | vis d'alimentation avec ripper |
| SHR-6-75H-6,3 | 90 | 1 | 2100х640х1300 | 80 | 2,2 (3) | vis d'alimentation avec ripper |

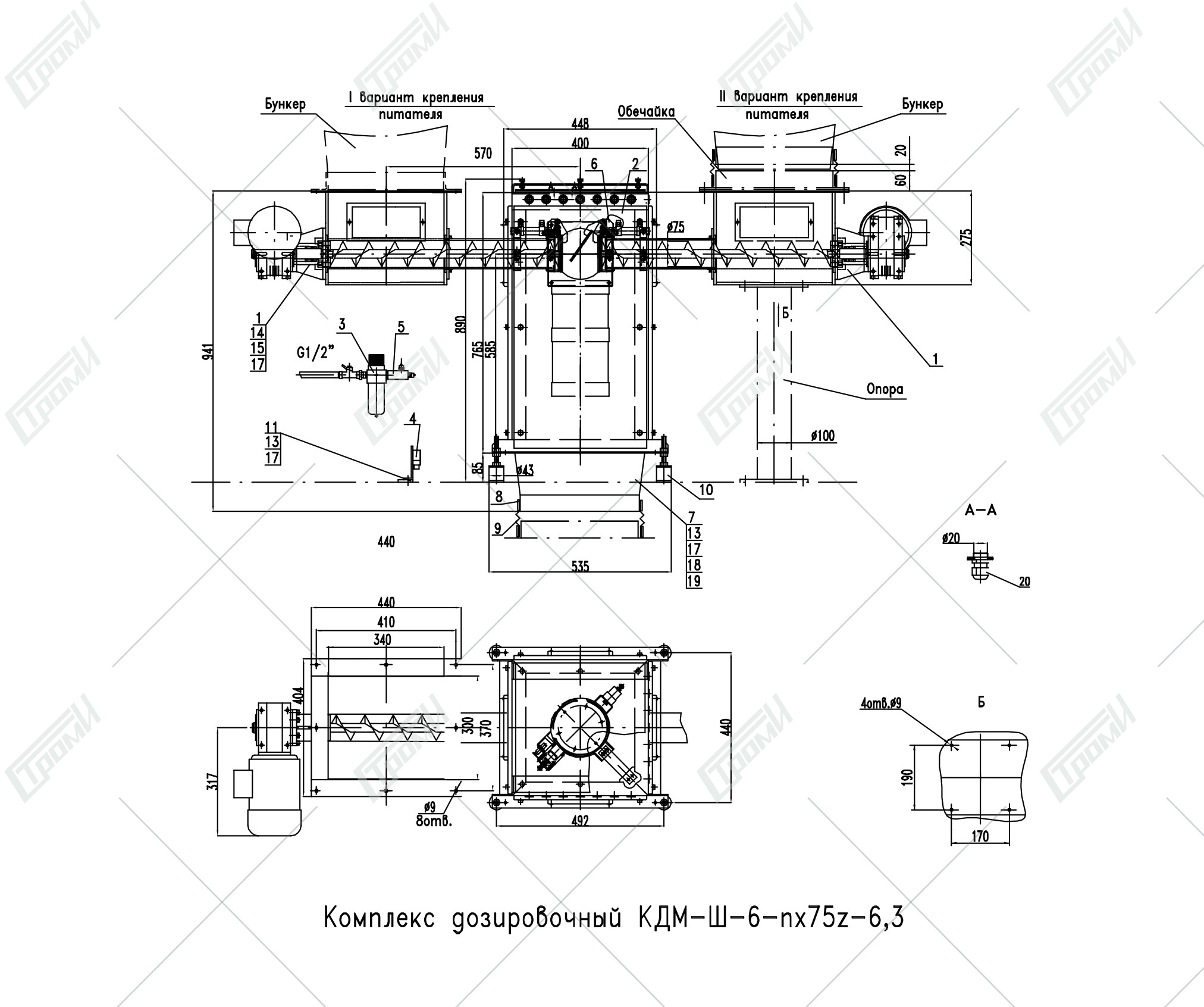

| SHR-6-nx47-6,3 | 90 | 1…4 | 1270х550х850 | 52 | 0,75 | vis d'alimentation avec ripper |
| SHR-6-nx75-6,3 | 90 | 1…4 | 1270х550х850 | 80 | 2,2 | vis d'alimentation avec ripper |

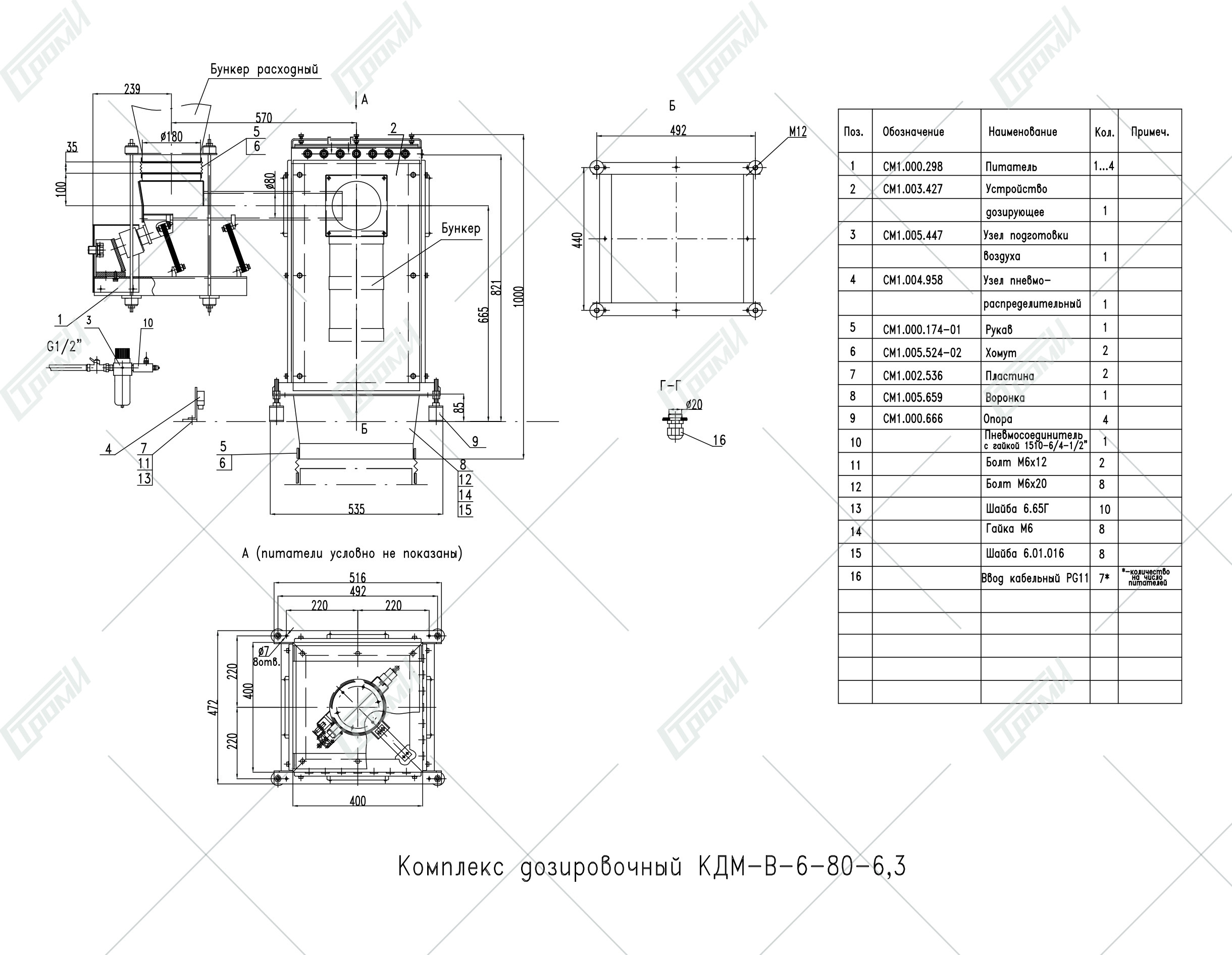

| V-6-80-6,3 | 60 | 1…4 | 1075х550х850 | 50 | 0,4 | vibratoires |
