Le concasseur à rotor est conçu pour broyer divers matériaux en morceaux et peut être utilisé dans l'industrie minière et métallurgique, ainsi que dans la production de matériaux de construction avant d'être alimenté dans des équipements de transport dans des locaux industriels à une température ambiante de -5° à 40°.

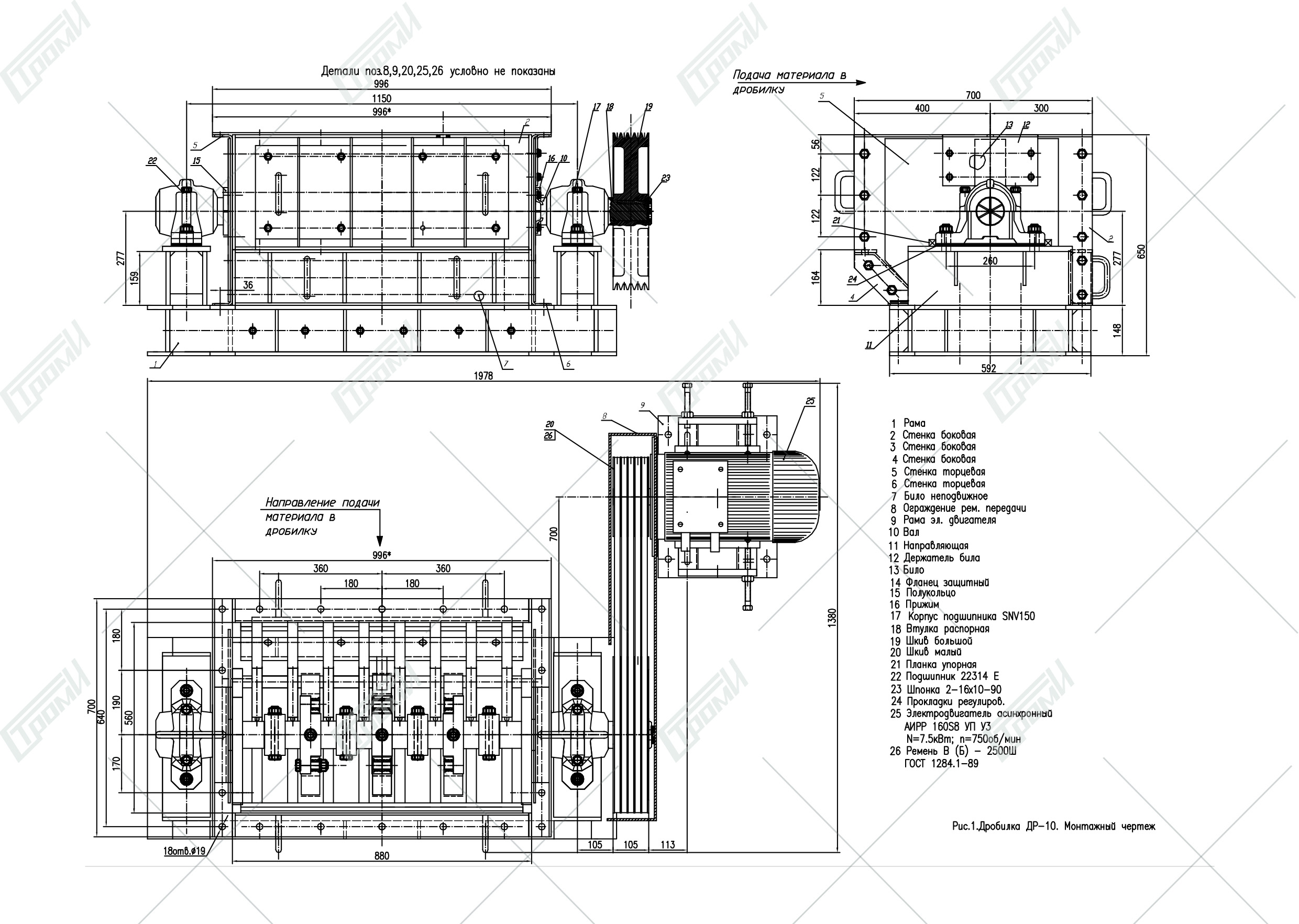

Le concasseur DR-10 se compose des éléments suivants:
– châssis sur lequel est monté le boîtier du concasseur avec un arbre d'entraînement, monté sur des paliers à roulements, dont la rotation est transmise par une transmission par courroie trapézoïdale du petit poulie sur l'arbre du moteur électrique. Des supports avec des marteaux sont installés sur l'arbre d'entraînement et fixés à l'aide de connexions boulonnées
– moteur électrique monté sur un châssis séparé
Le boîtier du concasseur est composé de parois latérales et de parois d'extrémité reliées par des connexions boulonnées. À l'intérieur du boîtier, un marteau est fixé aux parois à l'aide de boulons.
Le matériau à broyer est introduit dans le boîtier du concasseur par l'ouverture d'entrée, entre les marteaux mobiles et le marteau fixe. Lorsque l'arbre d'entraînement tourne, les marteaux mobiles frappent le matériau, provoquant un broyage intensif. Ensuite, le matériau broyé est évacué par l'ouverture de sortie du concasseur. Le fonctionnement du concasseur est réglé à l'aide d'un bloc de contrôle.
Nom des caractéristiques | Valeur |
---|---|
Débit, t/h | 6…10* |
Résistance à la compression du matériau d'origine, pas moins de MPa | 320 |
Taille des morceaux de matériau traité, pas plus de mm | 250 |
Taille des particules après broyage, mm | 20...30 |
Nombre de billes mobiles et pas, pcs/mm | 7/105 |
Nombre de billes immobiles et pas, pcs/mm | 16/75 |
Vitesse de rotation de l'arbre d'entraînement, tr/min | 375 |
Rapport de transmission de la transmission par courroie trapézoïdale | 2 |
Type de moteur | AIRR 160S8 UP U3 |
Tension d'alimentation électrique, V | 380 |
Puissance consommée, kW | 7,5 |
Dimensions (L x P x H), mm | 1380 х 700 х 630 |
Masse du produit, kg, pas plus | 800 |
