Broyeurs pour matériaux en morceaux non abrasifs

USAGE

Le concasseur est conçu pour broyer des matériaux peu abrasifs ayant tendance à coller ensemble, tels que la soude calcinée, avec une humidité ne dépassant pas 3%, avant d'être alimentée dans l'équipement de transport dans les locaux de production à une température ambiante de -10° à 50°. Le débit réel dépend des propriétés des matériaux traités, des conditions de broyage et est précisé lors de la conception.

Dispositif et principe de fonctionnement

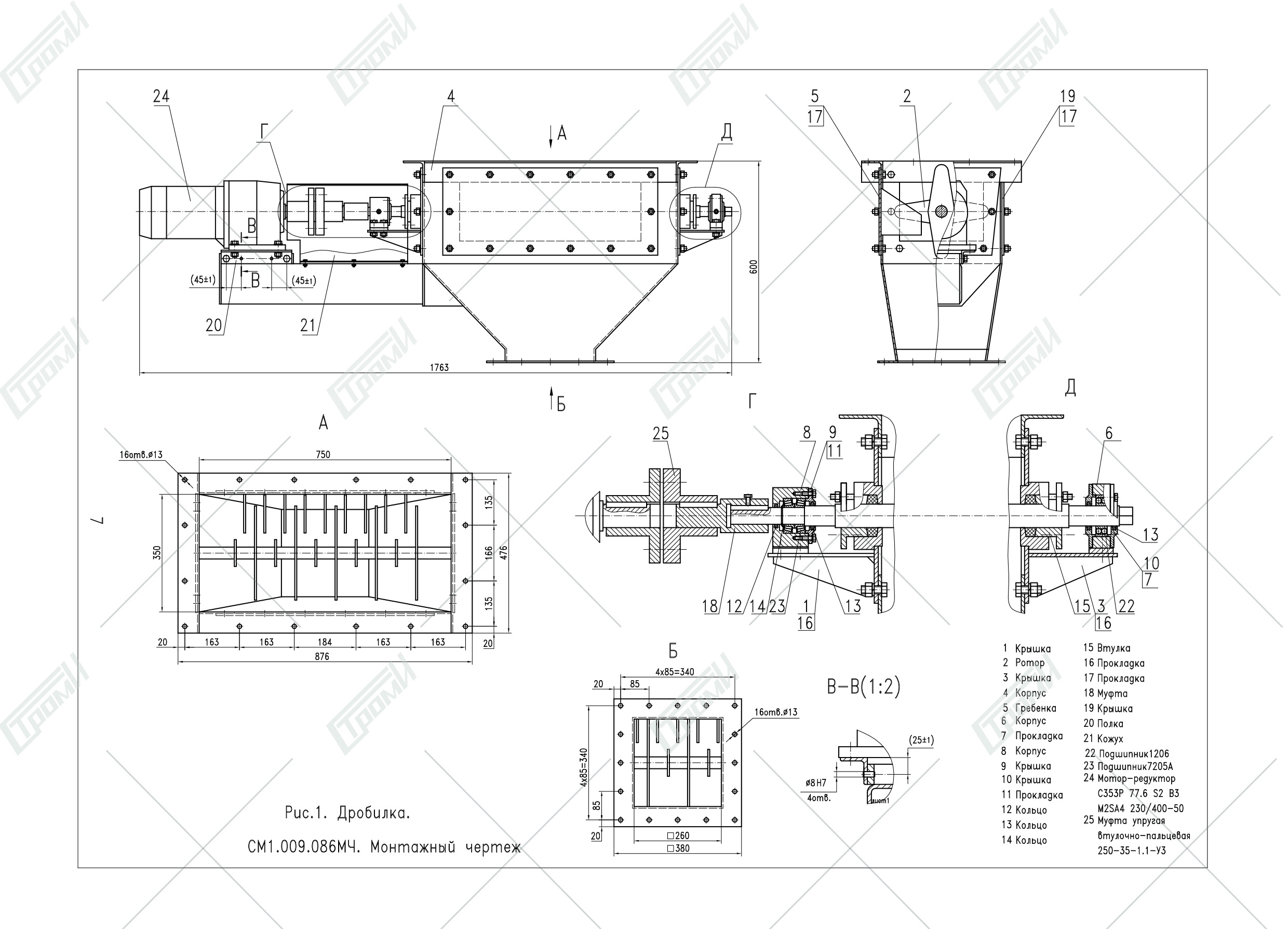

Le concasseur se compose des éléments suivants:

– boîtier fabriqué en matériau en feuille, à l'intérieur duquel est monté un rotor fixé dans des paliers

– grille, fixée sur la paroi du boîtier à l'aide de boulons

– moteur-réducteur relié au rotor par un accouplement à manchon

L'arbre de sortie et l'accouplement avec l'arbre du rotor sont protégés par un capot. Une trappe amovible est installée sur la paroi opposée à la grille.

Le matériau à broyer est introduit par l'ouverture d'alimentation dans le boîtier du concasseur entre la grille et les ailettes du rotor. Lorsque le rotor tourne, le matériau est broyé entre les ailettes de la grille et du rotor, puis il est évacué par le goulot d'évacuation.
