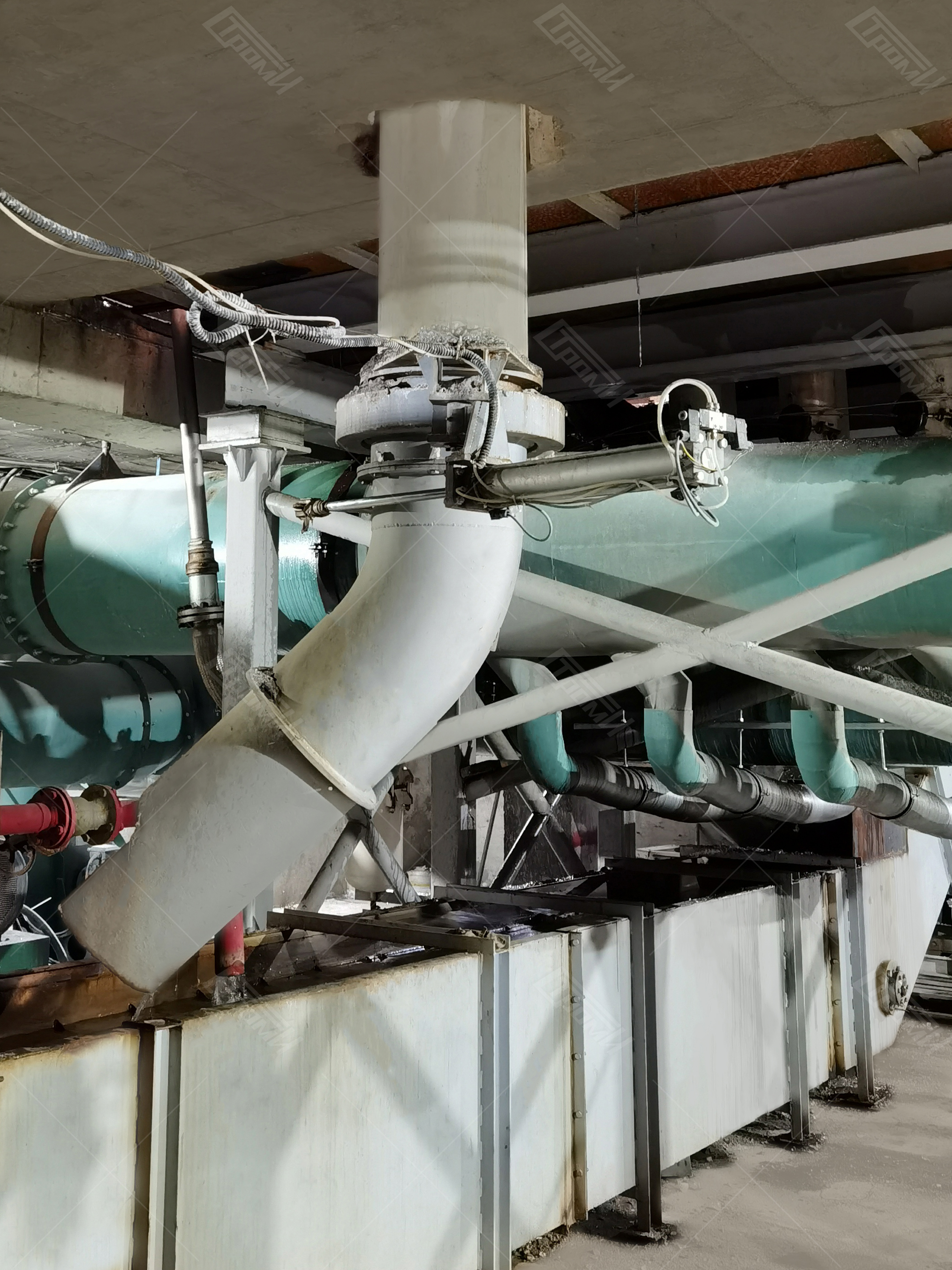

Le mécanisme de rotation du canal de chute des gouttes est conçu pour faire tomber la masse de verre en fusion sous forme de gouttes dans une installation de granulation du verre ou dans un conteneur mobile. Le mécanisme est automatique.

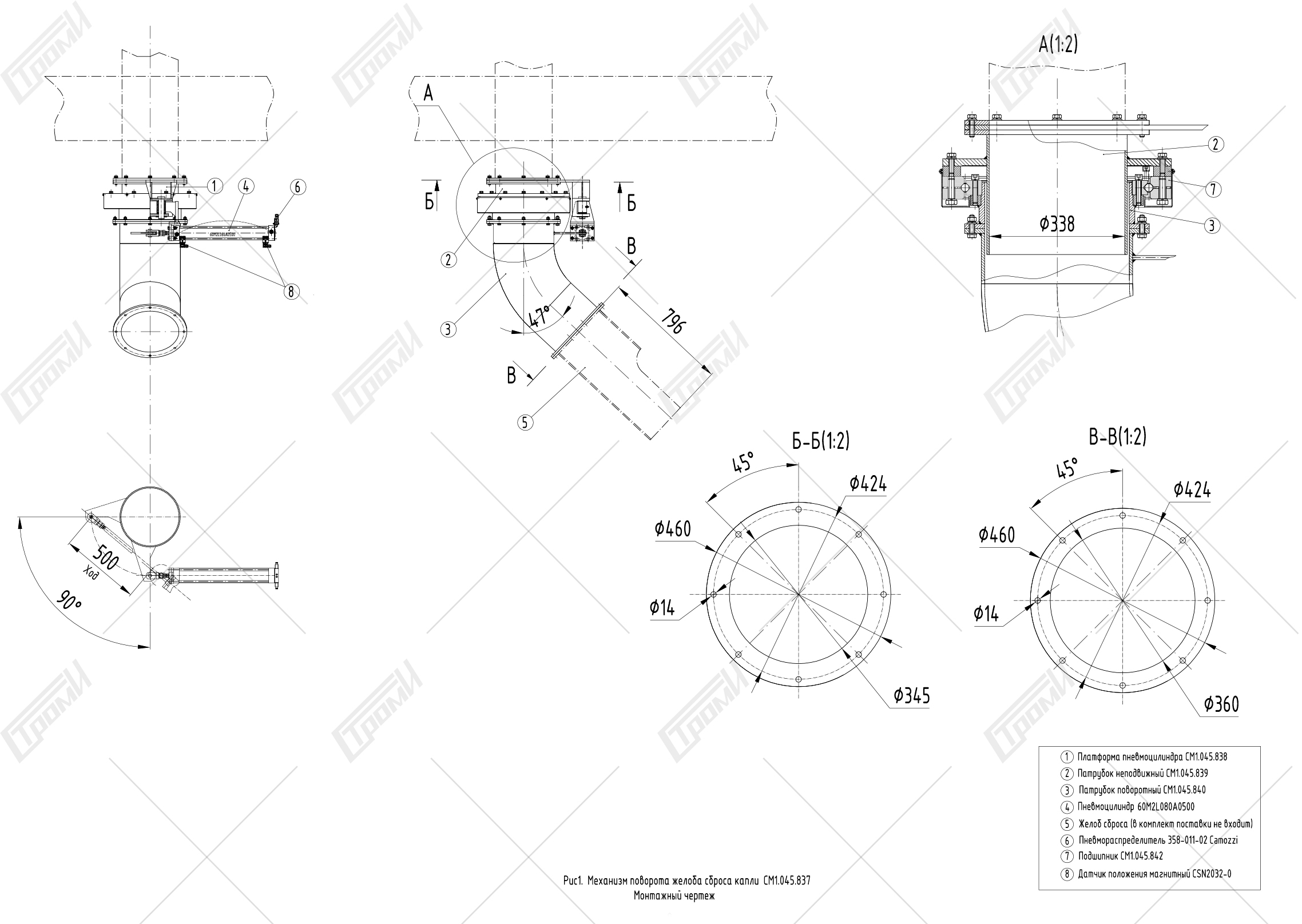

Le mécanisme de rotation est composé des principales parties suivantes : une plateforme de vérin pneumatique, une tubulure fixe, une tubulure rotative tournant autour de la tubulure fixe à 90 degrés grâce à un palier. Le vérin pneumatique est fixé à la plateforme par un support pivotant. La tige du vérin pneumatique est reliée à la tubulure rotative. Une goulotte de déversement de la masse de verre est fixée à la tubulure rotative par une connexion à bride (non incluse dans le kit). Des capteurs magnétiques de position de la tige sont installés sur le vérin pneumatique, contrôlant les positions extrêmes de la tubulure.

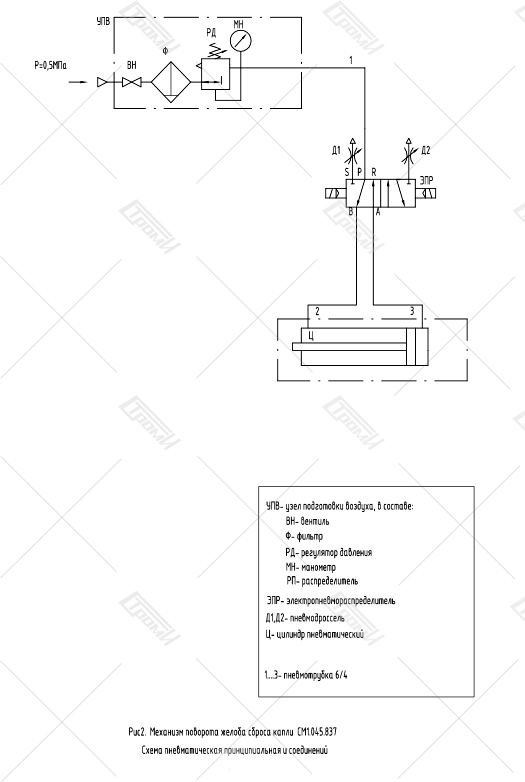

L'équipement pneumatique comprend un dispositif de préparation de l'air, un distributeur pneumatique, des raccords, des tuyaux pneumatiques.
Lorsqu'un signal électrique est envoyé à la bobine du distributeur pneumatique, l'air est acheminé vers la chambre correspondante du vérin pneumatique, provoquant le déplacement de la tige du vérin pneumatique d'une position extrême à l'autre et la rotation du mécanisme à la position requise - pour déverser le verre dans le conteneur ou dans le granulateur.
Nom des caractéristiques | Valeur |
---|---|
Diamètre nominal, mm | 340 |
Angle de rotation° | 90 |
Gestion | électropneumatique |
L'alimentation pneumatique doit être effectuée à partir du réseau sous pression, MPa | 0,5 ± 0,1 |
Débit d'air par cycle (course double), ramené à une pression normale, l | 25 |
Débit d'air, m³/min | 0,3 |
Exigences de nettoyage et de séchage de l'air comprimé selon la norme GOST 17433-80, classe | 7 |
Diamètre du vérin pneumatique, mm | 80 |
Course de la tige de vérin pneumatique, mm | 500 |
Alimentation électrique doit être fournie à partir d'un réseau alternatif de tension, V | 220 ± 22 |
Fréquence du courant, Hz | 50 ± 1 |
Indice de protection des enveloppes de l'équipement électrique | IP54 |
Puissance absorbée, kW | 6,5 |
Poids maximal, kg | 200 |
Température ambiante, °C | 5...40 |
