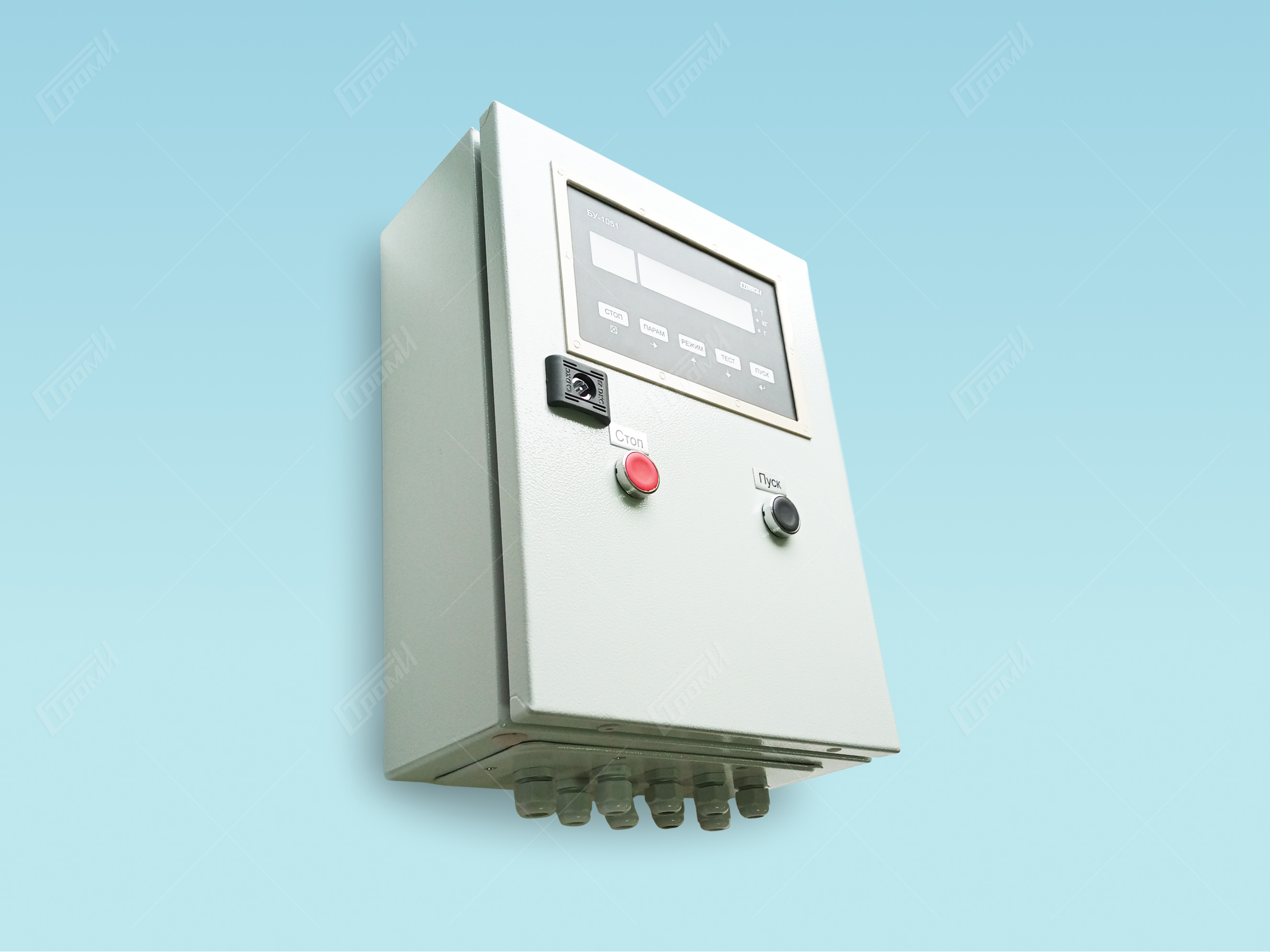

Bloc de commande BU – 1051
USAGE
Le bloc de commande BU-1051 est conçu pour être utilisé comme transducteur de mesure pour les débitmètres et pour le contrôle des doseurs à action continue. La principale zone d'application du bloc est la conversion secondaire.
SPÉCIFICATIONS TECHNIQUES
| Nom des caractéristiques | Valeur |
|---|---|
| Nombre d'entrées différentielles pour les capteurs connectés | 4 |
| Schéma de connexion des capteurs à jauge de contrainte | à 6 ou 4 fils |
| Tension d'alimentation des capteurs, V | 5 |
| Erreur de conversion de signal en code | 0,05% |
| Plage principale des coefficients de transmission de travail des jauges de contrainte connectées, mV/V | 0,9 – 3,6 |
| Sorties analogiques / Plage normalisée, – / mA | 1/4 – 20 |
| Sorties discrètes / Tension d'alimentation des sorties / Courant maximal, – / V / mA | 2 thyristors, 6 transistors /~220, =24/1000,50 |
| Entrées discrètes / Tension d'alimentation des entrées, – / В | 8/24 |
| Interface / Protocole | RS – 485, RS422 isolé / Modbus |
| Alimentation, V/A | ~220 / 0,06 |
| Dimensions, mm | 300 х 400 х 150 |
