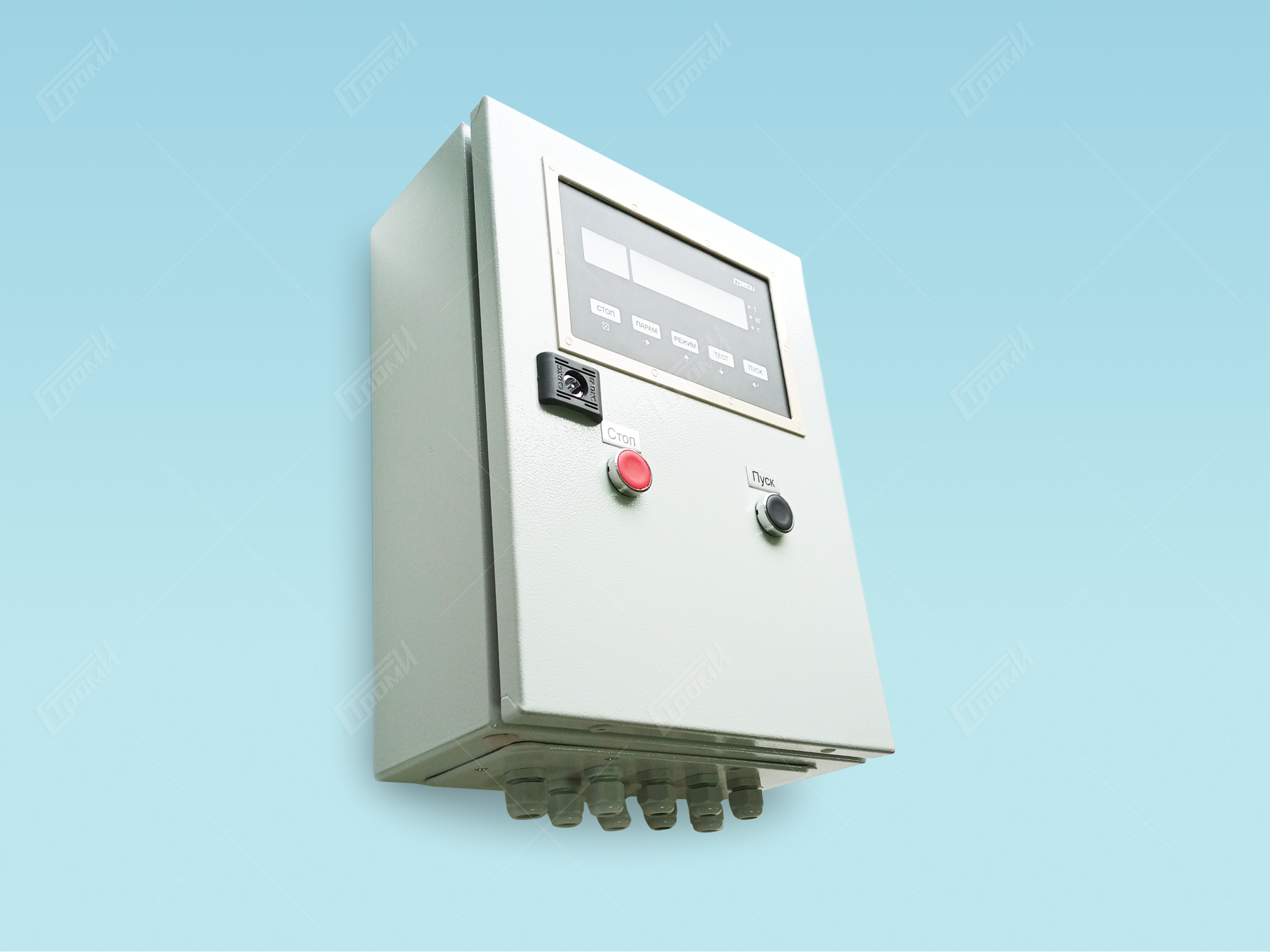

Le bloc de commande BU-1053 est conçu pour être utilisé comme transducteur de mesure pour le contrôle des doseurs différentiels à action continue. Un doseur différentiel est une trémie équipée de capteurs de jauge de contrainte pour la mesure continue du poids et d'un doseur à débit réglable qui décharge le matériau de la trémie, ainsi qu'un capteur discret qui signale le chargement du matériau dans la trémie. Lorsqu'il n'y a pas de chargement de matériau dans la trémie, le bloc maintient le débit souhaité et, lors du chargement du matériau, maintient un signal de commande constant sur le doseur.
Nom des caractéristiques | Valeur |
---|---|
Nombre d'entrées différentielles pour les capteurs connectés | 4 |
Schéma de connexion des capteurs à jauge de contrainte | à 6 ou 4 fils |
Tension d'alimentation des capteurs, V | 5 |
Erreur de conversion de signal en code | 0,05% |
Plage principale des coefficients de transmission de travail des jauges de contrainte connectées, mV/V | 0,9 – 3,6 |
Sorties analogiques / Plage normalisée, – / mA | 2/4 – 20 |
Sorties discrètes / Tension d'alimentation des sorties / Courant maximal, – / V / mA | 3 thyristors, 5 transistors /~220, =24/1000,50 |
Entrées discrètes / Tension d'alimentation des entrées, – / V | 8/24 |
Interface / Protocole | RS – 485, RS422 isolé / Modbus |
Alimentation, V/A | ~220 / 0,06 |
Dimensions, mm | 300х400х150 |
