Le triage est destiné à séparer les matériaux fins et moyennement abrasifs en vrac ayant une masse en vrac allant jusqu'à 2000 kg/m3 en classes de taille sur des tamis de taille correspondante. Les séries S-1-1000 séparent le matériau en deux classes de taille, les séries S-2-1000 en trois classes de taille et diffèrent par le nombre de surfaces de tamisage. Le rendement réel dépend des caractéristiques du matériau d'entrée, de la taille des mailles des surfaces de tamisage et doit être précisé lors de la commande de l'équipement. Les dimensions des mailles des surfaces de tamisage doivent être précisées lors de la commande de l'équipement, les champs sont remplis lors de l'envoi de l'équipement.

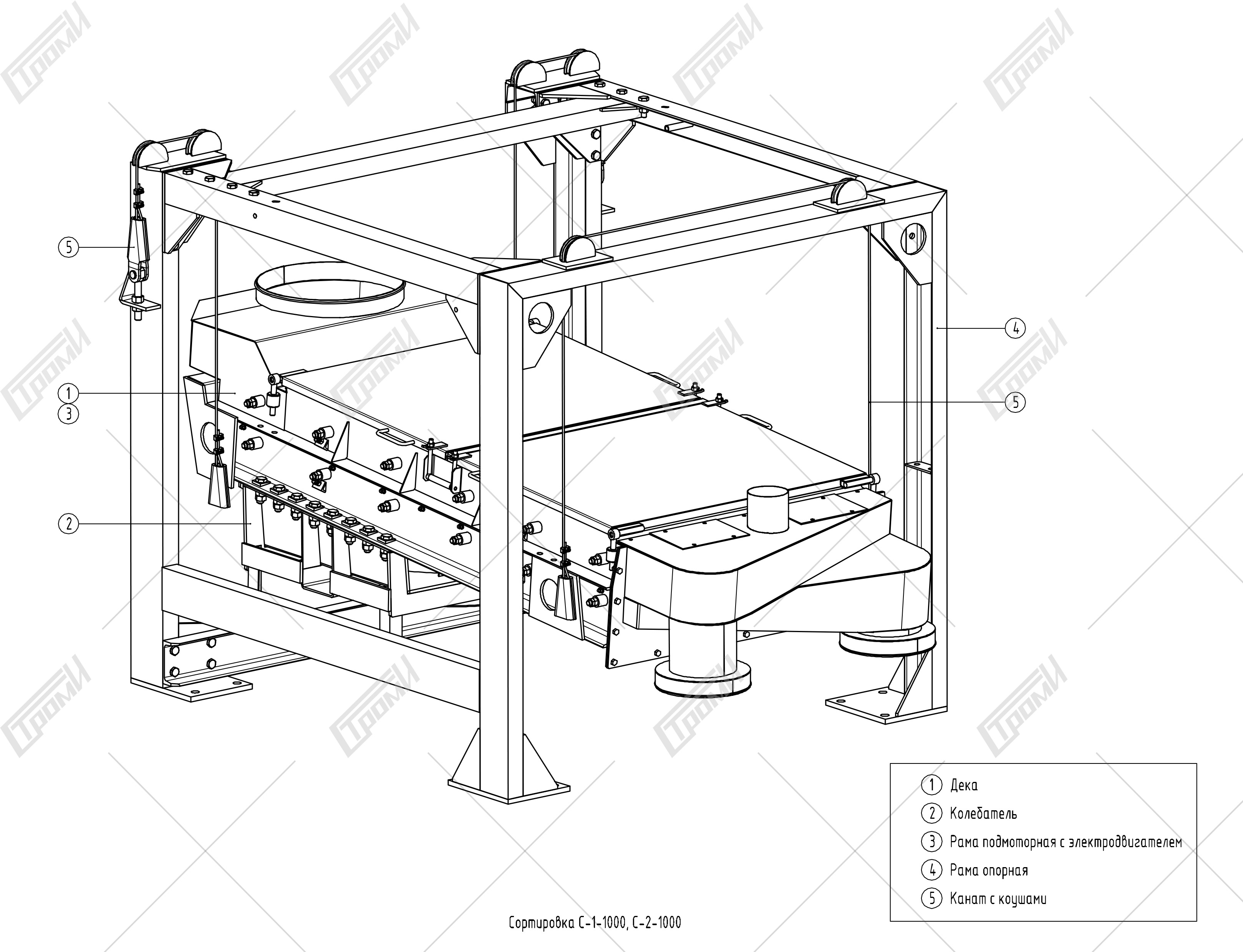

Le crible C-1000 se compose des éléments suivants:
– châssis avec un ou deux niveaux de cribles
– dispositif de vibration
– cadre du moteur avec le moteur électrique, monté sur le châssis
– cadre de support
– câbles avec les manilles pour suspendre la partie oscillante du crible
Les classificateurs sont des dispositifs de type oscillant avec une trajectoire circulaire. Grâce à l'angle d'inclinaison de la surface du crible par rapport à l'horizontale, le matériau tamisé se déplace le long d'une trajectoire en spirale, assurant une classification intensive du matériau. Les particules grosses restent sur le tamis et sont évacuées par les conduits de décharge du produit sur-grille, tandis que les particules fines sont tamisées à travers les mailles du tamis et sont évacuées par les conduits de décharge du produit sous-grille.
Les grilles du tamis sont tendues dans une direction perpendiculaire au mouvement du matériau tamisé à l'aide de tendeurs à vis.
Un déséquilibre, entraîné en rotation par un moteur électrique asynchrone via une transmission par courroie trapézoïdale, est utilisé comme excitateur de vibration. L'alimentation en matériau initial vers le classificateur et l'évacuation des fractions séparées, ainsi que l'aspiration de l'espace intérieur du classificateur, sont effectuées à l'aide de tuyaux industriels (tuyaux ondulés) et de colliers.
Nom des caractéristiques | Triage С-1-1000 | Triage С-2-1000 | Triage С-2000 |
---|---|---|---|
Capacité, t/h, pas plus | 25 | 25 | 90 |
Taille de la cellule du tamis, mm | dépend de la spécification | dépend de la spécification | dépend de la spécification |
Nombre de niveaux de tamis | 1 | 2 | 2 |
Surface de tamisage du premier niveau, m², pas plus | 1,6 | 1,6 | 7,8 |
Surface de tamisage du deuxième niveau, m², pas plus | — | 1,6 | 5,8 |
Angle d'inclinaison du plateau° | 5 ± 30 | 5 ± 30 | 7 ± 30 |
Amplitude de vibration, mm | 30 ± 2 | 30 ± 2 | 30 ± 3 |
Puissance installée, kW | 1,5 | 1,5 | 4 |
Fréquence de vibration, tr/min | 240 | 240 | 240 ± 10 |
Type de climat selon la norme GOST 15150 (avec placement sous un auvent à une température de -45° à 40°) | Y2 | Y2 | Y2 |
Dimensions (L x L x H), mm | 2740х1900х1781 | 2740х1900х1781 | 4400х2900х2500 |
Masse des parties oscillantes, kg | 1020 | 1080 | 2500 |
Masse totale, kg | 1367 | 1427 | 3420 |
