Les tamis vibrants sont conçus pour séparer en 2 ou 3 classes les matériaux en vrac fins et moyennement abrasifs ayant une masse en vrac allant jusqu'à 2000 kg/m3. Le rendement réel dépend des caractéristiques du matériau d'entrée, de la taille des mailles des surfaces de tamisage, du réglage de la position des déséquilibres des vibreurs, des conditions d'utilisation et doit être précisé lors de la commande de l'équipement. Les dimensions des mailles des surfaces de tamisage doivent être précisées lors de la commande de l'équipement, les champs sont remplis lors de l'envoi de l'équipement.

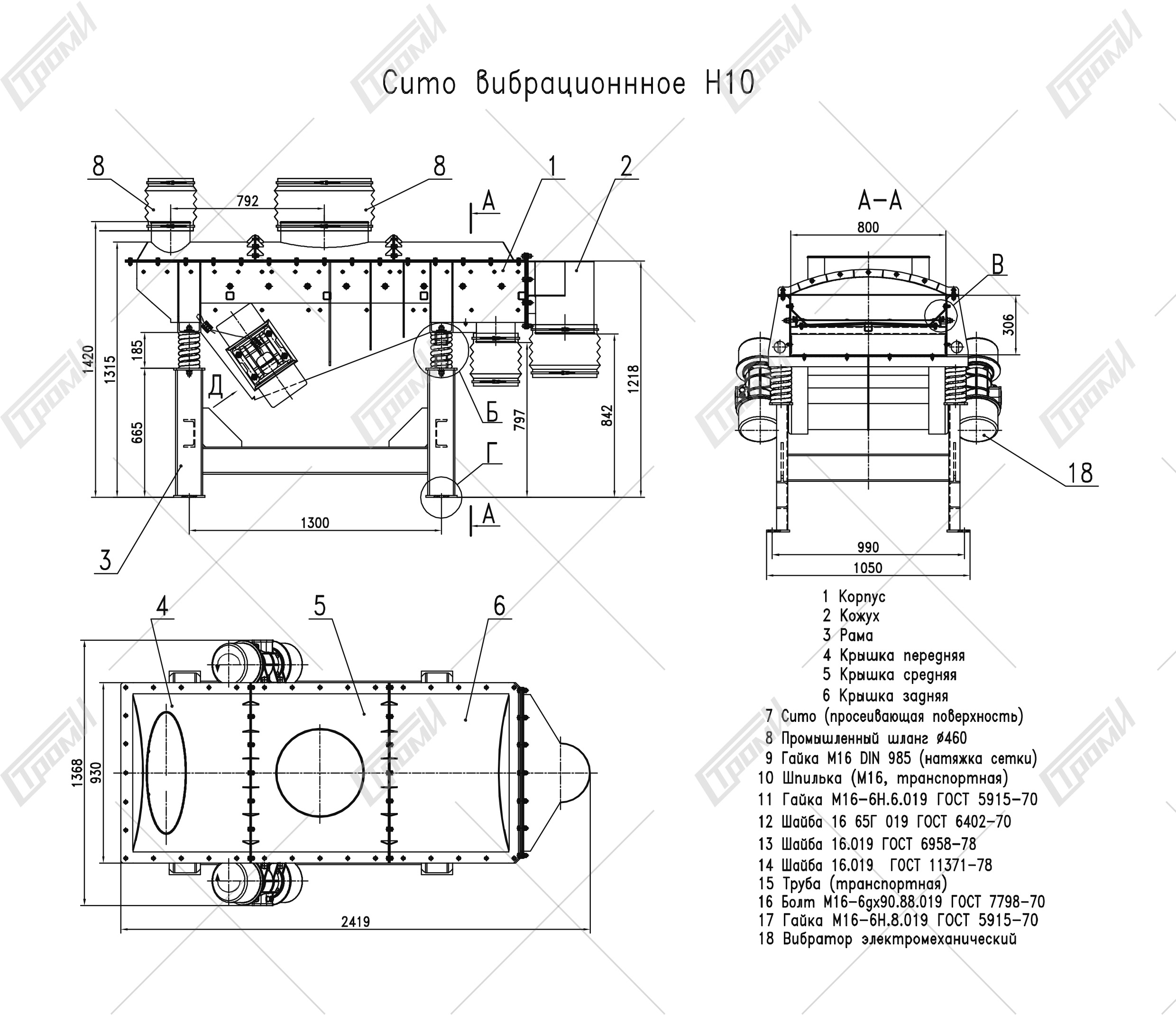

«Stromizmeritel» fabrique les modèles de tamis N10 et N20. Les tamis permettent de séparer le matériau en deux ou trois classes de granulométrie et se distinguent par le nombre de surfaces de tamisage.

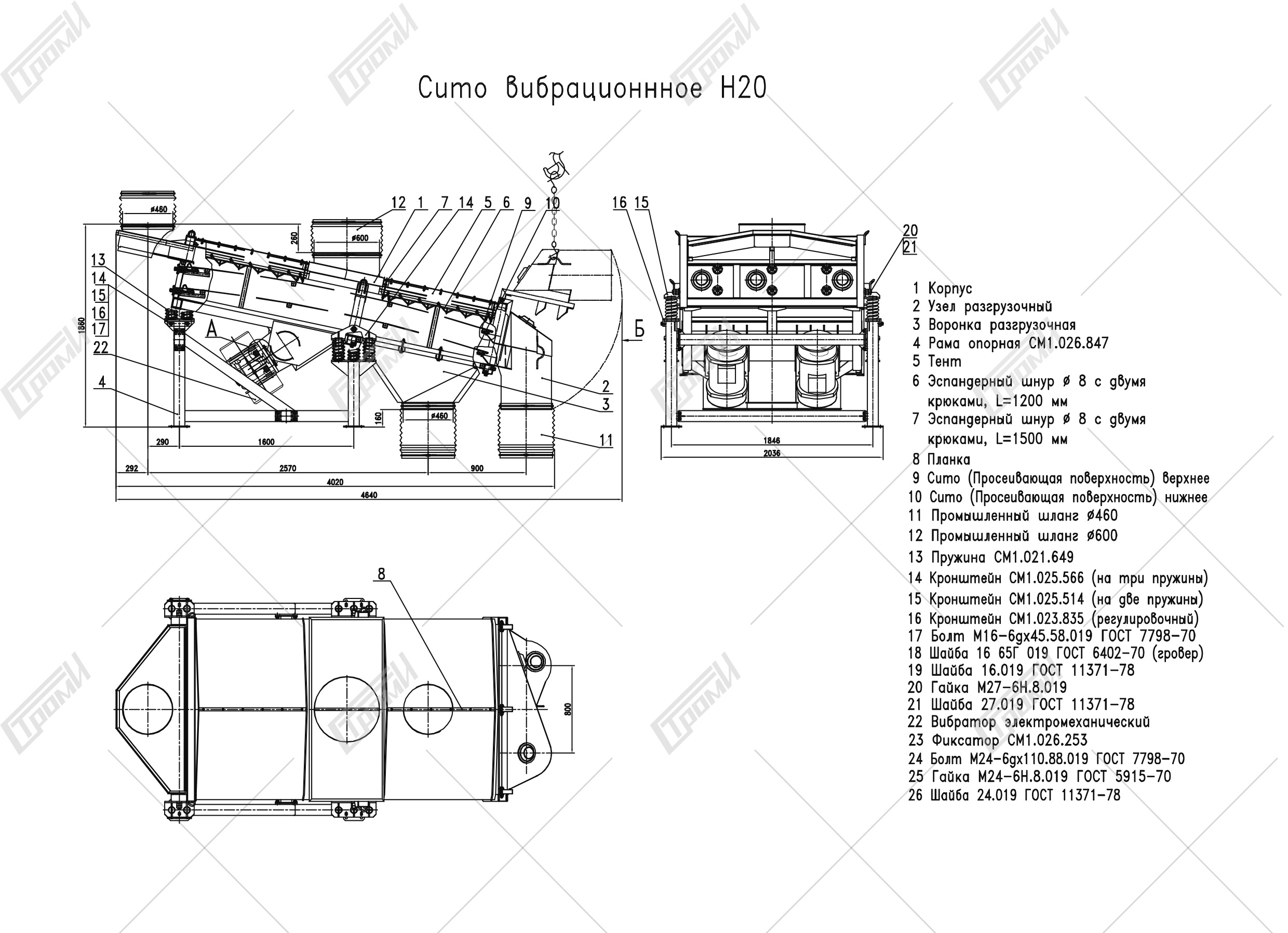

Les tamis N20 sont des tamis vibrants à mouvement alternatif unidirectionnel. Un système de deux vibrateurs électromécaniques avec des rotors tournant en opposition de phase est utilisé comme excitateur de vibration. L'angle d'inclinaison du corps du tamis par rapport à l'horizontale est de 12°, le vecteur de la force d'excitation totale due à l'action des vibrateurs par rapport à l'horizontale est de 33°.
L'alimentation en matériau initial vers le tamis vibrant et l'évacuation des fractions séparées, ainsi que l'aspiration de l'espace intérieur du tamis, sont effectuées à l'aide de tuyaux industriels (tuyaux ondulés) et de colliers inclus dans la livraison.
Chaque tamis N20 comprend les éléments suivants:
– boîtier contenant l'ouverture d'alimentation
– unité de déchargement qui reçoit et distribue le matériau sur les surfaces de tamisage supérieure et inférieure correspondantes (grilles). L'unité de déchargement peut être relevée sur des charnières pour l'inspection et le remplacement des grilles. Pour une inspection rapide des grilles pendant le fonctionnement, six petites trappes encadrées, fermées par des manchettes en caoutchouc, sont disponibles (trois sur le mur arrière du boîtier et trois sur l'unité de déchargement)
– trémie de déchargement qui reçoit le matériau sous les grilles
– cadre de support avec des ressorts et des supports pour fixer le boîtier
À l'intérieur du boîtier du tamis vibrant, un nombre approprié de niveaux de surfaces de tamisage avec des tendeurs à vis (trois tendeurs pour chaque surface de tamisage) est disposé. La tension des tamis se fait dans la direction du mouvement du matériau. En état tendu de travail, les tamis présentent des surfaces arquées. Des surfaces de tamisage supplémentaires améliorent l'efficacité du tamisage, en particulier pour les matériaux avec une large dispersion granulométrique.
Nom des caractéristiques | Tamis vibrant H10 | Tamis vibrant H20 |
---|---|---|
Rendement approximatif pour le sable sec à partir du matériau d'entrée, tonnes/heure, pas plus | 10 | 20 |
Taille maximale des pièces d'alimentation, mm, pas plus | 30 | 30 |
Humidité du matériau d'entrée, %, pas plus | 0,5 | 0,5 |
Nombre de surfaces de tamisage | 2 | 1 |
Nombre de fractions obtenues | 3 | 2 |
Angle d'inclinaison des surfaces de tamisage par rapport à l'horizontale° | 0 | 16 – 17 |
Dimensions des surfaces de tamisage, mm | 650 х 1580 | 1470 х 2730 |
Dimensions maximales autorisées des mailles des surfaces de tamisage en lumière, mm | 0,4…10 | 0,4…10 |
Type de système de vibration | unidirectionnel alternatif-retour | unidirectionnel alternatif-retour |
Amplitude de vibration, mm | 3...5 | 3...5 |
Fréquence de vibration, Hz | 25 | 25 |
Type de vibrateurs électromécaniques utilisés | MVE 9000/15 OLI Wamgroup, 230/400 V, 50 Hz, 3 phases, 1500 rpm or MVSI 15/9000 S90 Italvibras 230/400B, 50 Hz, 3 phases, 1500 rpm | MVE 2400/15 OLI Wamgroup, 230/400 V, 50 Hz, 3 phases, 1500 rpm |
Nombre de vibrateurs | 2 | |
Puissance absorbée, kW | 3,2 | 2 х 7,5 (2 х 7,0) |
Débit d'air d'aspiration, m3/h, pas plus | 1500 | |
Type de climat selon la norme GOST 15150 | У2 (avec placement sous un auvent à une température de -45° à 40°) | |
Dimensions globales du tamis sur le cadre (L x L x H), en mm | 2419 х 1368 х 1420 | 4012 х 2036 х 1680 |
Masse du tamis vibrant avec cadre de montage, kg | 790 | 2000 – 2060 |
Masse du cadre de montage, kg | 103 | 180 |
Coefficient de dynamique | 5 | 5 |
