L'alimentateur oscillant PTK-500 est destiné à l'alimentation uniforme de matériaux en vrac de petite taille et en morceaux d'une taille de fraction inférieure ou égale à 250 mm et d'une masse en vrac ne dépassant pas 2,5 g/cm3, provenant de trémies et d'autres conteneurs vers des équipements de production ou de transport avec une productivité spécifiée dans les locaux de production à une température de l'air de -30° à 50°. La productivité spécifiée est donnée pour le gravier avec une humidité ne dépassant pas 5%, en tenant compte de l'arrivée du matériau sans accrochage et de la bonne construction de la trémie, et doit être clarifiée en fonction des conditions de travail, des caractéristiques de la charge transportée et d'autres facteurs.

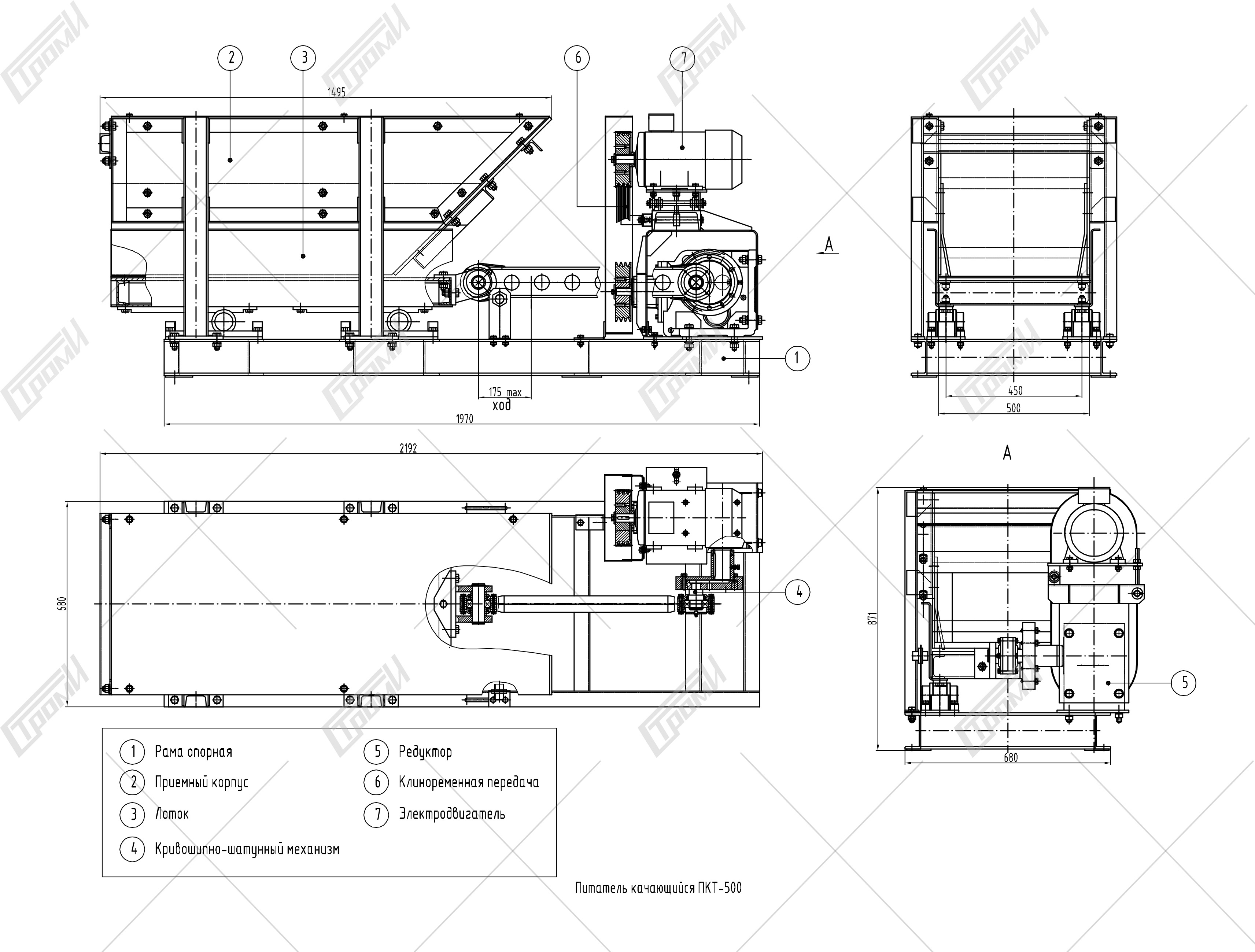

Le dispositif d'alimentation à oscillation se compose des éléments suivants:
– châssis de support
– boîtier de réception, fixé sur le châssis (doublé en acier résistant à l'usure)
– plateau avec couvercle sur des rouleaux d'appui (doublé en acier résistant à l'usure)
– mécanisme manivelle-bielle pour le mouvement de va-et-vient du plateau
– réducteur pour entraîner la bielle
– transmission par courroie en V
– moteur électrique
Le principe de fonctionnement de l'alimentateur est le suivant: lors du déplacement du plateau vers le point de déchargement, le matériau remplit le volume libre du boîtier de réception ; lors du mouvement inverse, en raison de la résistance du matériau chargé et de son appui contre la paroi arrière du boîtier, le plateau glisse par rapport au matériau qui y est déposé, et le matériau est déchargé par l'extrémité du plateau dans l'appareil de réception (trémie). La capacité de l'alimentateur (variation de la course du plateau) est régulée par la rotation du disque de la manivelle par rapport à son boîtier, ce qui modifie le rapport de transmission entre la rotation du boîtier de la manivelle et le mouvement de la bielle reliée au plateau.
Nom des caractéristiques | Valeur |
---|---|
Largeur, mm | 500 |
Longueur, mm | 12...175 |
Fréquence de double course du plateau (à la fréquence de rotation du moteur électrique), tr/min | 39 (1420) |
Débit, m3/h | 70 |
Type de moteur électrique | AIR100L4380V 4 kW (1500 rpm) |
Type de réducteur | UD-K77AD3-35, 2-M1 side B |
Puissance absorbée, kW | 4,0 |
Tension d'alimentation électrique, V | 380 |
Masse de l'alimentateur, kg, pas plus | 580 |
