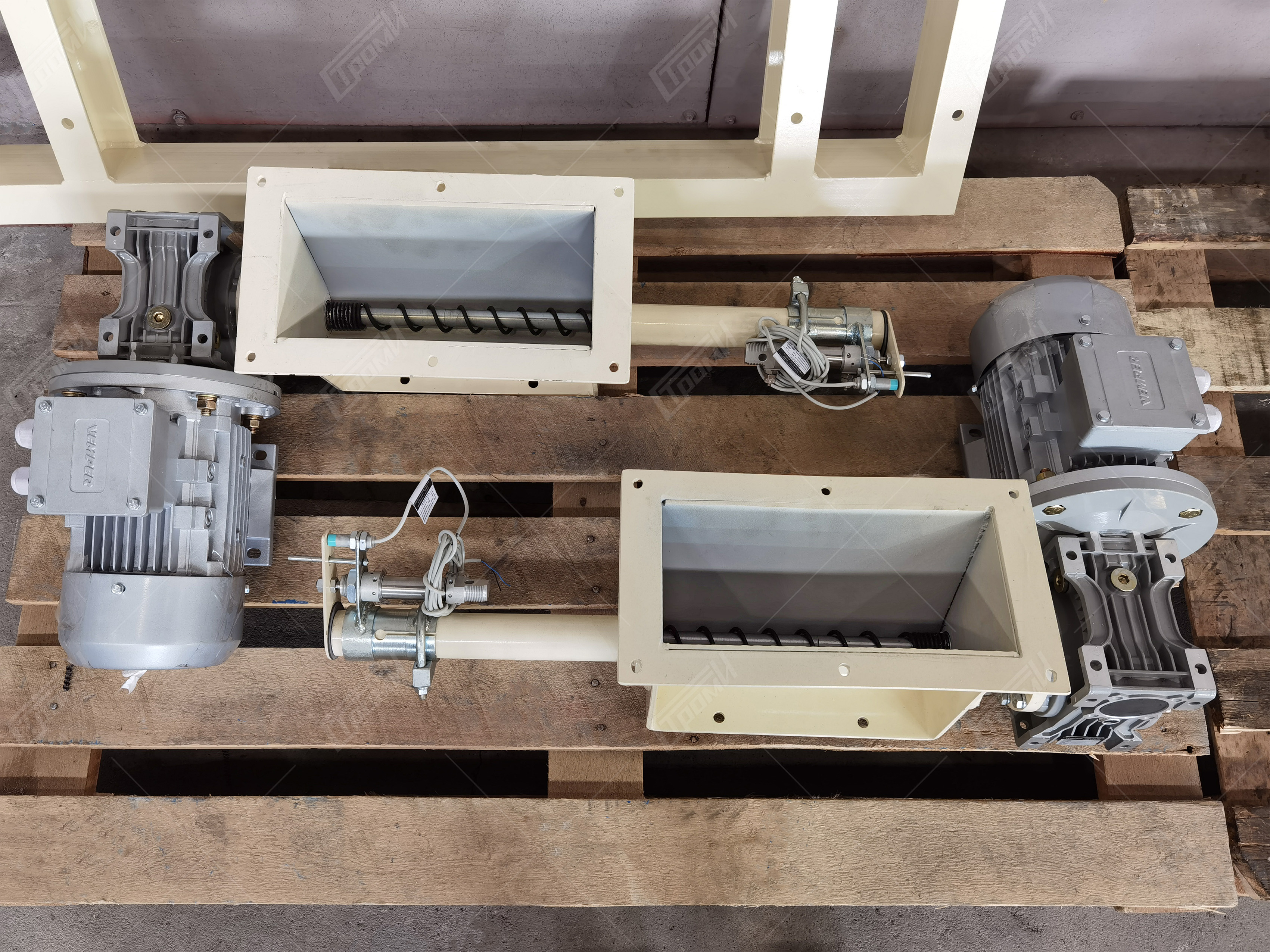

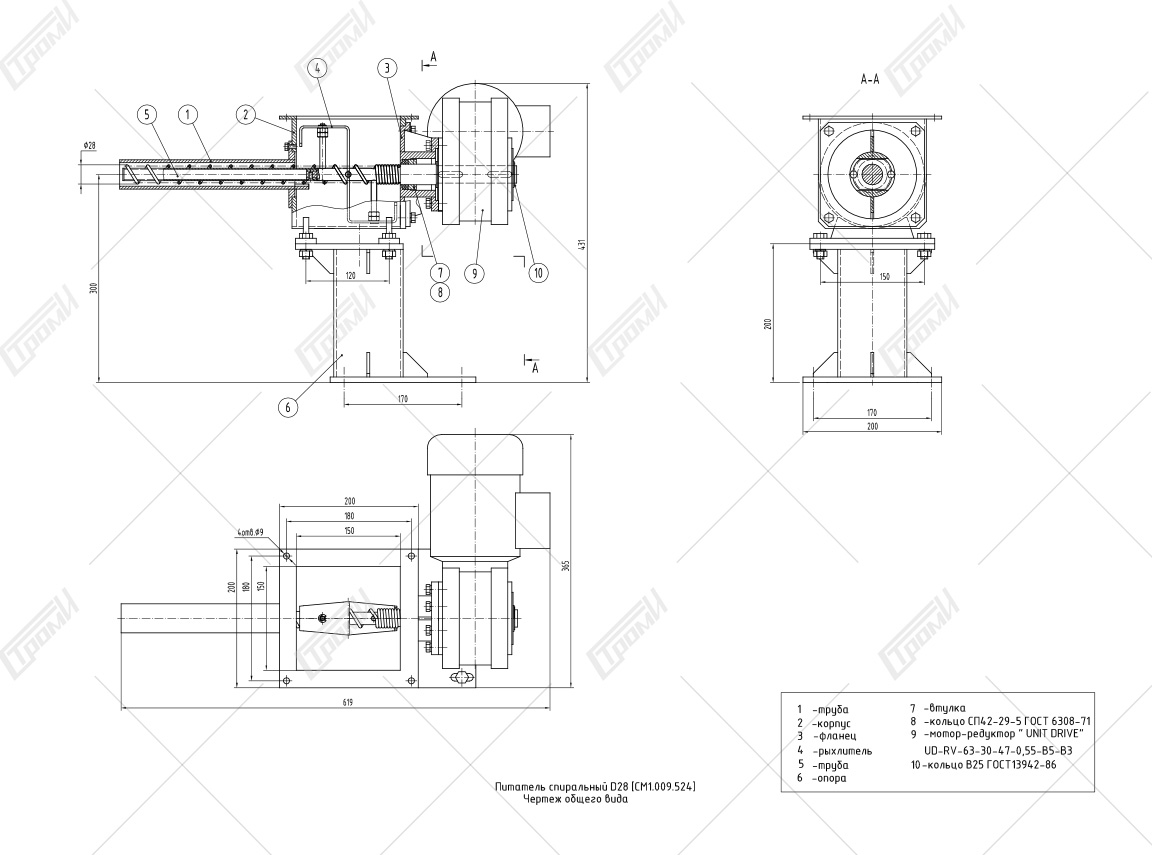

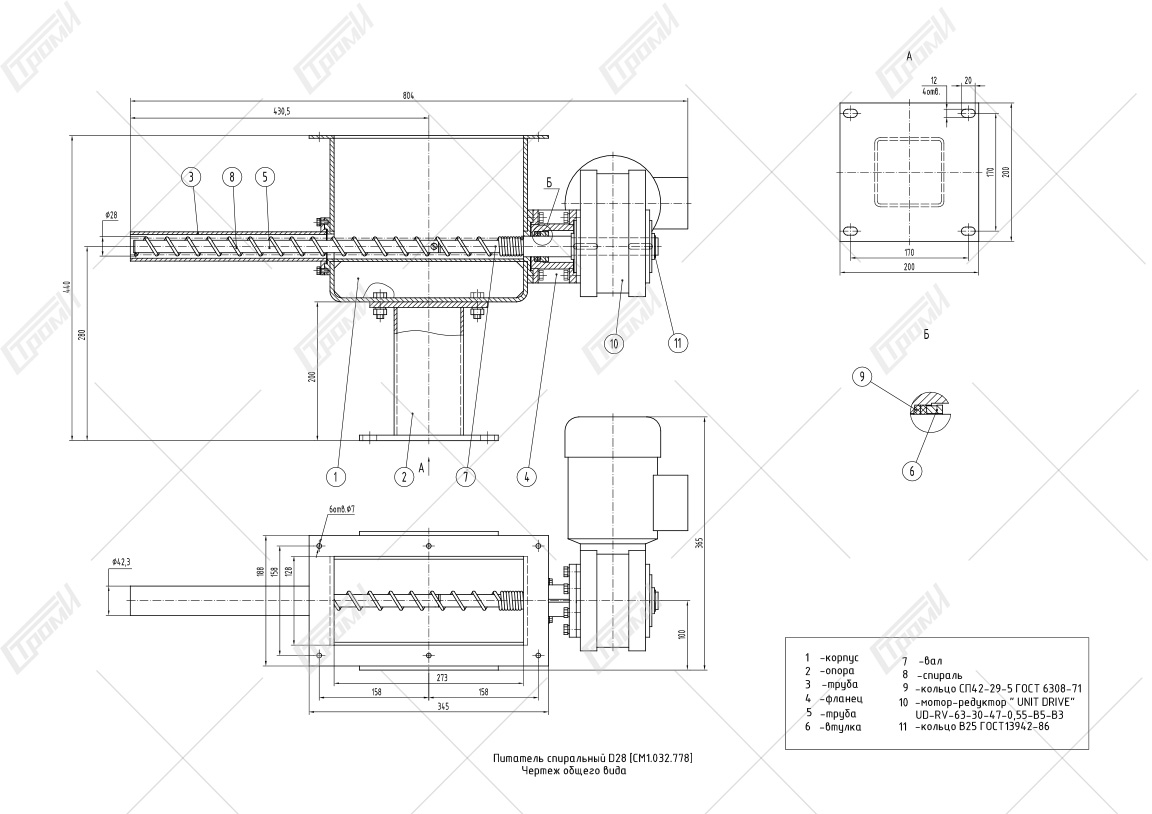

L'alimentateur à vis en spirale est conçu pour fonctionner dans le cadre d'un système de dosage automatique ou d'un autre dispositif et se compose d'un boîtier monté sur un support, d'un tube, d'une spirale avec un arbre, ou d'une spirale avec un arbre et un dispositif d'émiettement, selon la configuration, et d'un moteur-réducteur.
L'alimentateur à vis en spirale est généralement utilisé pour l'alimentation en petits composants en vrac depuis une trémie d'alimentation vers une trémie de dosage ou un autre réservoir avec une capacité de débit spécifiée.
Les matériaux dosés sont des matières en vrac, ainsi que des composants susceptibles de coller et de s'agglomérer, ayant un angle de pente naturelle inférieur à 60º, une humidité inférieure à 5% et une taille de particules allant jusqu'à 3 mm.
Le tableau indique le débit pour le ciment en tenant compte de l'alimentation du matériau sans obstruction et de la construction correcte de la trémie. Le débit réel dépend de la configuration de l'hélice et des caractéristiques des matériaux dosés, ainsi que de la façon dont le matériau est alimenté depuis la trémie, et doit être précisé pour chaque application spécifique de cet équipement.
Nom des caractéristiques | Valeur |
---|---|
Diamètre externe de la spirale, mm | 28 |
Dispositif d'émiettement | oui/non |
Vitesse de rotation de la spirale, tr/min | 47 |
Vitesse de rotation du moteur électrique, tr/min | 1410 |
Débit, m3/h | 0,02 |
Rapport de transmission du moteur-réducteur | 30 |
Type de motoréducteur | UD-RV-63-30-47-0,55-B5-B3 |
Tension d'alimentation électrique, V | 380 ± 38 |
Indice de protection des enveloppes de l'équipement électrique | IP55 |
Puissance absorbée, kW | 0,55 |
Masse de l'alimentateur, kg, pas plus | 32 |
