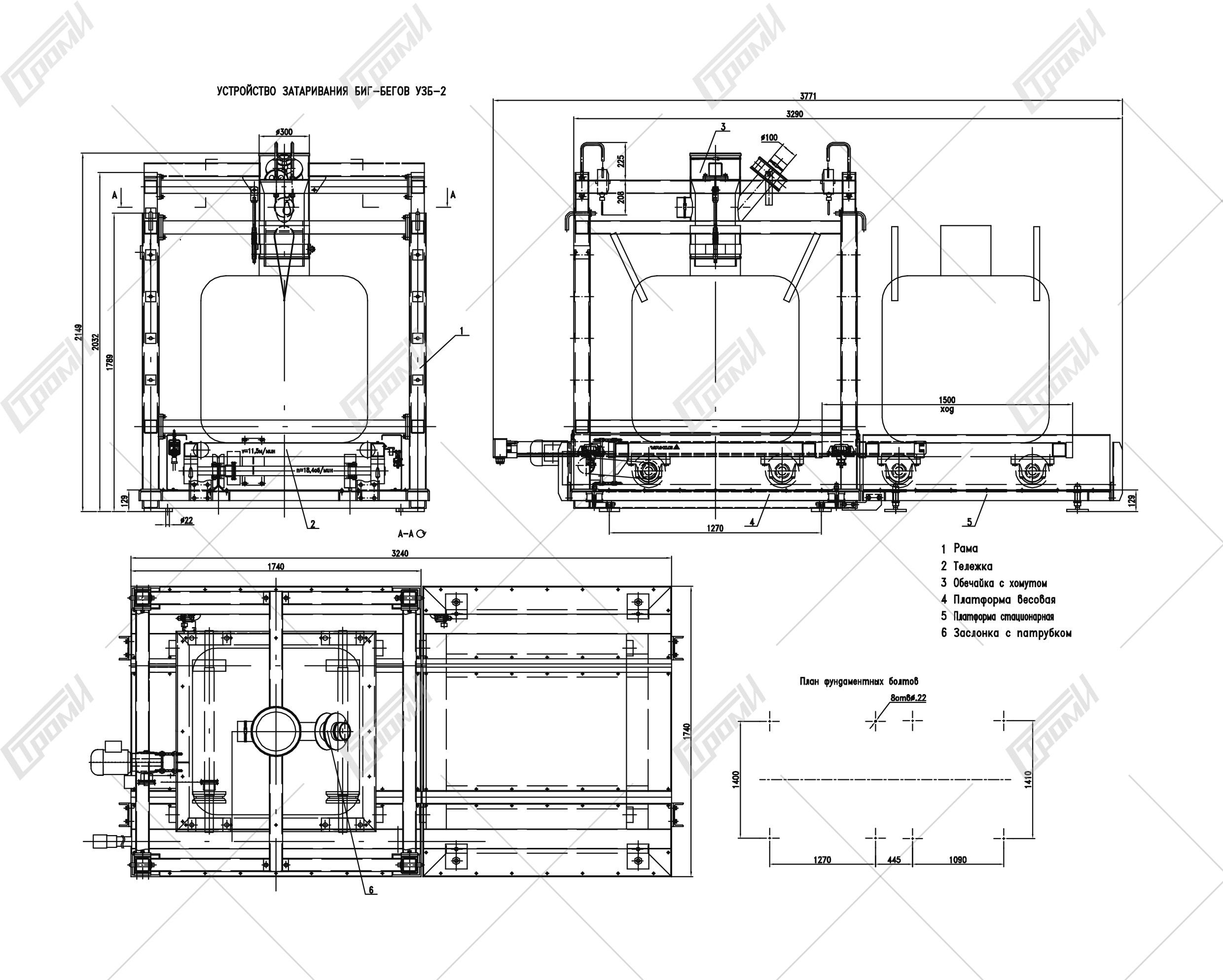

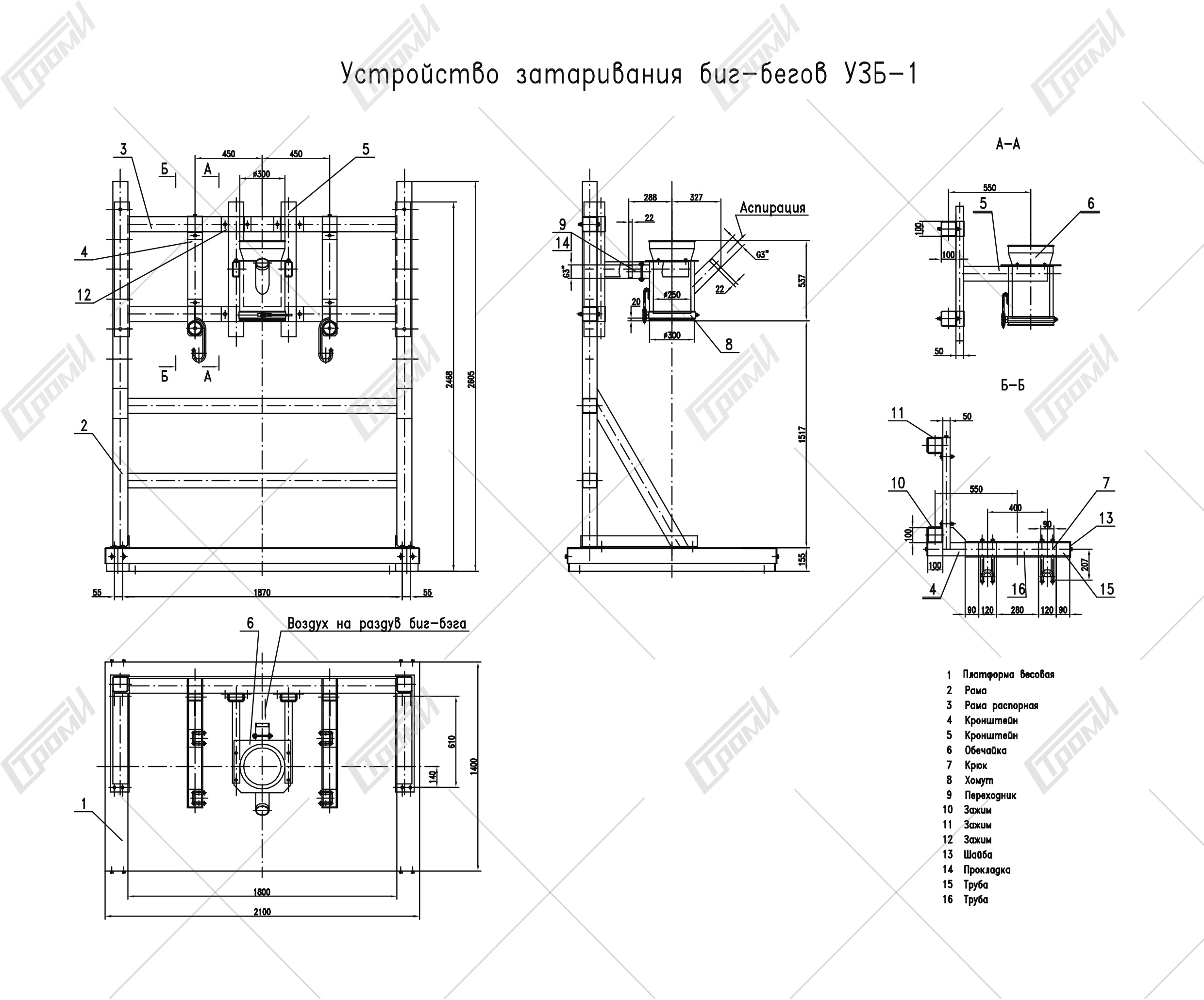

Les stations de remplissage sont conçues pour remplir les big-bags de matériaux secs et en vrac, les peser en mode semi-automatique et les acheminer dans une zone accessible pour leur transport ultérieur. Dans l'UZB-1, le big-bag est directement installé sur une plateforme de pesée à jauge de contrainte. Dans l'UZB-2, le big-bag est placé sur un chariot électrique qui se déplace de la position de pesée à la position de retrait du big-bag rempli. Les conditions de fonctionnement sont les suivantes: température de 5 à 40°C, humidité relative de l'air de 90%, pression atmosphérique de 84 à 106,7 kPa.
Nom des caractéristiques | UZB – 1 | UZB – 2 |
---|---|---|
Limite de pesage maximale, kg | 2000 | 2000 |
Limite de pesage minimale, kg | 500 | 500 |
Tolérance de pesage sur toute la plage, kg | 1,0 | 1,0 |
Type de capteurs à jauge de contrainte | BSA – 1 | BSA – 1 |
Nombre de capteurs à jauge de contrainte | 4 | 4 |
Commande | électrique | |
Tension d'alimentation de l'armoire de commande, V | 380 ± 38 | |
Fréquence, Hz | 50 ± 1 | |
Puissance consommée, kW | 0,75 | |
Moteur-réducteur | W75 U-50 S2 B3 M2SB6 230/400-50 IP55 CLF N (0,75 kW) | |
Transmission à double chaîne | t = 12,75 mm, i = 1 | |
Vitesse maximale de déplacement du chariot, m/min | 11,5 | |
Dimensions (L x P x H), mm | 1400х2100х2605 | 3771х1740х3149 |
Poids, kg | 550 | 750 |
