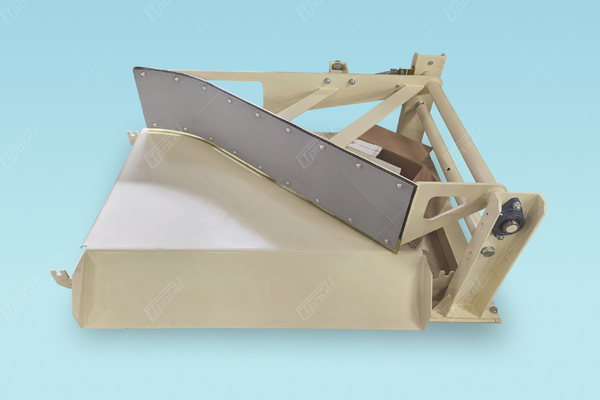

Сбрасыватель плужковый предназначен для изменения направления потока сыпучих материалов (с конвейерной ленты в перегрузочную воронку) с насыпной массой не более 2 г/см3, фракцией не более 3 мм при температуре от 0° до 50°. Сбрасыватель плужковый не может применяться при транспортировании сильно абразивных материалов, например – стеклобой. Сбрасыватель плужковый в зависимости от направления подачи материала имеет два исполнения – левое и правое.
Параметры | СП – 500 – П (Л) | СП – 650 – П (Л) |
---|---|---|
Ширина ленты конвейера, мм | 500 | 650 |
Рабочее давление в пневмосистеме, мПа | 0,5 ± 0,1 | 0,5 ± 0,1 |
Расход воздуха, приведенный к нормальному давлению с учетом коэффициента тепловых потерь х 1,4, м3/мин | 0,0014 | 0,0035 |
Диаметр поршня пневмоцилиндра, мм | 50 | 80 |
Ход поршня пневмоцилиндра, мм | 100 | 100 |
Напряжение электрического питания, В | 220 ± 22 | 220 ± 22 |
Потребляемая мощность, Вт | 8,5 | 8,5 |
Масса, кг, не более | 63,5 | 72,5 |
