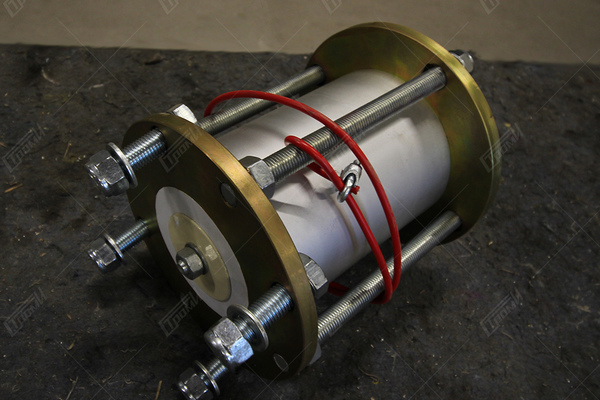

Пневматические ударники
НАЗНАЧЕНИЕ
Пневматические ударники предназначены для воспроизведения резкого удара на стенки (обечайки) накопительного бункера при налипании или зависании материала в бункере. Рабочие условия эксплуатации при температуре от 5° до 40°, относительной влажности воздуха 90% и атмосферном давлении 84 – 106,7 кПа.
технические характеристики
| Параметры | ПП – 25 | ПП – 40 | ПП – 63 | ПМ – 125 |
|---|---|---|---|---|
| Диаметр поршня, мм | 25 | 40 | 63 | 125 |
| Ход поршня, мм | 20 | 30 | 50 | 100 |
| Управление | пневматическое | пневматическое | пневматическое | электропневматическое |
| Пневматическое питание должно осуществляться от сети давлением, МПа | 0,5 ± 0,1 | 0,5 ± 0,1 | 0,5 ± 0,1 | 0,5 ± 0,1 |
| Расход воздуха, приведенный к нормальному давлению с учетом коэффициента тепловых потерь х1,4, м3/мин | 0,084 | 0,252 | 0,84 | 3,72 |
| Объем потребляемого воздуха за один цикл срабатывания цилиндра (0,1с), м3 | 0,0001 | 0,0003 | 0,001 | 0,006 |
| Энергия удара, Дж | 5,5 | 17,2 | 67,5 | 270 |
| Требования к очистке и осушке сжатого воздуха по ГОСТ 17433-80, класс | 7 | 7 | 7 | 7 |
| Масса, кг, не более | 0,2 | 1,12 | 2,85 | 6,3 |

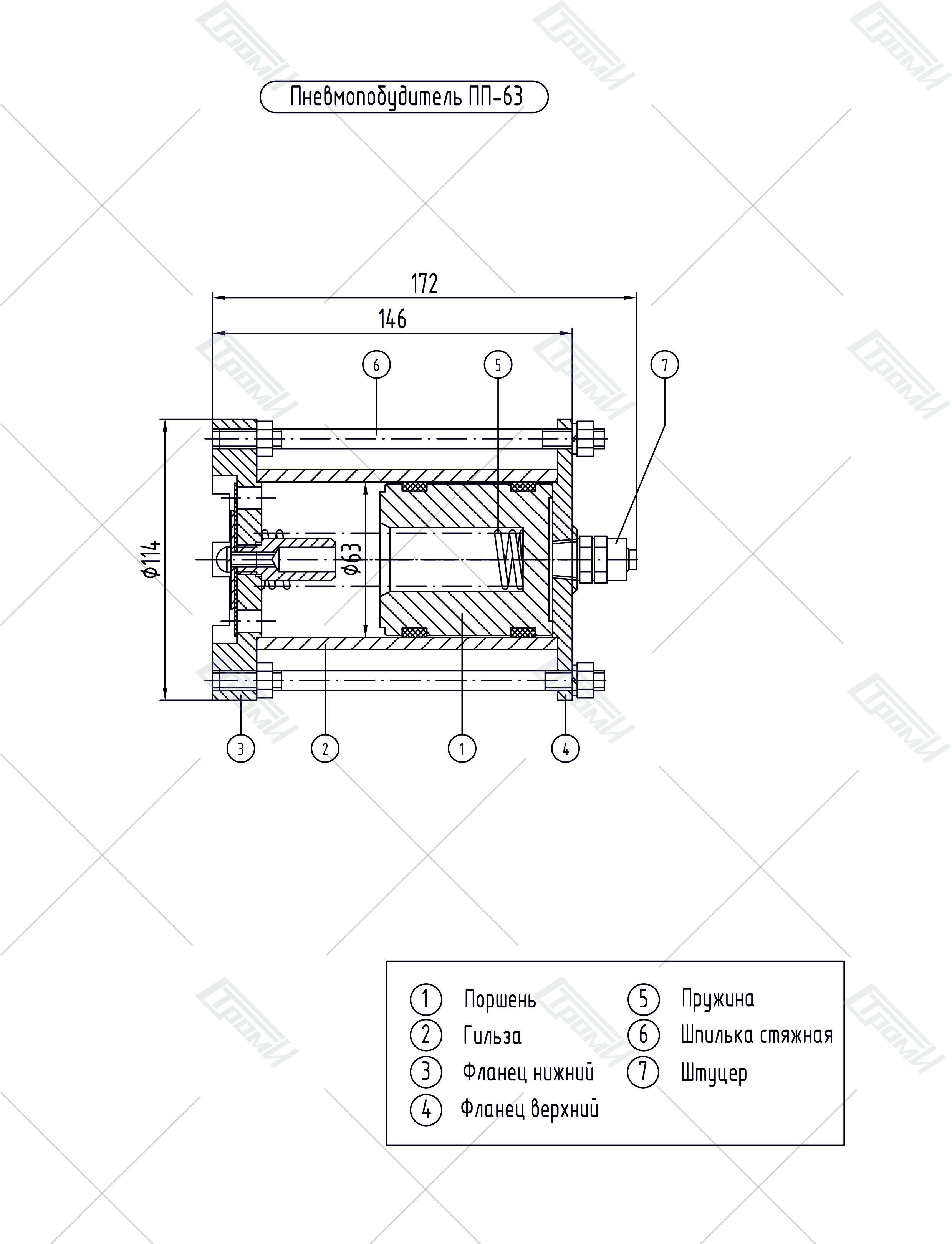

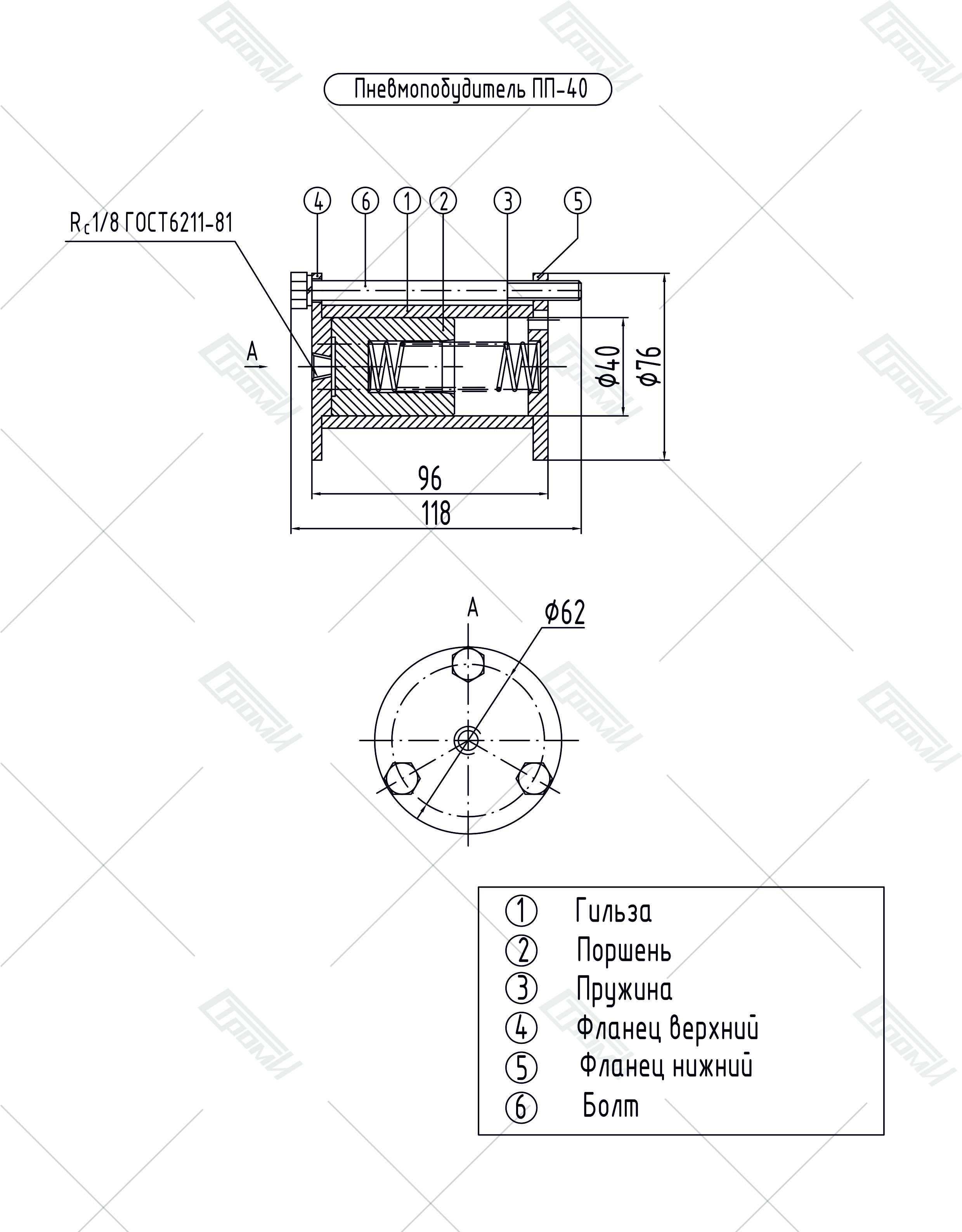

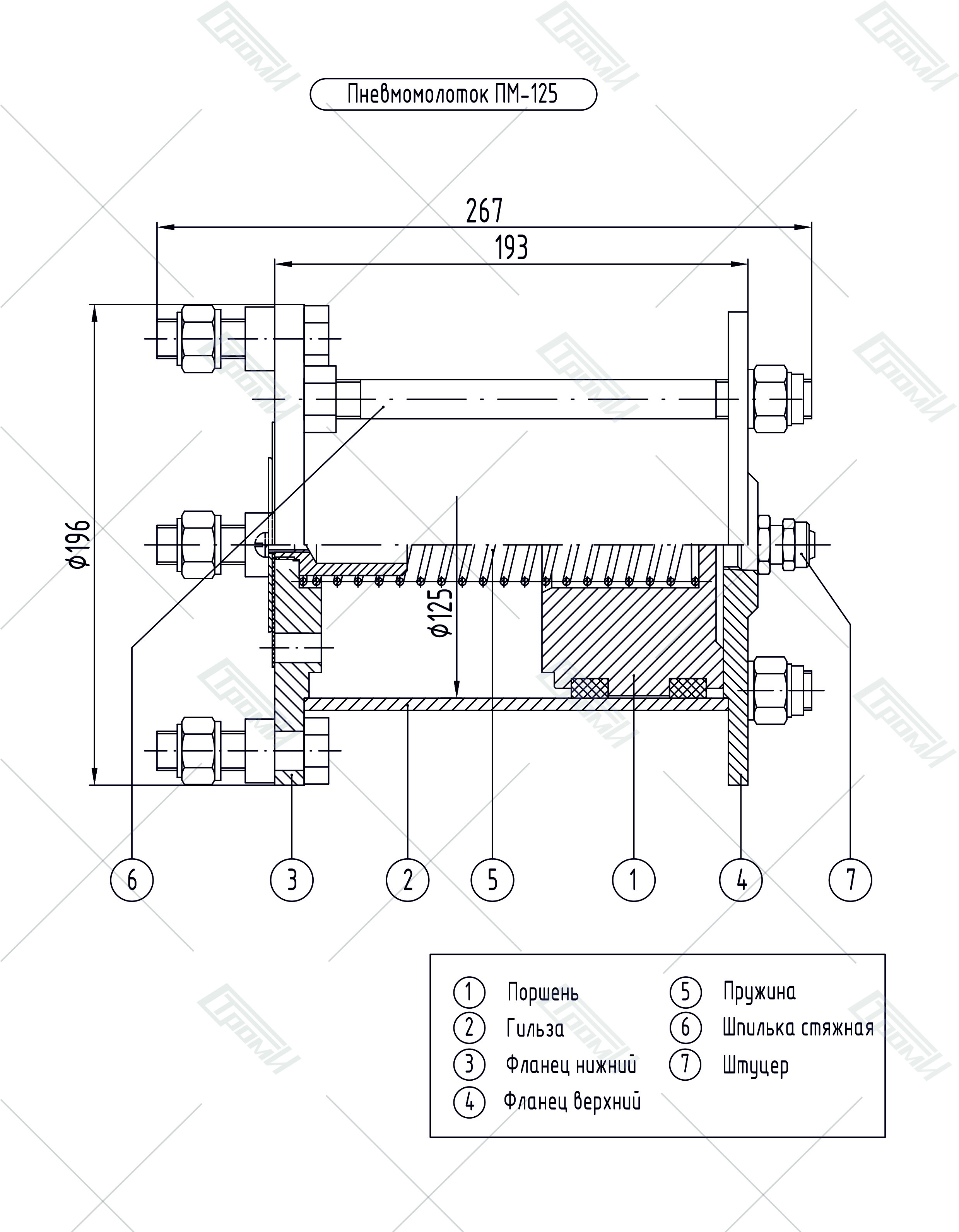

СПЕЦИФИКАЦИИ
