Секторные и дисковые заслонки
НАЗНАЧЕНИЕ

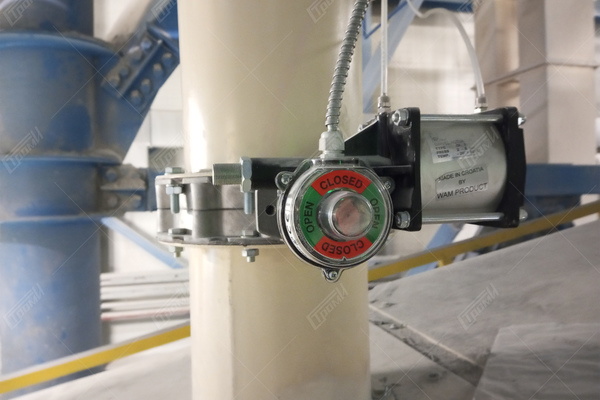

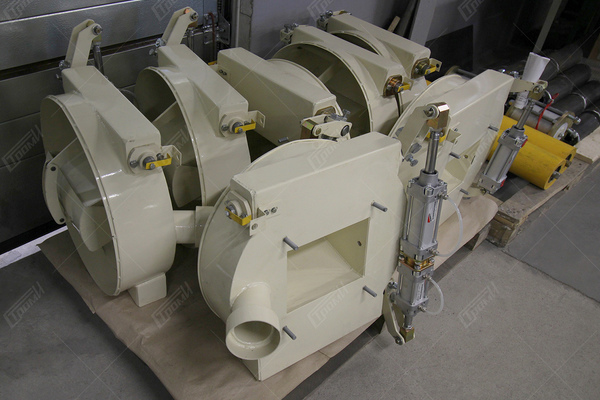

Заслонка секторная, затвор секторный и затвор двустворчатый предназначены для прекращения подачи материала и могут использоваться в составе КДУ или автономно. Они могут управляться от системы автоматического управления или вручную. Дозируемые материалы – сыпучие компоненты с размером частиц не более 3 мм. Затвор дисковый предназначен для перекрытия подачи материала от питающего устройства в весовой бункер по команде системы управления дозатором. Рабочие условия эксплуатации при температуре от 5° до 40°, относительной влажности воздуха 90% и атмосферном давлении 84 – 106,7 кПа.
технические характеристики
| Параметры | Секторный затвор | Дисковый затвор | Двустворчатый затвор | Заслонка секторная |
|---|---|---|---|---|
| Управление | электропневматическое | электропневматическое | электропневматическое | ручное / электропневматическое |
| Пневматическое питание должно осуществляться от сети давлением, МПа | 0,5 ± 0,1 | 0,5 ± 0,1 | 0,5 ± 0,1 | 0,5 ± 0,1 |
| Расход воздуха, приведенный к нормальным условиям (t = 20°, P = 0,1 МПа), м3/мин, не более | 0,0258 | 0,07 – 0,42 | 0,294 – 0,924 | 1,374 / 0,132 / 0,096 |
| Объем потребляемого воздуха за один цикл срабатывания цилиндра (2с), м3 | 0,00043 | 0,0005 – 0,011 | 0,0035 – 0,011 | 0,0229 / 0,0022 / 0,0016 |
| Напряжение, В | 220 ± 22 | 220 ± 22 | 220 ± 22 | 220 ± 22 |
| Степень защиты оболочек электрооборудования | IР54 | IР54 | IР54 | IР54 |
| Потребляемая мощность, Вт | 15 | 15 | 15 | 5 / 10 / 5 |
| Средний полный срок службы, лет | 10 | |||
| Масса, кг, не более | 54 | 6 – 22 | 21 – 40 | 17 – 61 |
| Диаметр диска, мм | 80 / 150 / 200 / 300 | |||
| Диаметр пневмоцилиндра, мм | 32 – 100 | 50 / 80 | 250 / 75/25 / 75 | |
| Ход штоков пневмоцилиндра, мм | 50 / 100 | 125 / 125 / 160 | 100 / 50 | |
| Требования к очистке и осушке сжатого воздуха по ГОСТ 17433-80, класс | 7 | |||
| Диаметр кожуха, мм | 350 / 490 / 630 | 490 / 350 | ||
| Размеры входного отверстия, мм | 420х412 / 160х120 / 100х170 / 160х120 / 100х170 |
