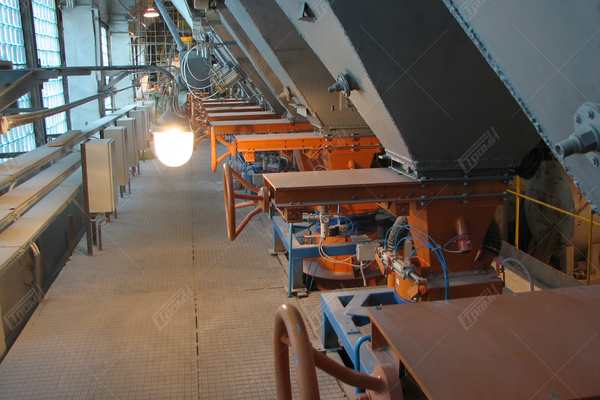

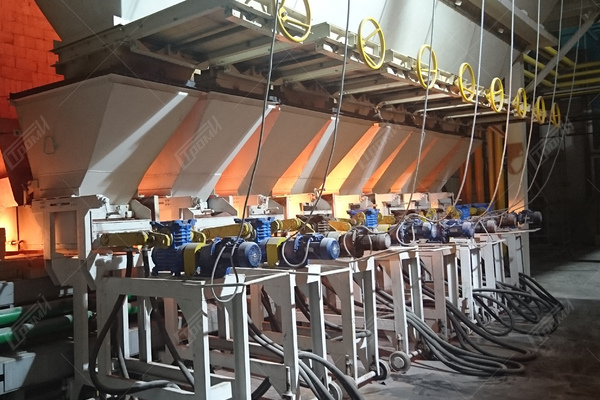

Затвор шиберный предназначен для закрытия и открытия выпускных отверстий бункеров или частичного перекрытия выпускного сечения, а также для установки на транспортно-технологическое оборудование. Затворы выпускаются с управлением вручную или от системы автоматического управления, блока управления дозатором. Рабочие условия эксплуатации при температуре от 5° до 40°, относительной влажности воздуха 90% и атмосферном давлении 84 – 106,7 кПа.

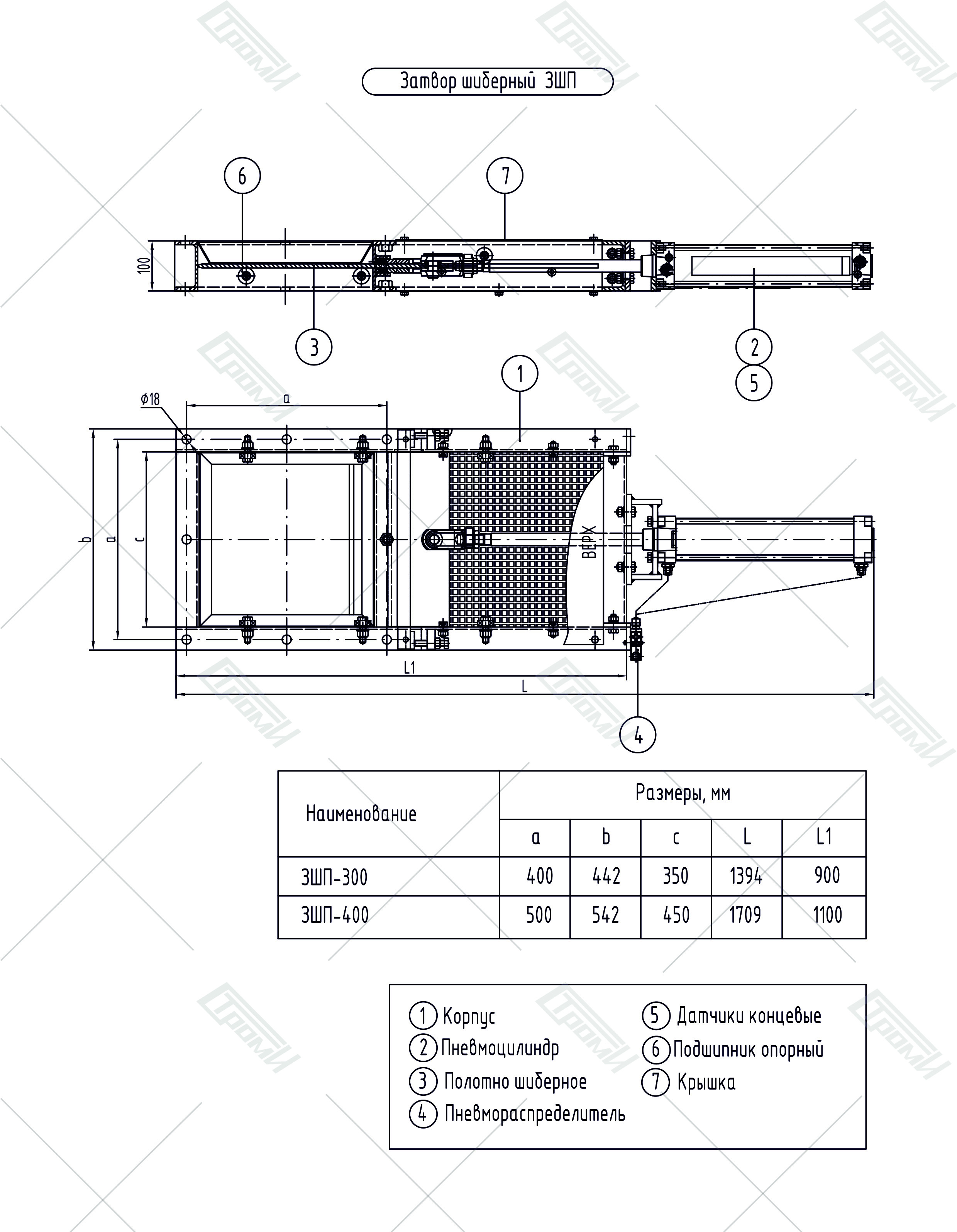

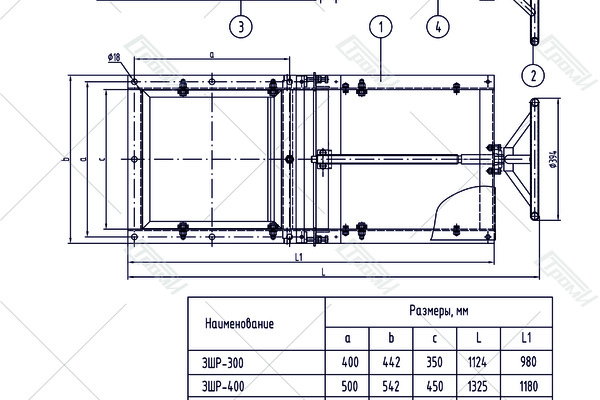

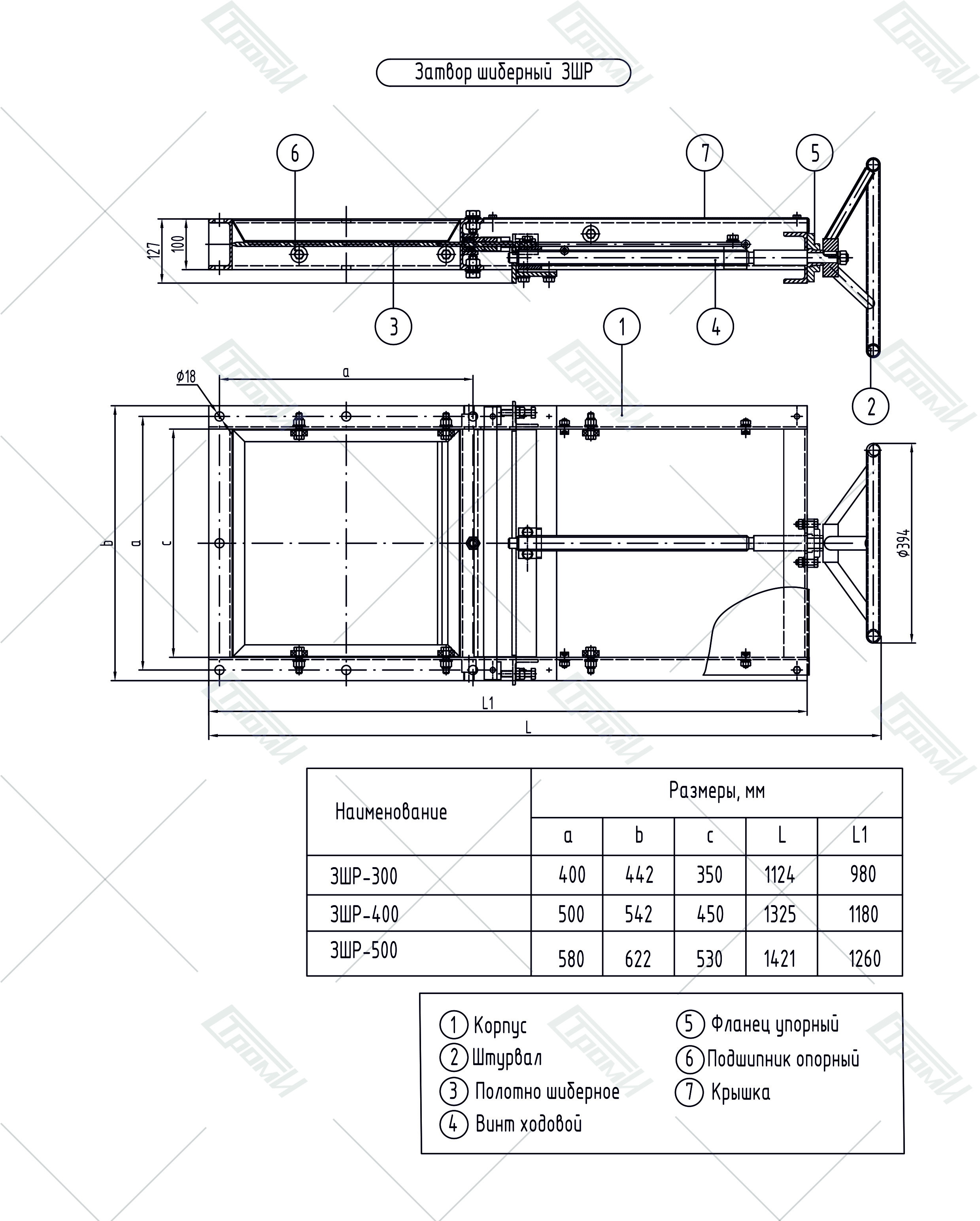

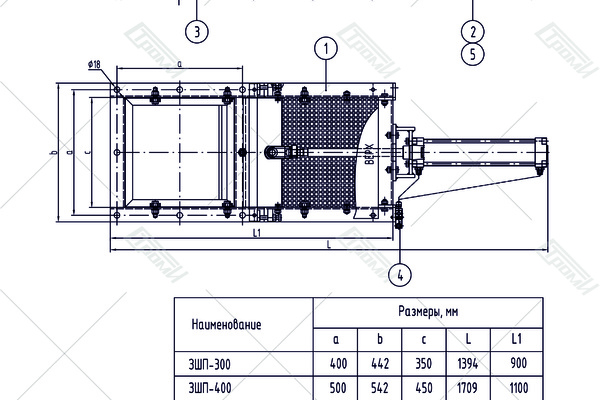

Параметры | Ручной шиберный затвор | Затвор шиберный с пневмоприводом |
---|---|---|
Условный проход, мм | 300х300 / 400х400 / 500х500 / 600х600 / 700х700 | 400х400 / 300х300 |
Управление | ручное | ручное пневматическое / автоматическое электропневматическое |
Контроль положения шиберного полотна | визуальное | «закрыто» / «закрыто – открыто» |
Масса, кг, не более | 68 / 87 / 100 / 125 / 159 | 70 / 55 |
Пневматическое питание должно осуществляться от сети давлением, МПа | 0,5 ± 0,1 | |
Расход воздуха, приведенный к нормальному давлению с учетом коэффициента тепловых потерь х1,4, м3/мин | 1,050 / 0,898 | |
Объем потребляемого воздуха за один цикл срабатывания цилиндра, м3 | 0,0665 / 0,0214 | |
Требования к очистке и осушке сжатого воздуха по ГОСТ 17433-80, класс | 7 | |
Диаметр пневмоцилиндра, мм | 125 / 80 | |
Ход штока пневмоцилиндра, мм | 400 / 320 | |
Электрическое питание должно осуществляться от сети переменноготока напряжением, В | 220 ± 22 | |
Степень защиты оболочек электрооборудования | IP54 | |
Потребляемая мощность, Вт | 7,5 |
