Дозаторы ДВНД-650 применяются для дозирования порошковых и мелкозернистых материалов и могут быть использованы в различных отраслях промышленности. Дозируемые материалы – сыпучие компоненты с углом естественного откоса не более 60, влажностью не более 5 и размером частиц не более 30мм. Фактическая производительность зависит от свойства транспортируемого материала, условий транспортирования и уточняется при проектировании, в таблице приведена производительность для материала плотностью 1,75 т/ч.

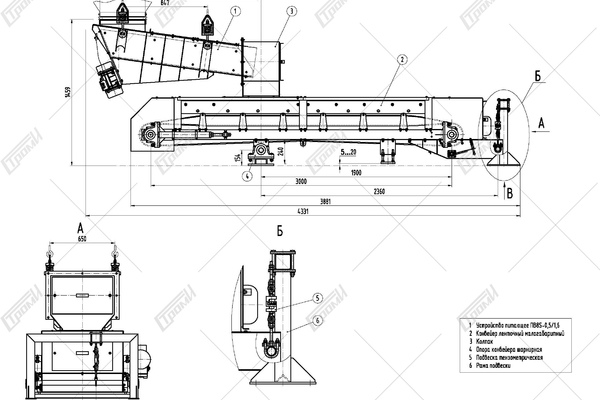

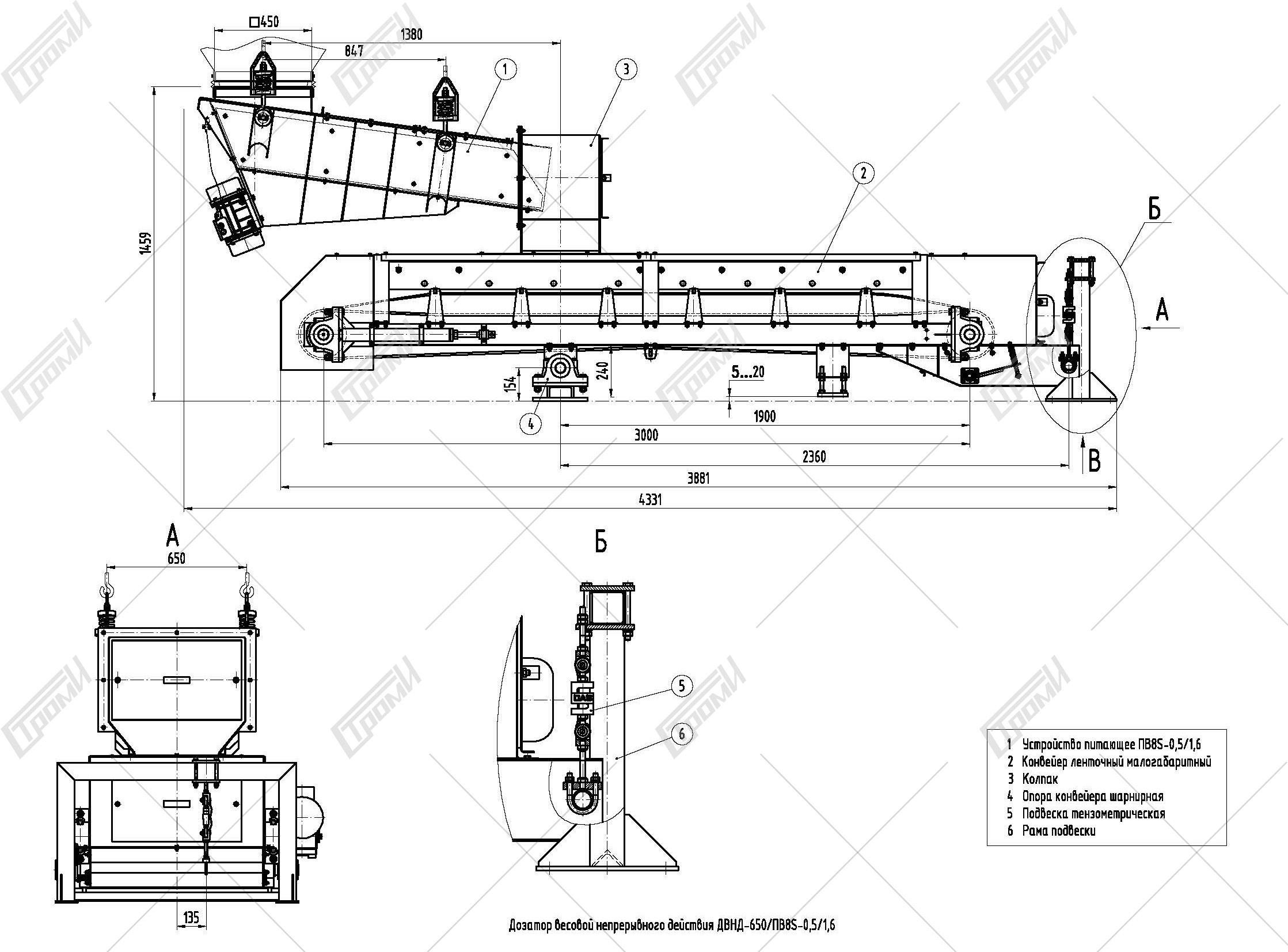

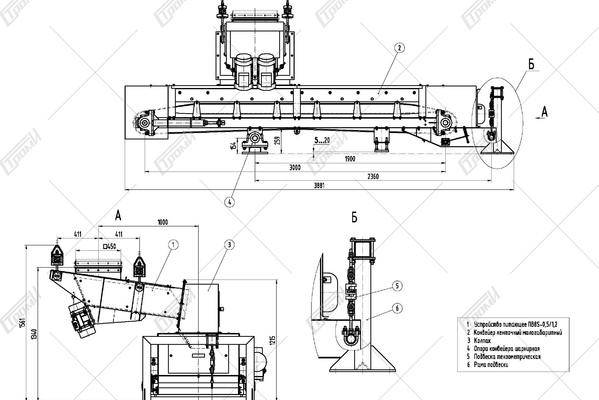

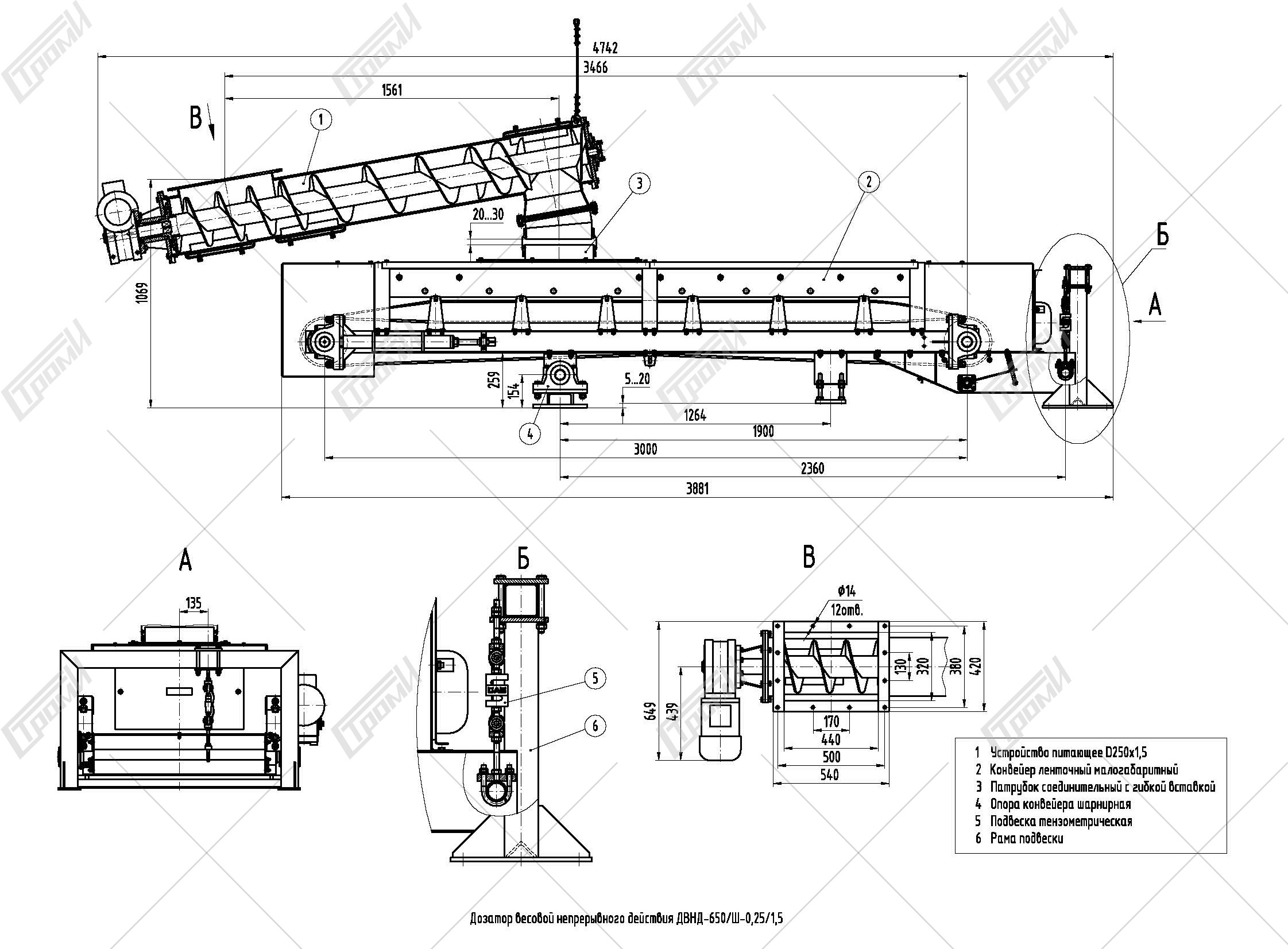

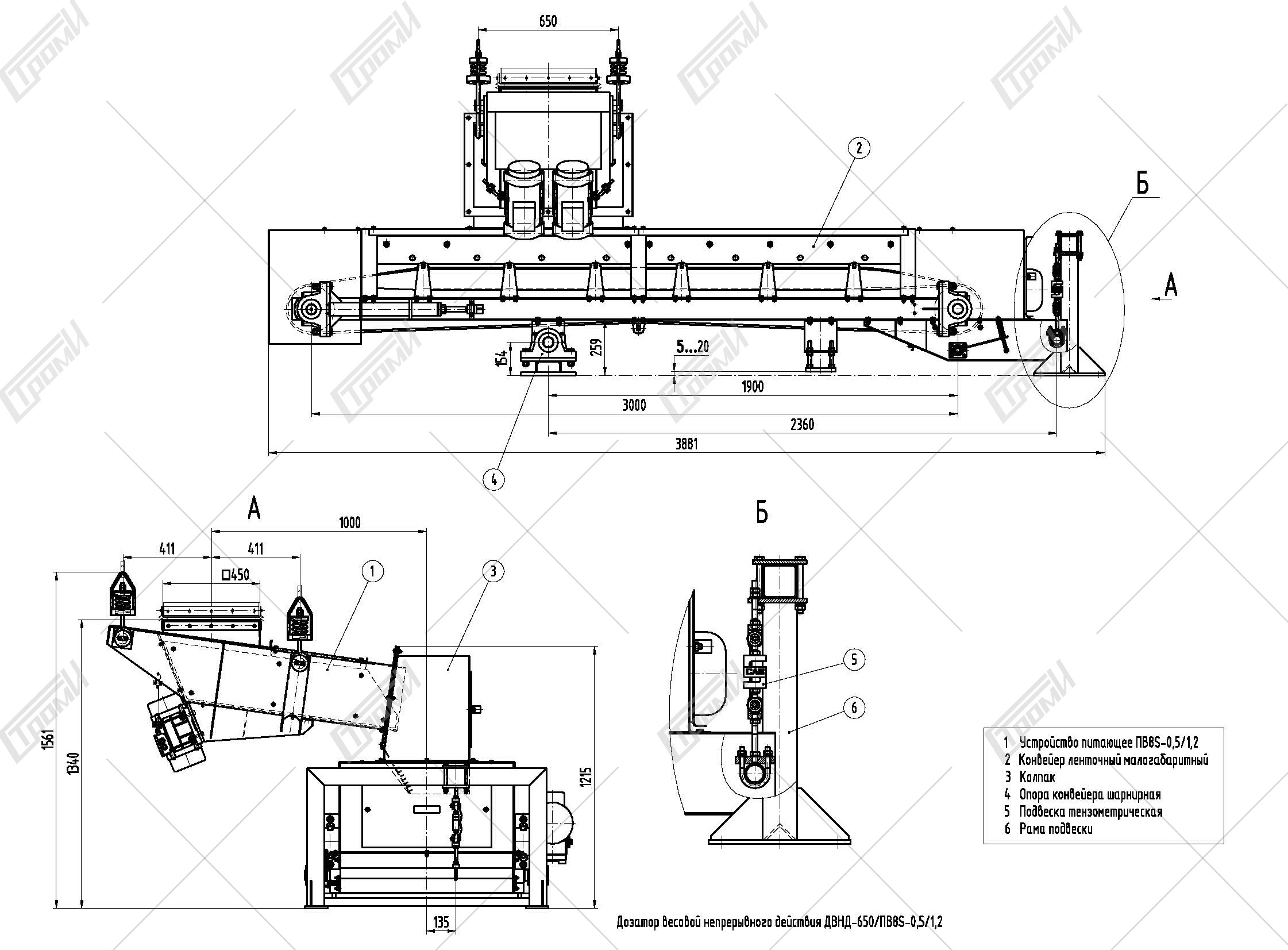

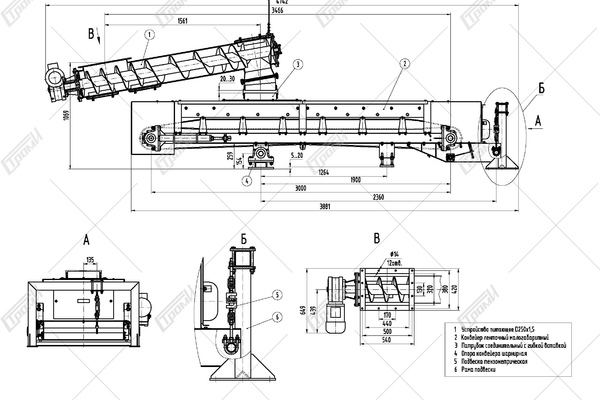

Дозаторы ДВНД-650 состоят из следующих устройств:
– устройство питающее (вибропитатель или шнек)
– конвейер ленточный малогабаритный
– колпак (ДВНД-650/ПВ8S-0,5/1,2 и ДВНД-650/ПВ8S-0,5/1,6) или патрубок
– соединительный с гибкой вставкой (ДВНД-650/Ш-0,25/1,5)
– опора конвейера шарнирная
– подвеска тензометрическая
– рама подвески
– устройство управления
Устройство питающее с регулируемой производительностью подаёт материал на ленту весового конвейера. Датчик скорости (энкодер), соединенный с валом натяжного барабана, выдает импульсы при перемещении ленты конвейера на определенную величину. Подвеска тензометрическая воспринимает вес конвейера с материалом и передаёт текущее значение весовой нагрузки в устройство управления для вычисления веса материала, прошедшего через конвейер. Тара и масштабный коэффициент весового устройства устанавливается при настройке дозатора (тарировании и калибровке). При использовании дозатора для выдачи определенной дозы материала используется режим, при котором автоматически (по результатам предыдущих циклов дозирования) подстраивается величина упреждения, обеспечивающего устранение погрешности, связанной с просыпанием материала после отключения устройства питающего.
Показатели | ДВНД – 650/ПВ8S – 0,5/1,2 | ДВНД – 650/ПВ8S – 0,5/1,6 | ДВНД – 650/ПВ8S – 0,5/1,5 |
---|---|---|---|
Наибольший предел производительности (НПП), м3/час | 63(36)* | 63(36)* | 63(36)* |
Наименьший предел производительности (НмПП), % от НПП | 20 | 20 | 20 |
Предел допускаемой погрешности дозирования в режиме конвейерных весов, % | ±1 | ±1 | ±1 |
Тип весового конвейера | КЛМ – 650 – 3000 | КЛМ – 650 – 3000 | КЛМ – 650 – 3000 |
Ширина конвейерной ленты, мм | 650 | 650 | 650 |
Длина между осями барабанов приводной и натяжной станций, мм | 3000 | 3000 | 3000 |
Диаметр приводного барабана, мм | 215 | 215 | 215 |
Скорость движения ленты, м/с | 0,58 | 0,58 | 0,58 |
Потребляемая мощность конвейера, кВт | 1,5 | 1,5 | 1,5 |
Тип питающего устройства | ПВ8S – 0,5/1,2 | ПВ8S – 0,5/1,6 | Шнек с переменным шагом |
Размеры лотка вибропитателя, (ширина / высота), мм | 474 / 256 | 474 / 256 | — |
Диаметр шнека питающего устройства, мм | — | — | 250 |
Расстояние между осями загрузки питающего устройства и загрузки конвейера, мм | 1000 | 1485 | 1561 |
Потребляемая мощность питателя, кВт | 1,0 | 1,0 | 4,0 |
Угол наклона питателя | 8° | 8° | 10° |
Напряжение сети, В | 380 | 380 | 380 |
Частота сети, Гц | 50 | 50 | 50 |
Масса дозатора, не более, кг | 850 | 950 | 995 |
