Малогабаритные дозировочные комплексы
НАЗНАЧЕНИЕ
Комплексы дозировочные малогабаритные КДМ предназначены для дозирования сырьевых материалов в диапазоне до 6 кг. Конструкция КДМ оптимизирована для использования материалов с «проблемными» свойствами: гигроскопичность, склонность к зависанию, налипанию и сводообразованию.
технические характеристики
| Показатели | Значение |
|---|---|
| Наименьший предел дозирования (НмПД), кг | 4 |
| Наибольший предел дозирования (НПД), кг | 6 |
| Предел допускаемых отклонений среднего значения массы дозы, % | ±0,1 |
| Объем бункера, л | 6,3 |
| Управление комплексом | Электропневматическое |
| Требования к очистке и осушке сжатого воздуха по ГОСТ 17433-80, класс | 7 |
| Степень защиты оболочек электрооборудования | IР54 |
| Тип датчика силоизмерительного | Тензорезисторный Р = 20кг |
| Расход сжатого воздуха, приведенный к нормальным условиям (t=20° C, р=0,1 МПа), м3/мин, не более | 0,06 |
| Диаметр пневмоцилиндра устройства дозирующего, мм | 32 |
| Ход штока пневмо-цилиндра, мм | 80 |
Модельный ряд
| Комплекс КДМ | Продолжитель- ность цикла дозирования, с, не более | Количество питающих устройств в комплексе, n | Габаритные размеры комплекса, мм, не более | Масса комплекса (с 1 питателем), кг, не более | Потребляемая мощность (1 питатель), кВт | Тип питателя |
|---|---|---|---|---|---|---|

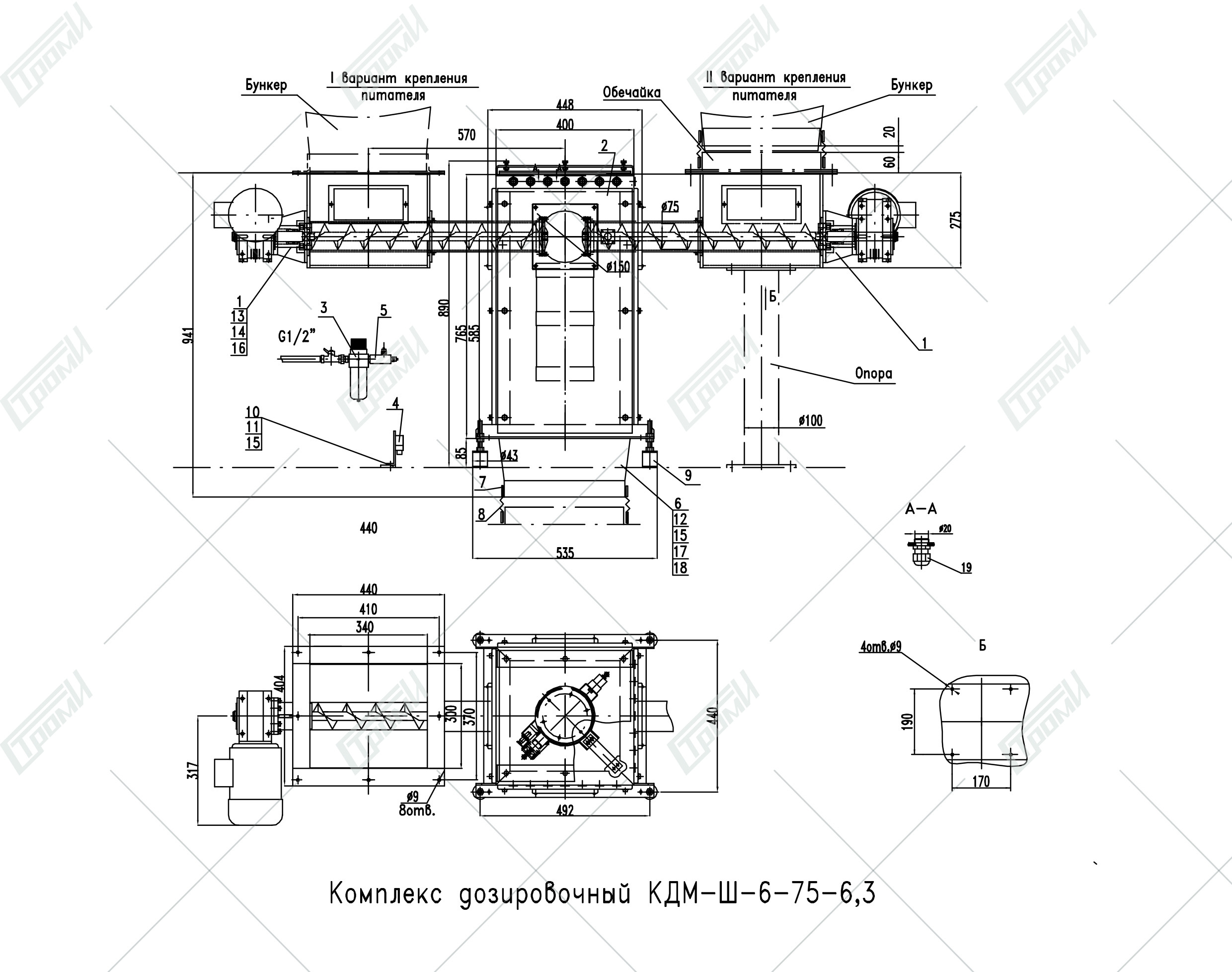

| Ш-6-75-6,3 | 60 | 1…4 | 1270x550x850 | 50 | 0,75 | Шнековый |

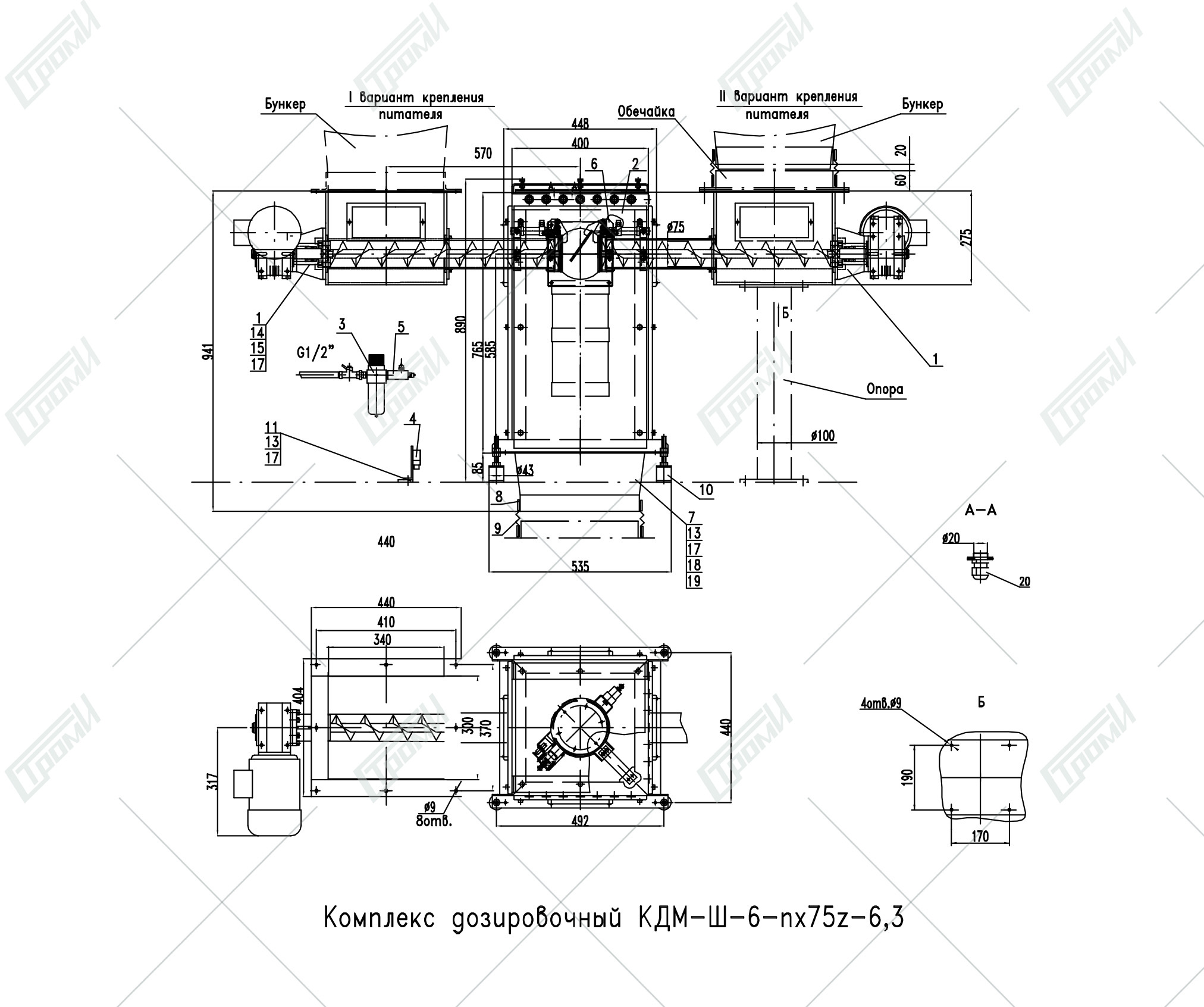

| Ш-6-75z-6,3 | 60 | 1 (2) | 1270x550x850 | 50 | 0,75 | Шнековый |
| Ш-6-2х75-6,3 | 120 | 2 | 2080х725х940 | 96 | 0,75 / 2,2 | Шнековый/ Шнековый с рыхлителем |
| ШР-6-75z-6,3 | 90 | 1…4 | 1270x550x850 | 80 | 2,2 | Шнековый с рыхлителем |
| ШР-6-75H-6,3 | 90 | 1 | 2100х640х1300 | 80 | 2,2 (3) | Шнековый с рыхлителем |
| ШР-6-nx47-6,3 | 90 | 1…4 | 1270х550х850 | 52 | 0,75 | Шнековый с рыхлителем |
| ШР-6-nx75-6,3 | 90 | 1…4 | 1270х550х850 | 80 | 2,2 | Шнековый с рыхлителем |

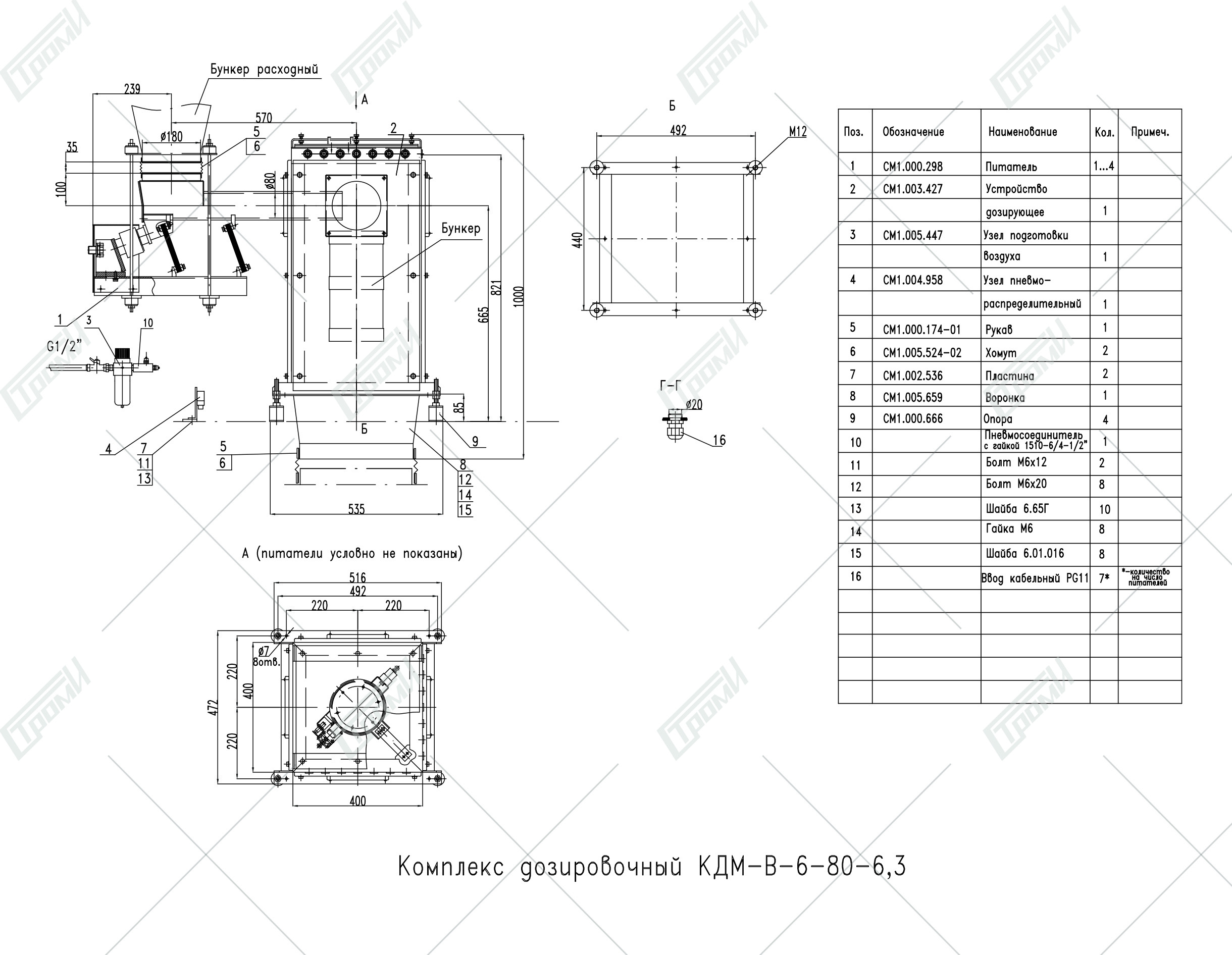

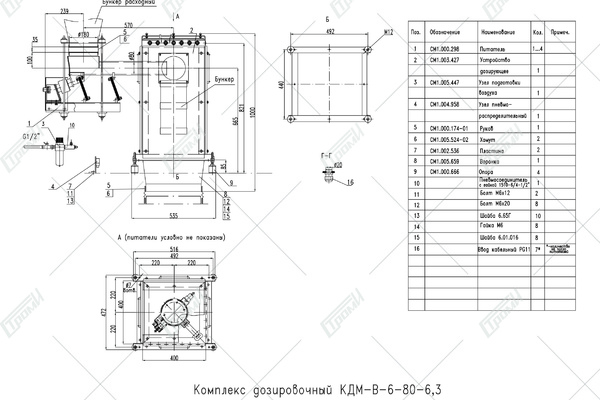

| В-6-80-6,3 | 60 | 1…4 | 1075х550х850 | 50 | 0,4 | Вибрационный |
