ООО «Стромизмеритель» разрабатывает и изготавливает различные модификации транспортных и электровесовых тележек с различным уровнем автоматизации, предназначенные для измерения массы и транспортирования большого количества компонентов.

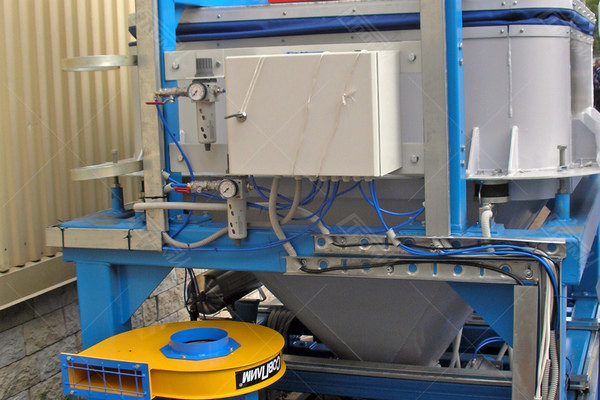

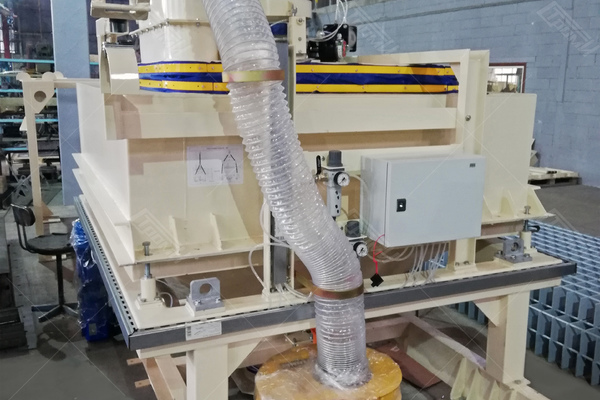

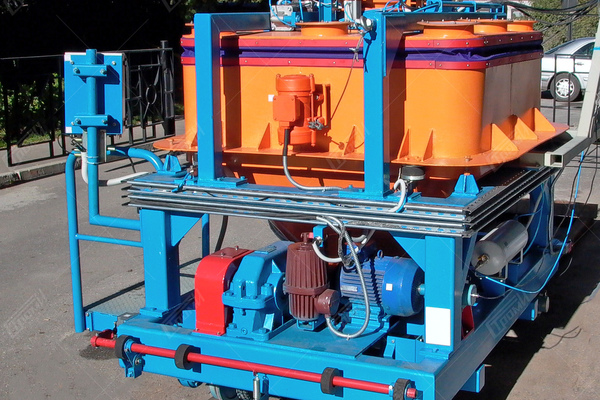

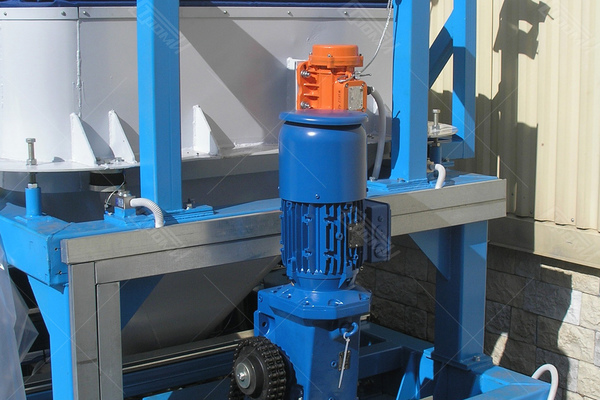

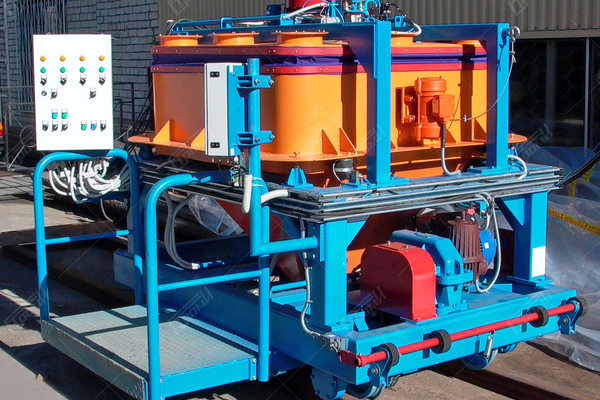

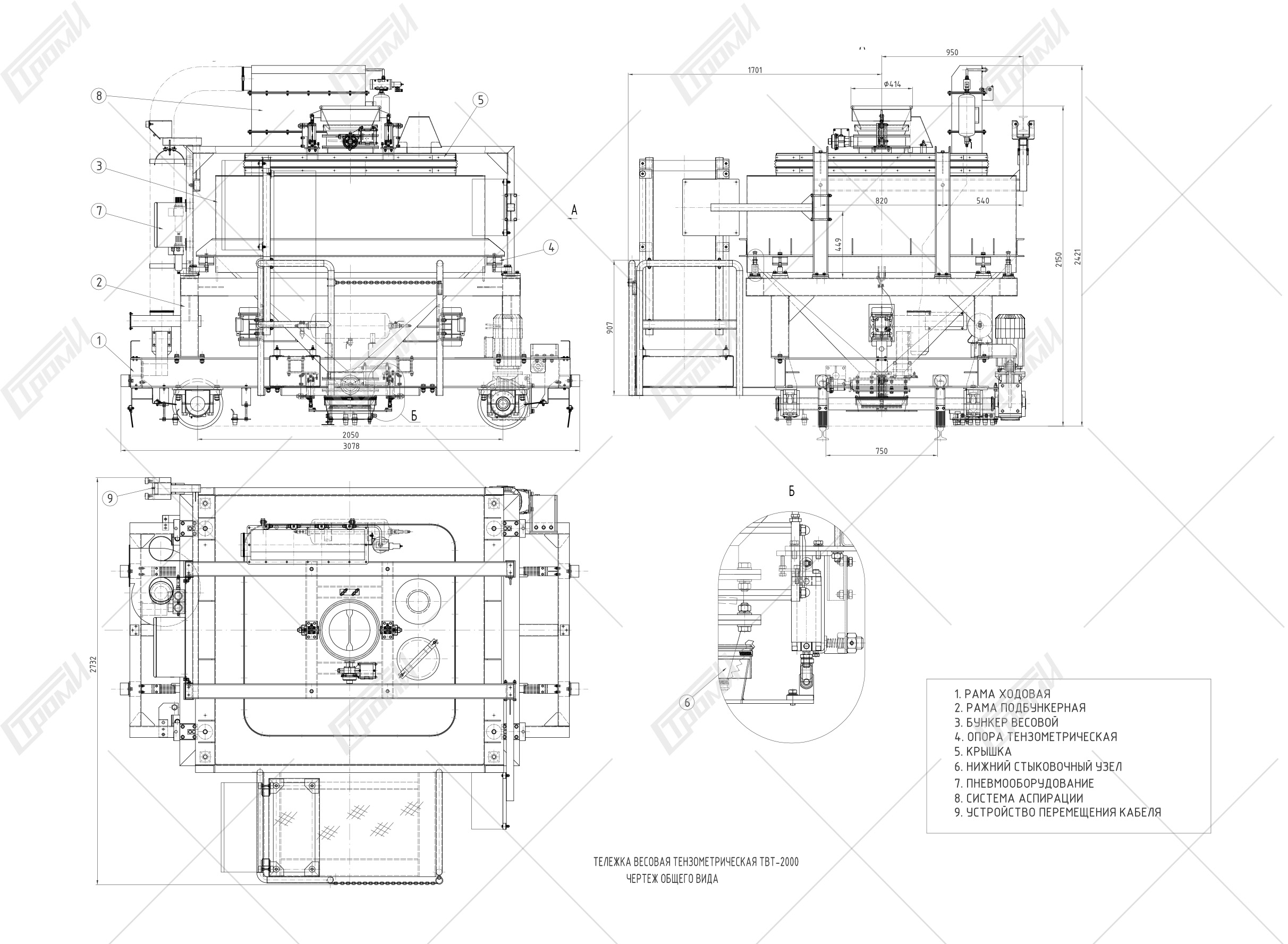

Электровесовая тележка является многокомпонентным передвижным дозатором, состоящим из несущей рамы с колесами и электроприводом перемещения, приемного бункера с выгрузочным затвором, площадки оператора с пускорегулирующей аппаратурой и весоизмерительной системой на основе тензометрических датчиков. Тележка может быть укомплектована герметизирующими стыковочными узлами, исключающими пыление дозируемого материала при его загрузке в весовой бункер и последующей разгрузке в смеситель, а также аспирационным фильтром, ресивером сжатого воздуха и пневмоприводами стыковочных механизмов, дисковых поворотных заслонок, установленных на тележке, что при большом количестве расходных бункеров и нескольких позициях разгрузки сырьевых компонентов шихты существенно снижает общее число приводов линии.
Весь процесс приготовления многокомпонентной смеси контролируется на экране монитора, а задание и корректировка рецепта шихты осуществляются с клавиатуры персонального компьютера. Технологические параметры записываются и архивируются и при необходимости передаются на персональный компьютер технолога или начальника цеха.
Такие тележки используются для составных цехов стекольных заводов в производствах сортовой посуды, эксклюзивной и медицинской тары, стекловолокна, производств огнеупорных смесей, для производств электродной шихты в линии изготовления углеграфитовых электродов, линий взвешивания и транспортирования дробленной силикат глыбы.

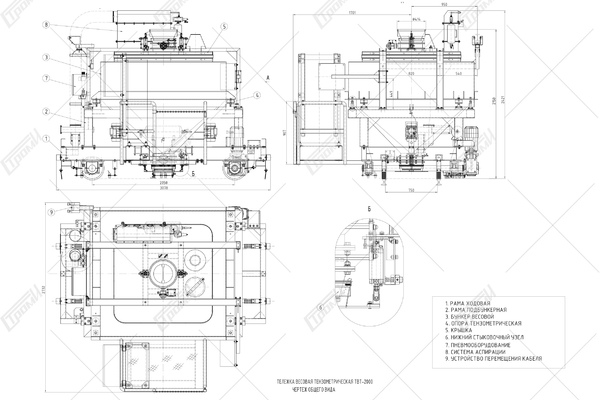

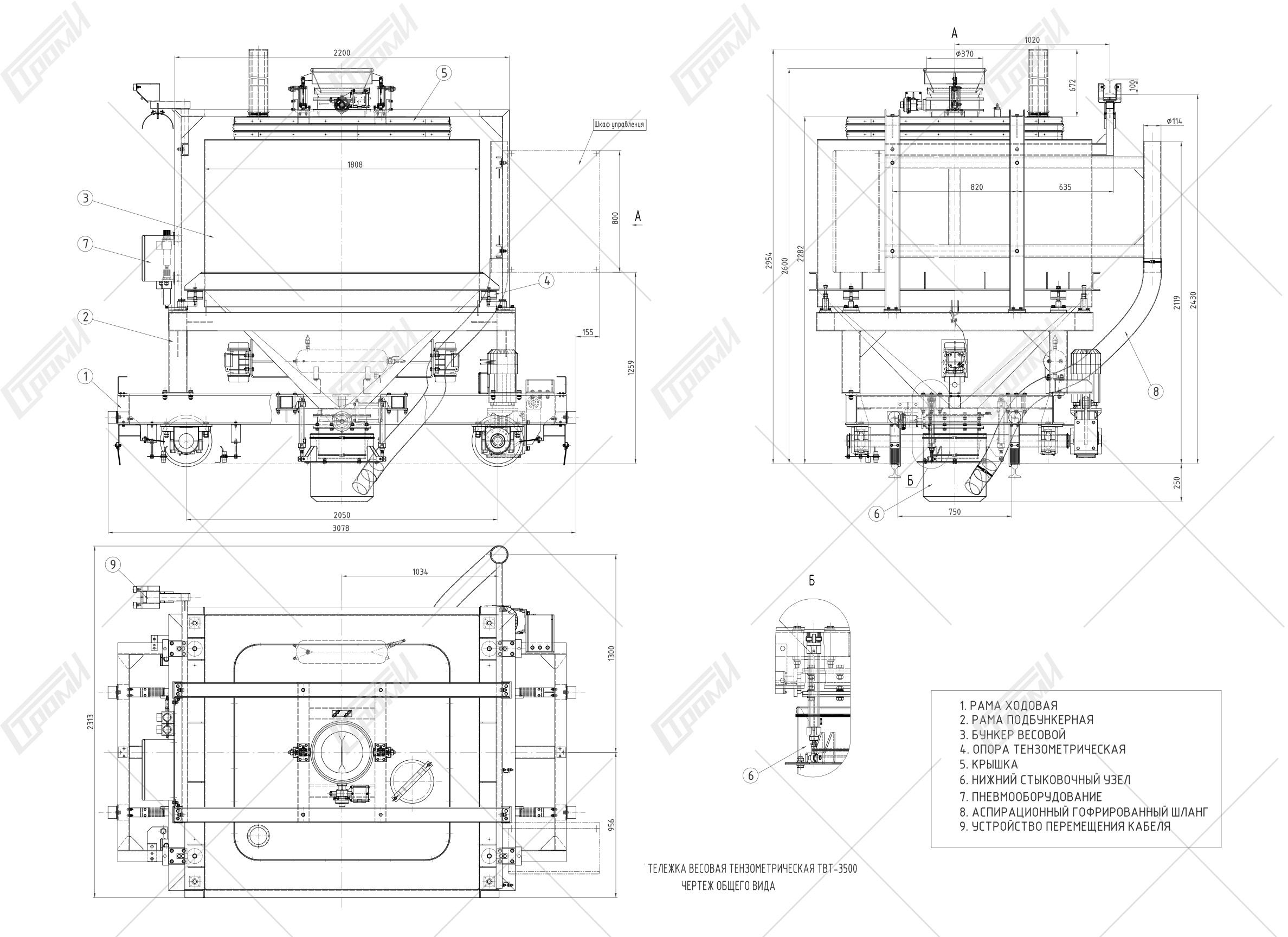

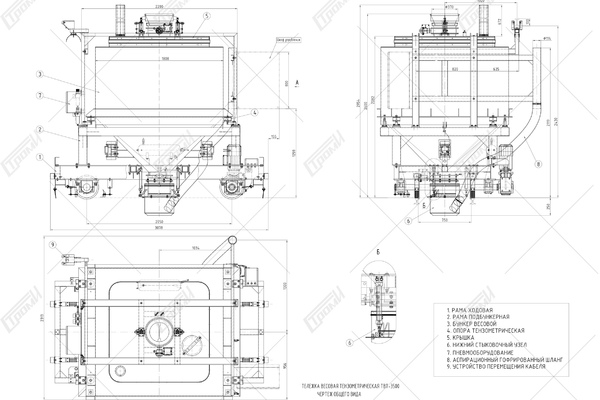

Показатели | ТВТ – 1000 | ТВТ – 2000 | ТВТ – 3500 |
---|---|---|---|
Наибольший предел взвешивания, кг | 1000 | 2000 | 3500 |
Наименьший предел взвешивания (НмПВ), кг | 1000 | ||
Вместимость бункера, м3 | 1,2 | 2,4 | 3,8 |
Грузоподъемность, кг | 1200 | ||
Погрешность взвешивания во всем диапазоне, кг | 1,0 | 1,0 | 1,0 |
Тип тензометрических датчиков | балочный BSA-1T | балочный, BSA-1T | балочный, H8C-1,5t-4B |
Количество тензометрических датчиков бункеров с расходными материалами смесителей | 4 2 - 22 1 - 9 | 4 | 4 |
Управление | автоматизированное электропневматическое | электропневматическое | электропневматическое |
Электрическое питание, В | 380 ± 38 | 380 ± 38 | 380 ± 38 |
Частота, Гц | 50 ± 1 | 50 ± 1 | 50 ± 1 |
Пневматическое питание, МПа | 0,5 – 0,8 | 0,5 – 0,8 | 0,5 – 0,8 |
Максимальная скорость перемещения, м/с | 1,5 | 0,63 | 0,63 |
Максимально допустимое ускорение, м/с2 | 0,66 | 0,25 | 0,21 |
Габаритные размеры (Д х Ш х В), мм | 2750 x 2624 x 2471 | 3078 x 2728 x 2441 | 3078 x 2313 x 3207 |
Масса, кг, не более | 1950 | 2790 | 2700 |
