Универсальные дозировочные комплексы
НАЗНАЧЕНИЕ
Комплексы дозировочные универсальные КДУ-Г применяются для дозирования хорошо сыпучих компонентов (песок, полевой шпат, колумитовый шлак и другие) в различных отраслях промышленности. Конструкция данных комплексов предполагает использование гравитационных питателей при разгрузке и загрузке материалов.
технические характеристики

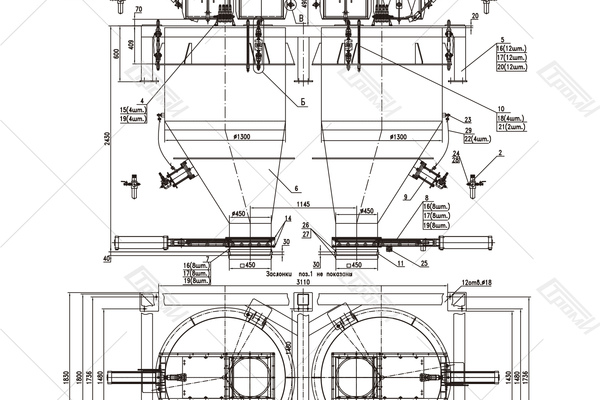

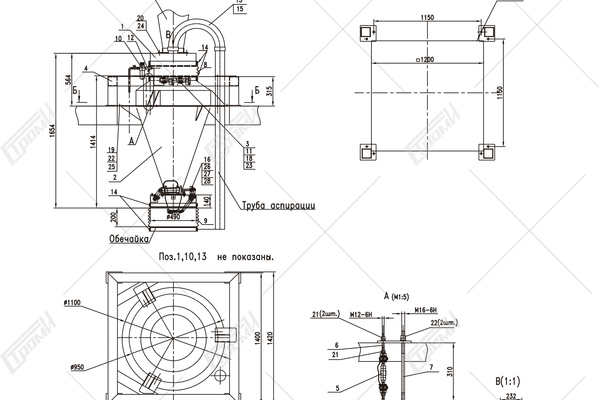

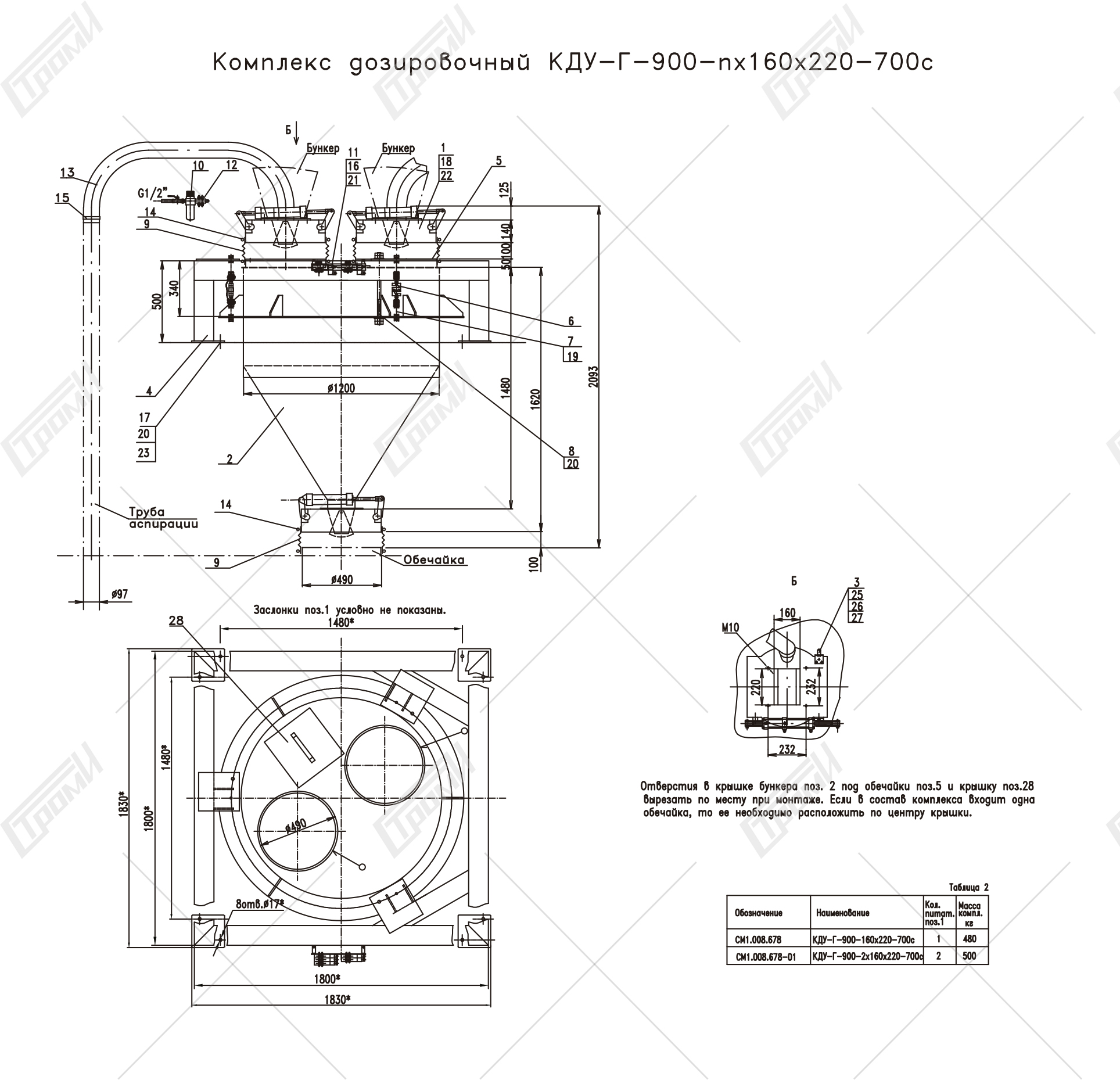

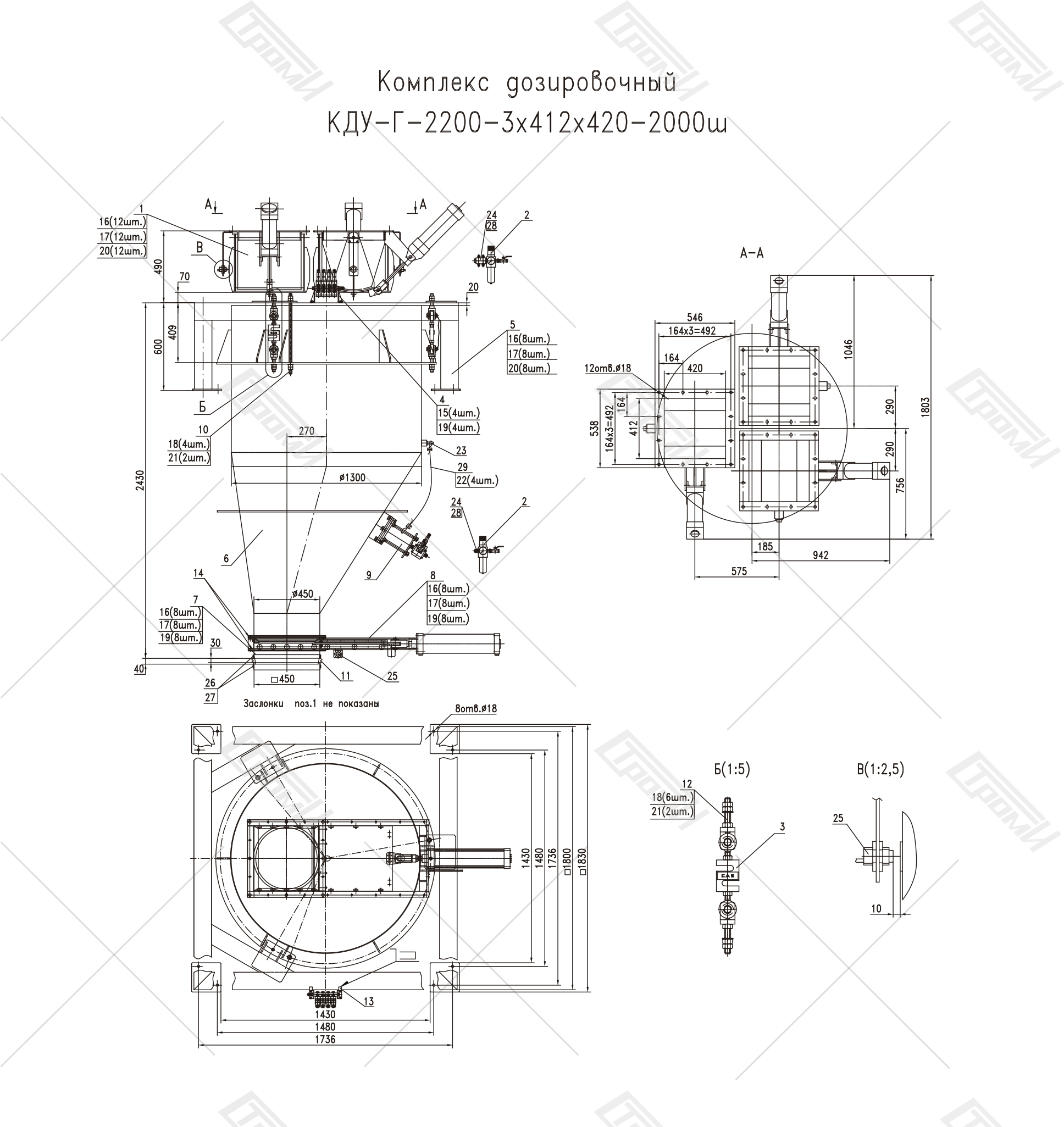

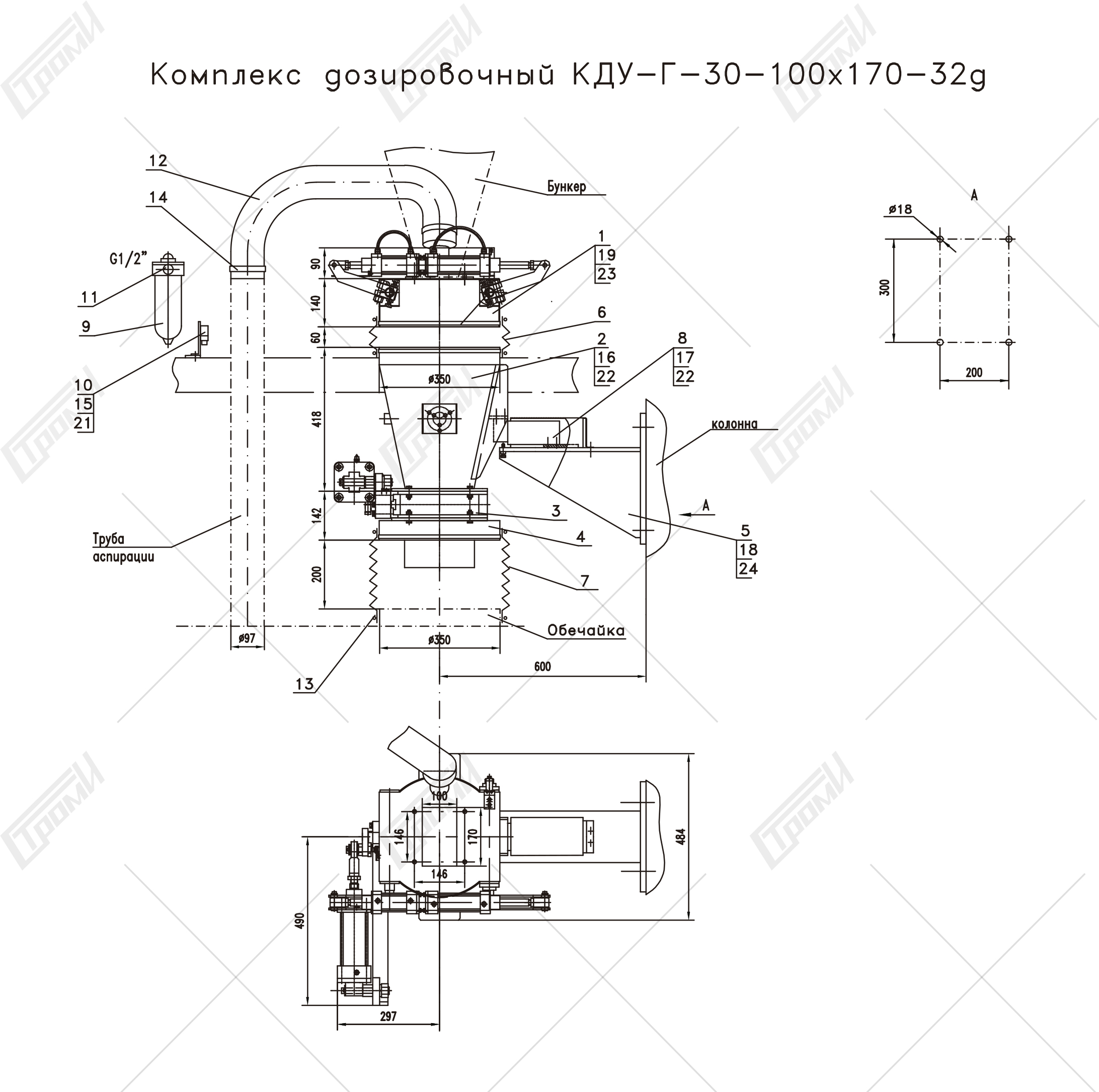

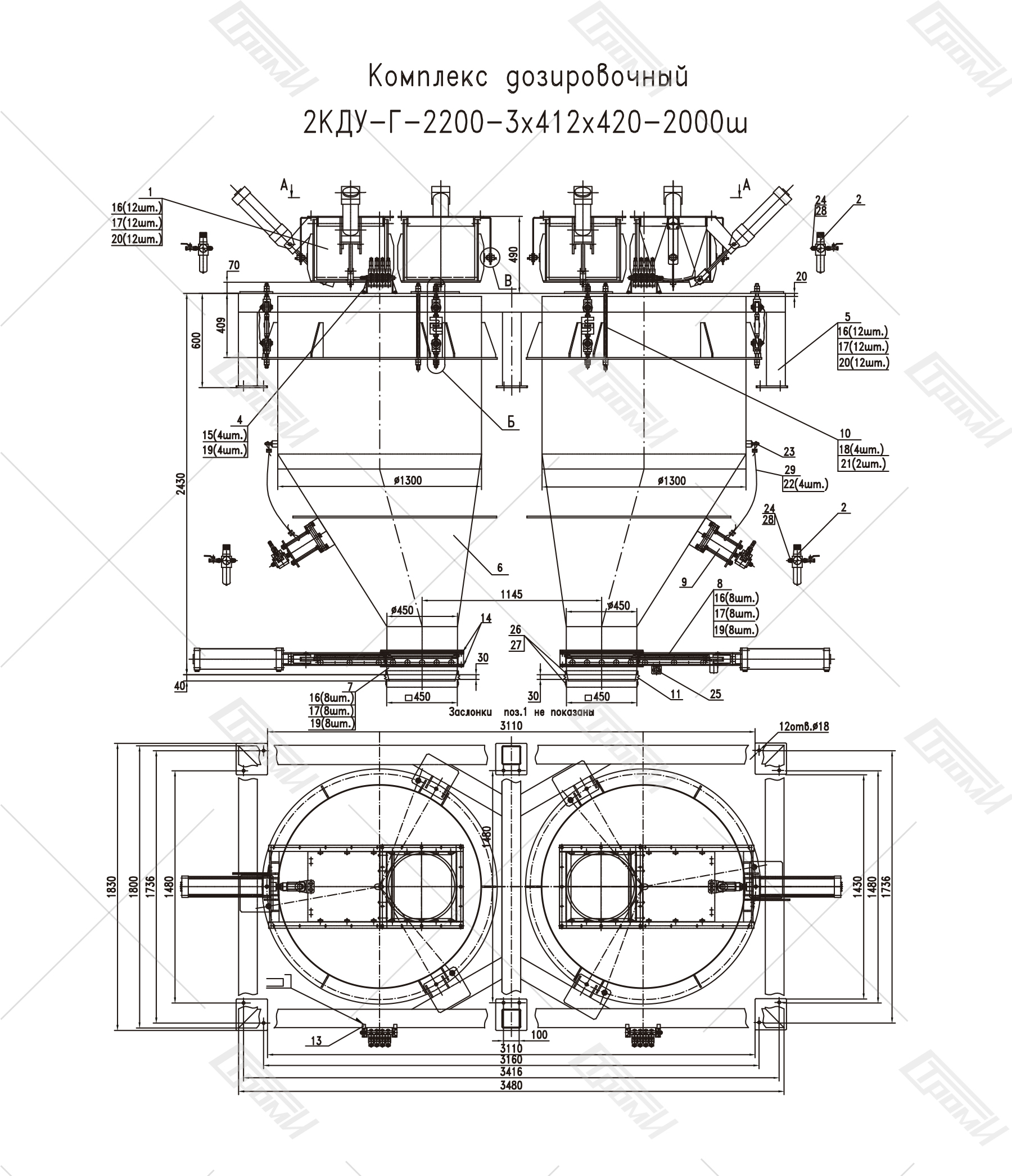

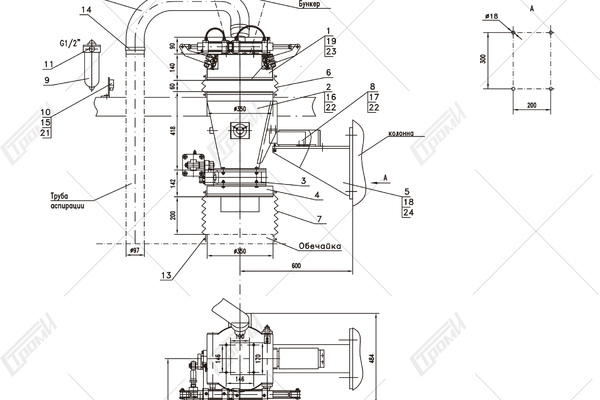

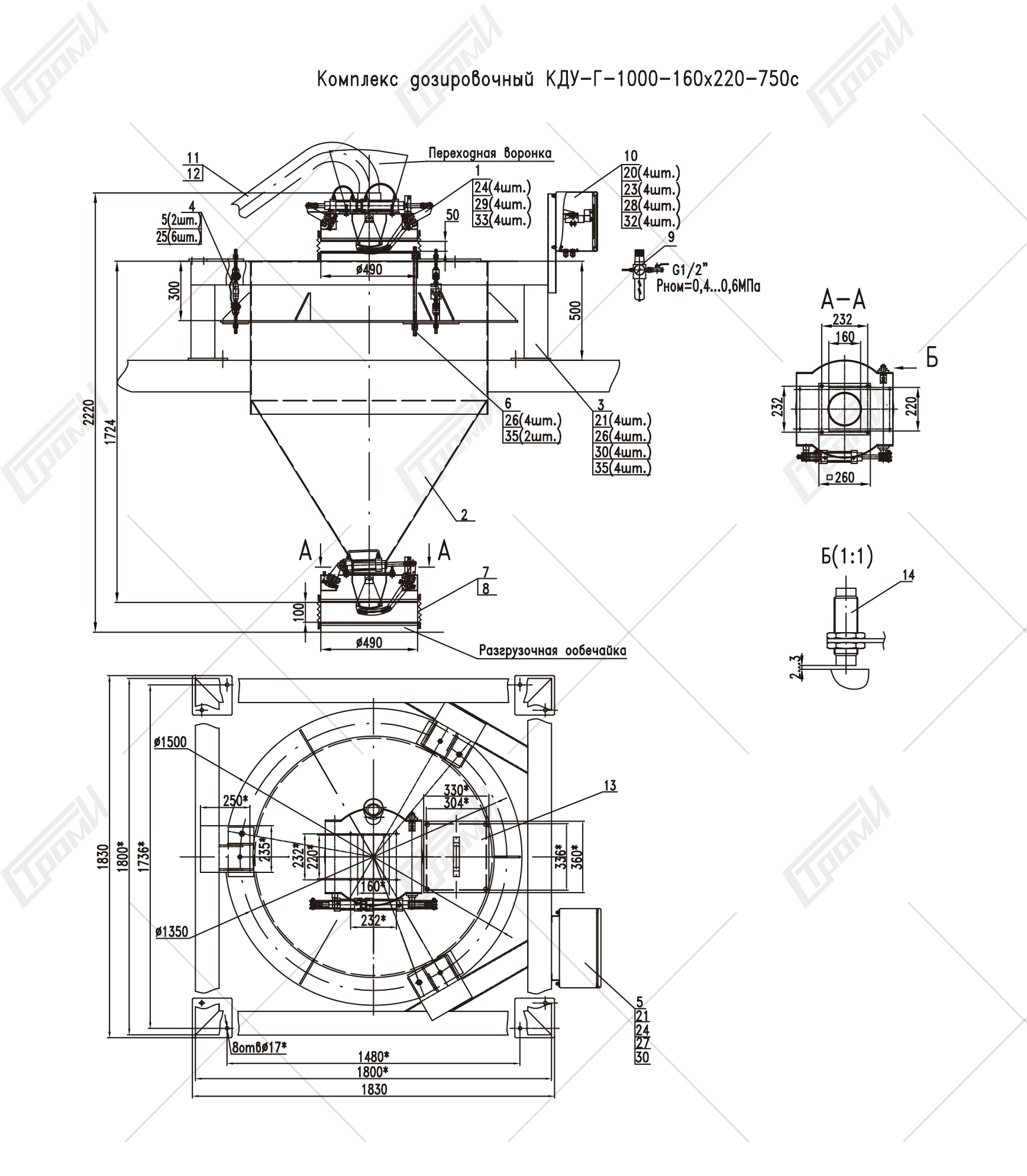

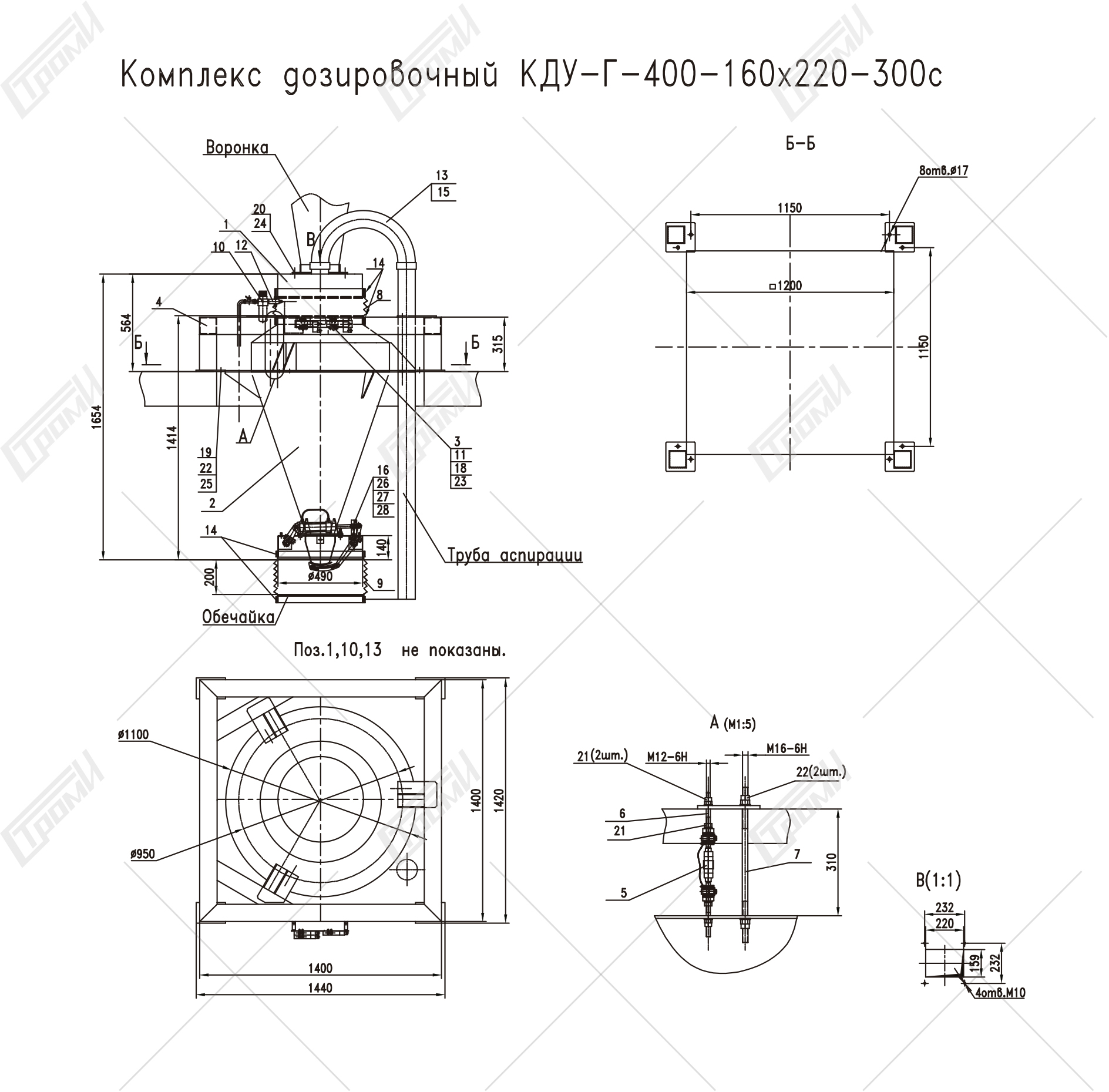

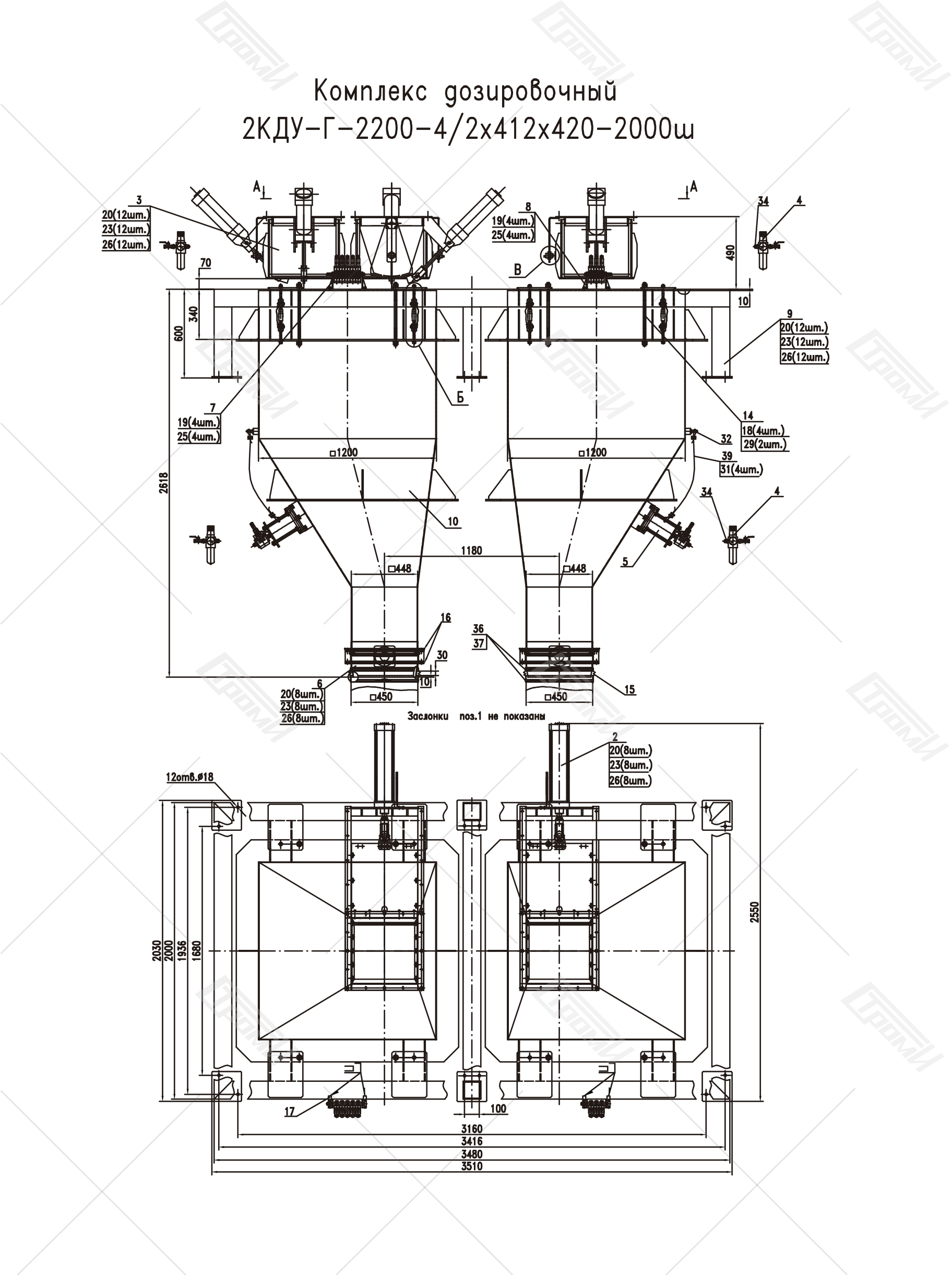

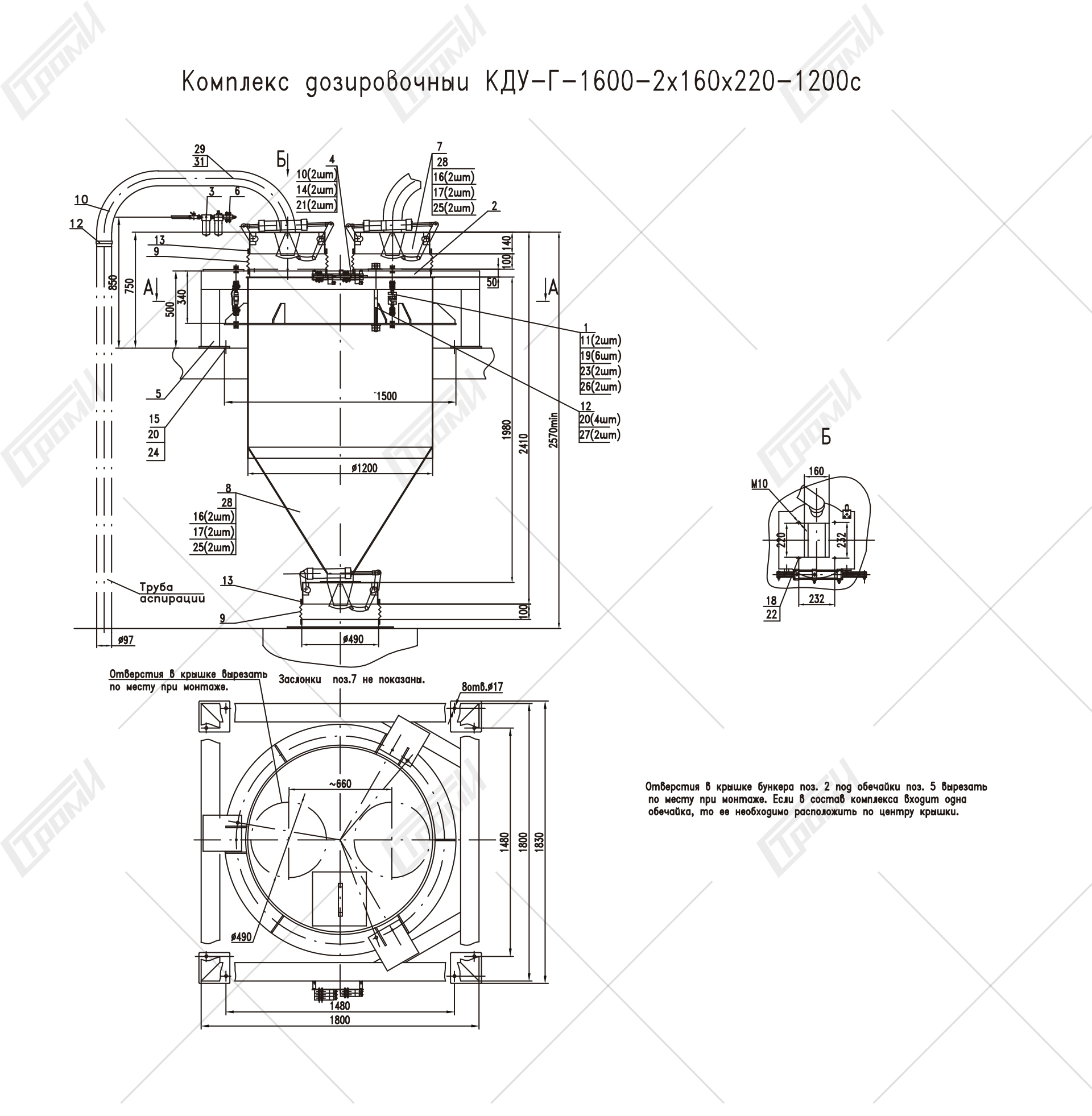

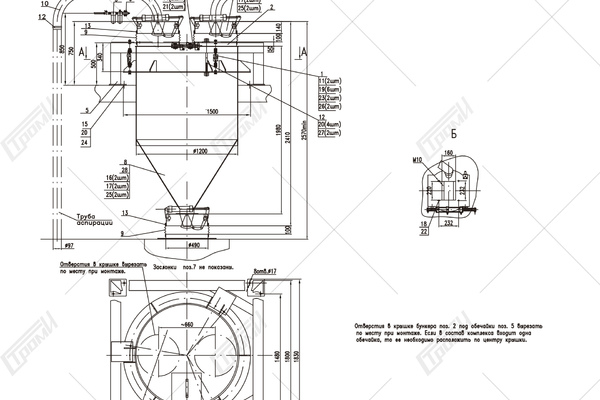

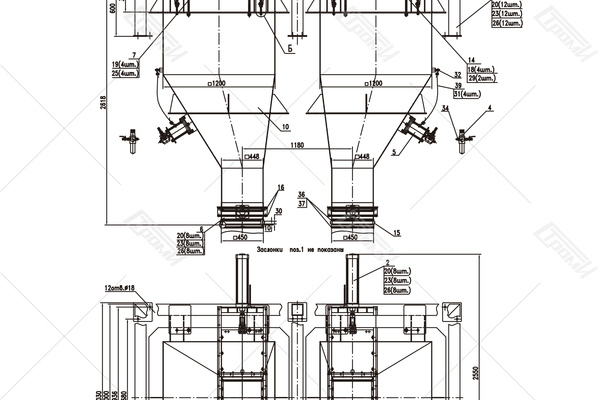

| Показатели | 2КДУ-Г -2000-3х 412х420- 2000ш | 2КДУ-Г -2200-4/2х 412х420- 2000ш | КДУ-Г -2200-3х 412х420 -2000ш | КДУ-Г -30-100х 170-32д | КДУ-Г -150-160х 220-130с | КДУ-Г -400-160х 220-300с | КДУ-Г -900-160х 220-700с | КДУ-Г -1000-160х 220-750с | КДУ-Г-1600- nx160х220 -1200с |
|---|---|---|---|---|---|---|---|---|---|
| Наименьший предел дозирования (НмПД), кг | 1600 | 1600 | 1600 | 20 | 100 | 280 | 600 | 600 | 1100 |
| Наибольший предел дозирования (НПД), кг | 2200 | 2200 | 2200 | 30 | 150 | 400 | 900 | 1000 | 1600 |
| Продолжи- тельность цикла дозирования, c, не более | 150 | 150 | 150 | 30 | 30 | 60 | 180 | 180 | 150 |
| Предел допускаемых отклонений среднего значения массы дозы, % | ±0,1 | ±0,1 | ±0,5 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| Объем бункера, л | 2000 | 2000 | 2000 | 32 | 130 | 300 | 700 | 750 | 1200 |
| Масса комплекса, кг | 1900 | 1900 | 1150 | 85 | 155 | 165 | 550 | 550 | 600 |
| Расход сжатого воздуха, приведенный к нормальным условиям (температура 20°С и давление 0,1МПа), м3/мин, не более | 0,5 | 0,5 | 0,5 | 0,5 | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 |
| Потребляемая мощность, Вт | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
| Тип питающих устройств | секторные заслонки | секторные заслонки | секторные заслонки | Гравита- ционный | Гравита- ционный | Гравита- ционный | Гравита- ционный | Гравита- ционный | Гравита- ционный |
| Условный проход секторной заслонки, мм | 412х420 | 412х420 | 412х420 | — | — | — | — | — | — |
| Количество питающих устройств | 3 | 4(2) | 3 | — | — | — | 1 или 2 | — | 1 или 2 |
| Тип разгрузочного устройства | шиберный затвор | шиберный затвор | шиберный затвор | — | — | — | — | — | — |
| Условный проход шиберного затвора, мм | 400х400 | 400х400 | 400х400 | — | — | — | — | — | — |
| Тип датчиков силоизме- рительных: тензоре- зисторный | Р=2000кг | Р=1000кг | Р=2000кг | Р=100кг | Р=100кг | Р=200кг | Р=1000кг | Р=1000кг | Р=1000кг |
| Количество датчиков силоизме- рительных | 3 | 4 | 3 | — | 3 | 3 | 3 | 3 | 3 |
