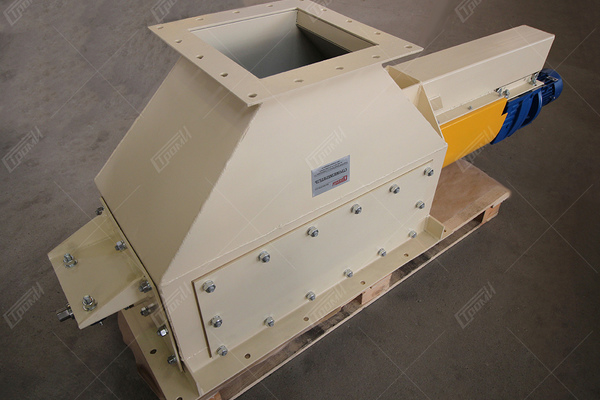

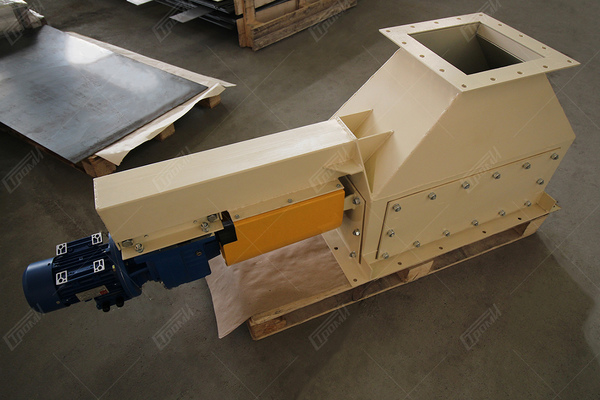

Дробилка неабразивных комкующихся материалов

НАЗНАЧЕНИЕ

Дробилка предназначена для измельчения малоабразивных склонных к слеживанию материалов, например кальцинированной соды, с влажностью не более 3% перед подачей в транспортирующее оборудование в производственных помещениях при температуре окружающего воздуха от -10° до +50°. Фактическая производительность зависит от свойств обрабатываемого материала, условий измельчения и уточняется при проектировании.

Устройство и принцип работы

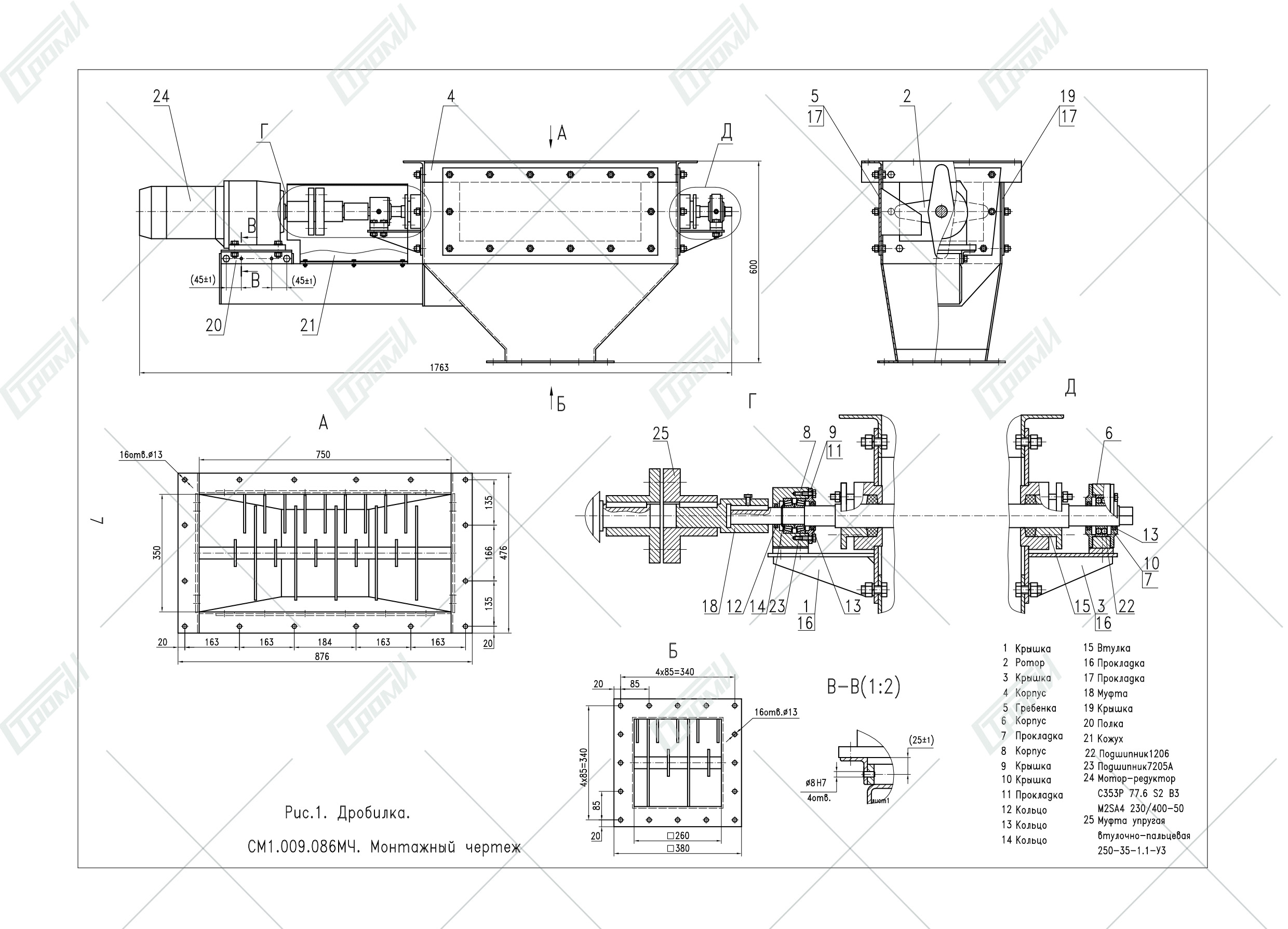

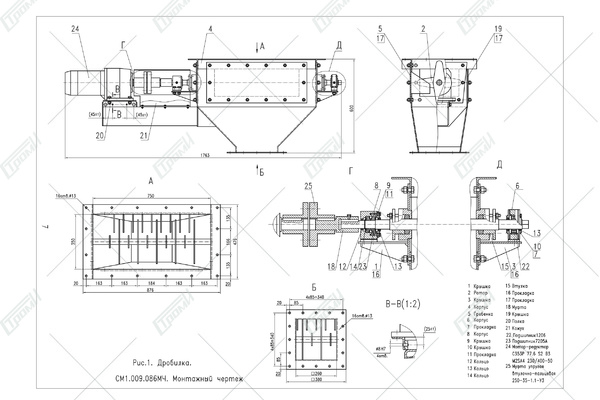

Дробилка состоит из следующих узлов:

– корпуса, изготовленного из листового материала, внутри которого установлен ротор, закрепленный в подшипниковых узлах

– гребёнки, которая крепится на стенке корпуса при помощи болтов

– мотор-редуктора, соединенного с ротором втулочно-пальцевой муфтой

Выходной вал и муфта с валом ротора закрыты кожухом. На стенке корпуса, противоположной гребёнке установлена съёмная крышка.

Материал для дробления подаётся через загрузочный фланец в корпусе дробилки между гребёнкой и рёбрами ротора. При вращении ротора происходит дробление материала между рёбрами гребёнки и ротора и просыпание его в разгрузочную воронку.
