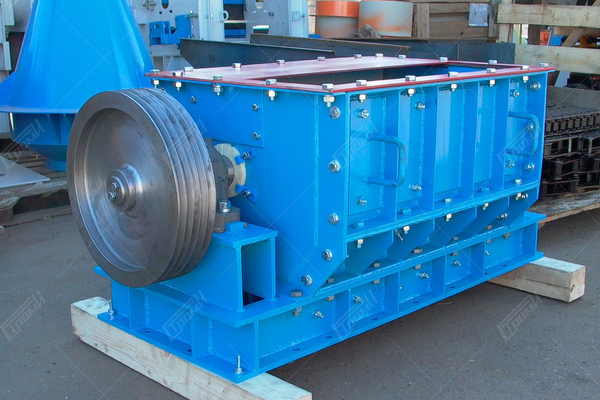

Роторная дробилка ДР-10

НАЗНАЧЕНИЕ

Роторная дробилка предназначена для измельчения различных кусковых материалов и может использоваться в горной и металлургической промышленности, а также при производстве строительных материалов перед подачей в транспортирующее оборудование в производственных помещениях при температуре окружающего воздуха от -5° до +40°.

Устройство и принцип работы

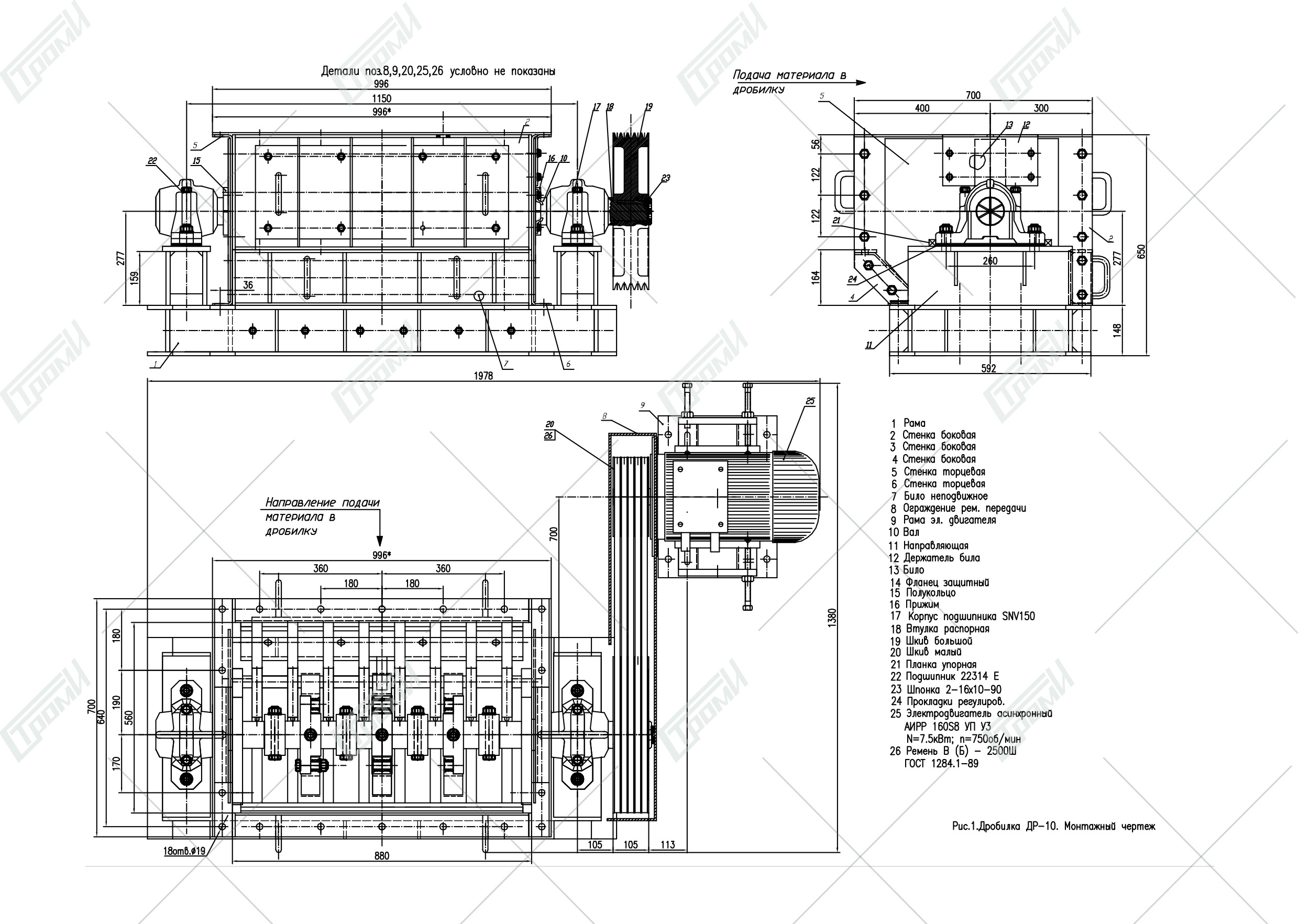

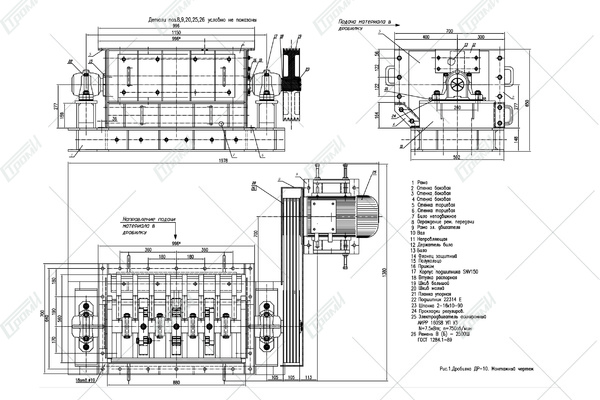

Дробилка ДР-10 состоит из следующих узлов:

– рамы, на которой расположен корпус дробилки с приводным валом, установленным на подшипниковых опорах. Вращение вала передается при помощи большего шкива посредством клиноременной передачи от малого шкива, установленного на валу электродвигателя. На приводном валу установлены держатели с билами, закрепленными при помощи болтовых соединений

– электродвигателя, установленного на отдельной раме.

Корпус дробилки состоит из боковых и торцовых стенок, соединенных при помощи болтовых соединений. Внутри корпуса к стенкам при помощи болтов крепится неподвижное било.

Материал для дробления подаётся через входной проем в корпусе дробилки между подвижной и неподвижной билами. При вращении приводного вала посредством удара подвижных бил по материалу происходит интенсивное измельчение материала.  Далее измельченный материал выгружается через выходное отверстие дробилки. Регулирование работы дробилки происходит посредством блока управления.
