Поворотные механизмы для сброса капли

НАЗНАЧЕНИЕ, УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

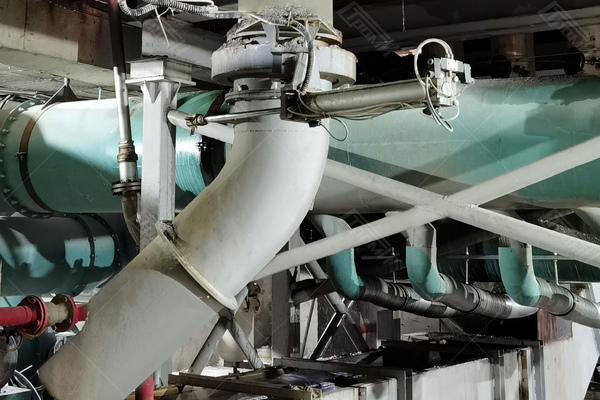

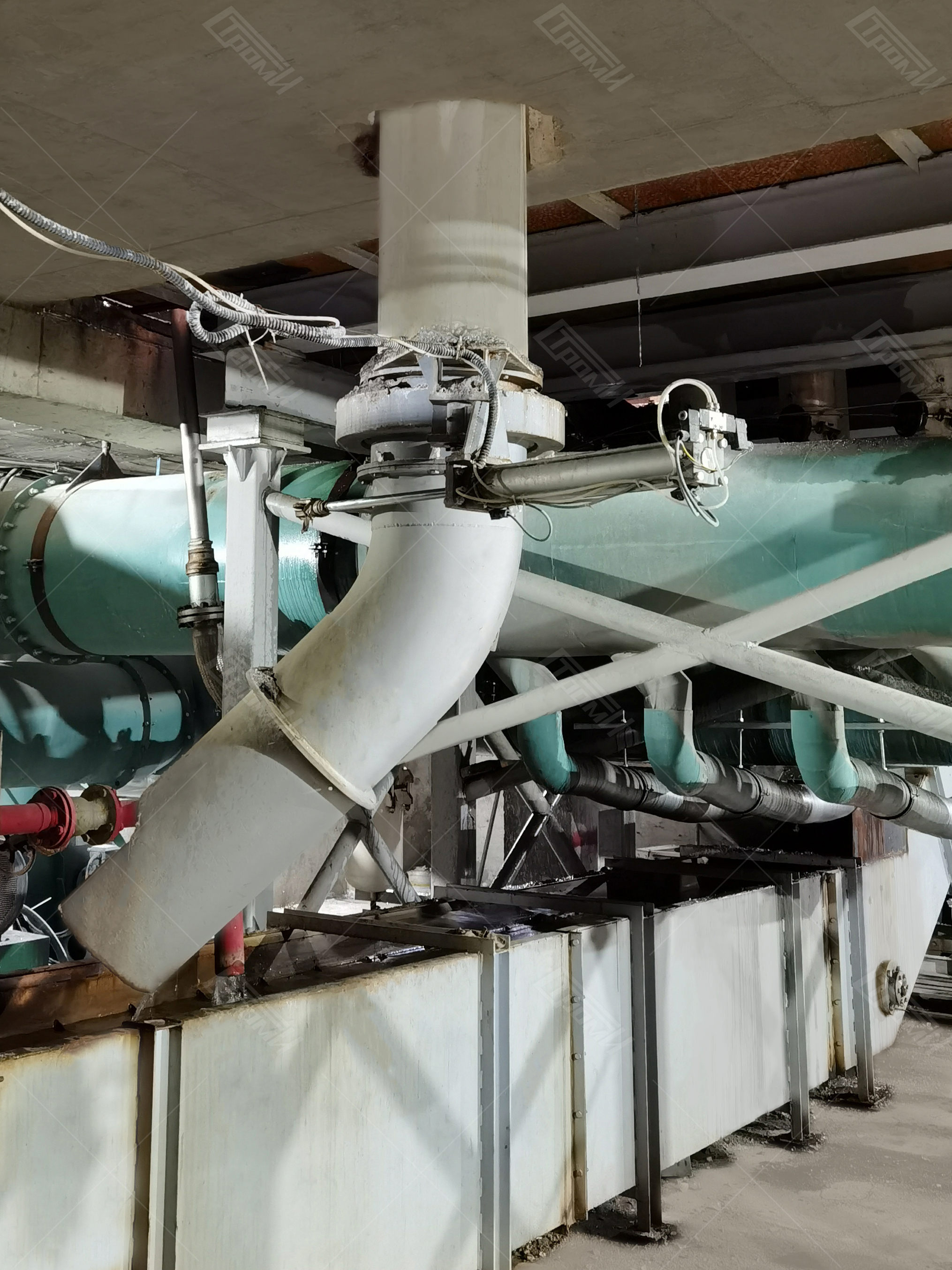

Механизм поворота желоба сброса капли предназначен для сброса массы стекольного расплава в виде капель в установку грануляции стекла или в передвижную тару. Управление механизмом автоматическое.

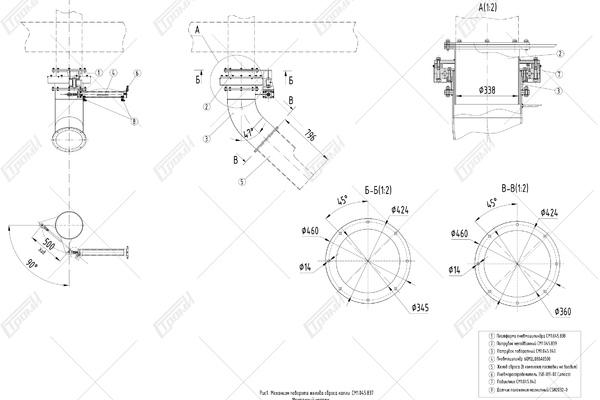

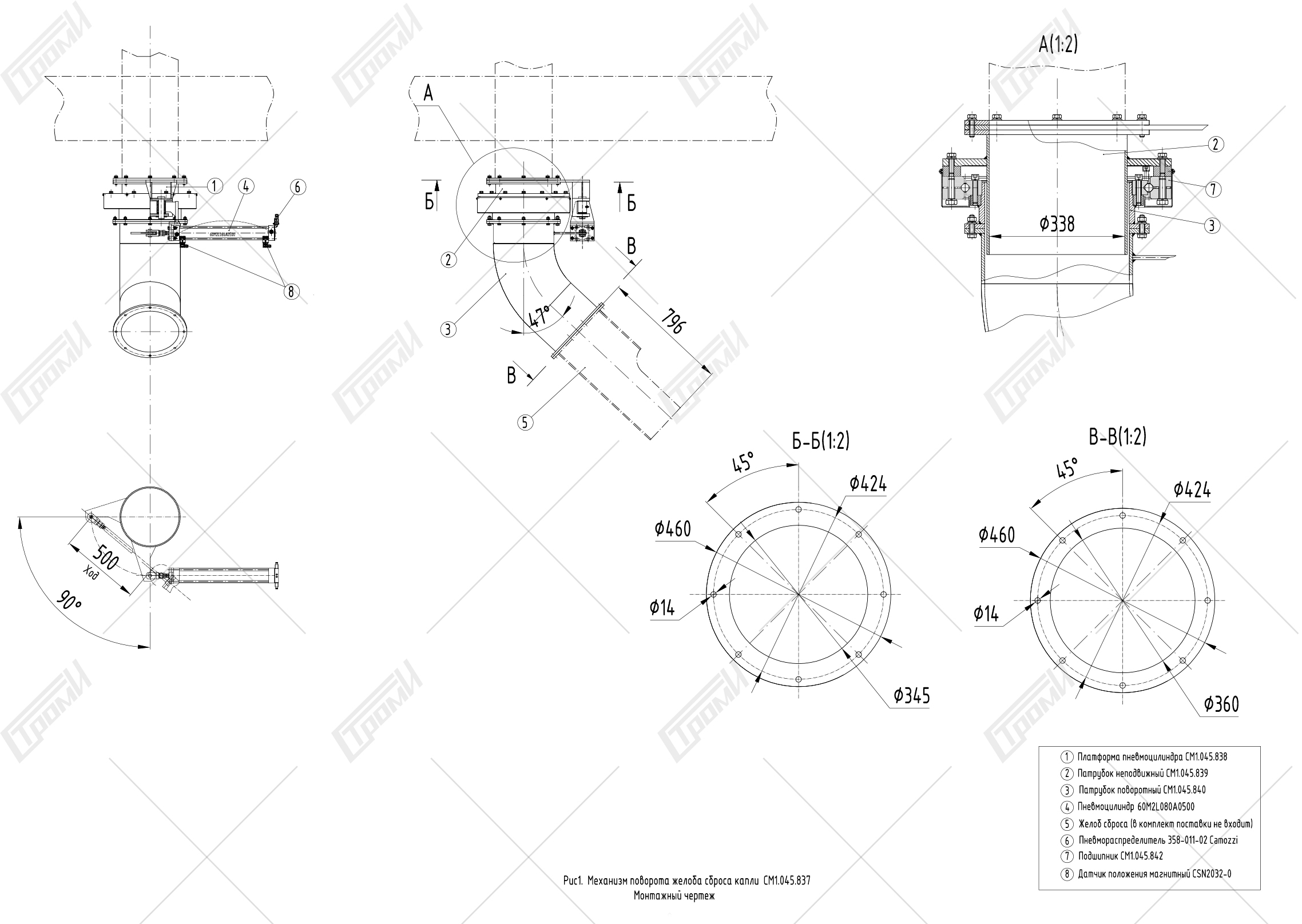

Механизм поворота состоит из следующих основных частей: платформы пневмоцилиндра, патрубка неподвижного, патрубка поворотного, вращающегося вокруг патрубка неподвижного на 90 градусов посредством подшипника. Пневмоцилиндр закреплен к платформе на поворотном кронштейне. Шток пневмоцилиндра соединен с патрубком поворотным. К патрубку поворотному через фланцевое соединение прикреплен желоб сброса стекломассы (в комплект поставки не входит). На пневмоцилиндре установлены магнитные датчики положения штока, контролирующие крайние положения патрубка.

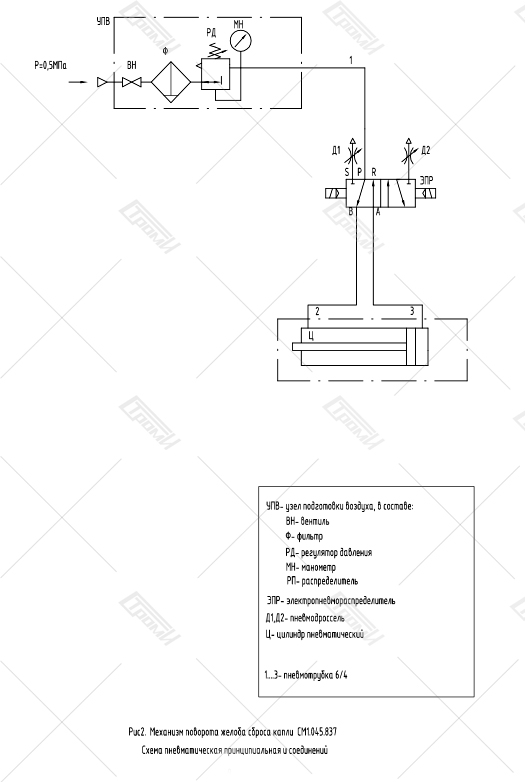

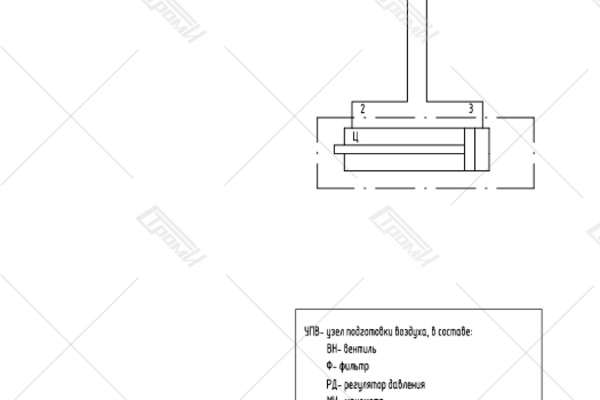

Пневмооборудование состоит из узла подготовки воздуха, пневмораспределителя, фитингов, пневмотрубок.

При поступлении электрического сигнала на соленоид пневмораспределителя, воздух поступает в соответствующую полость пневмоцилиндра, происходит перемещение штока пневмоцилиндра из одного крайнего положения в другое и поворот механизма в требуемую позицию – на сброс стекла в тару или в гранулятор.
