Шаттл-конвейер предназначен для транспортирования сыпучих порошкообразных, мелкозернистых и кусковых материалов фракцией не более 30 мм, не склонных к слеживанию и налипанию, насыпной массой не более 2 г/см³ с углом естественного откоса не более 60° и влажностью не более 3% в горизонтальном положении в производственных помещениях при температуре от -20° до 60°. Фактическая производительность зависит от свойства транспортируемого материала, условий транспортирования и уточняется при проектировании.

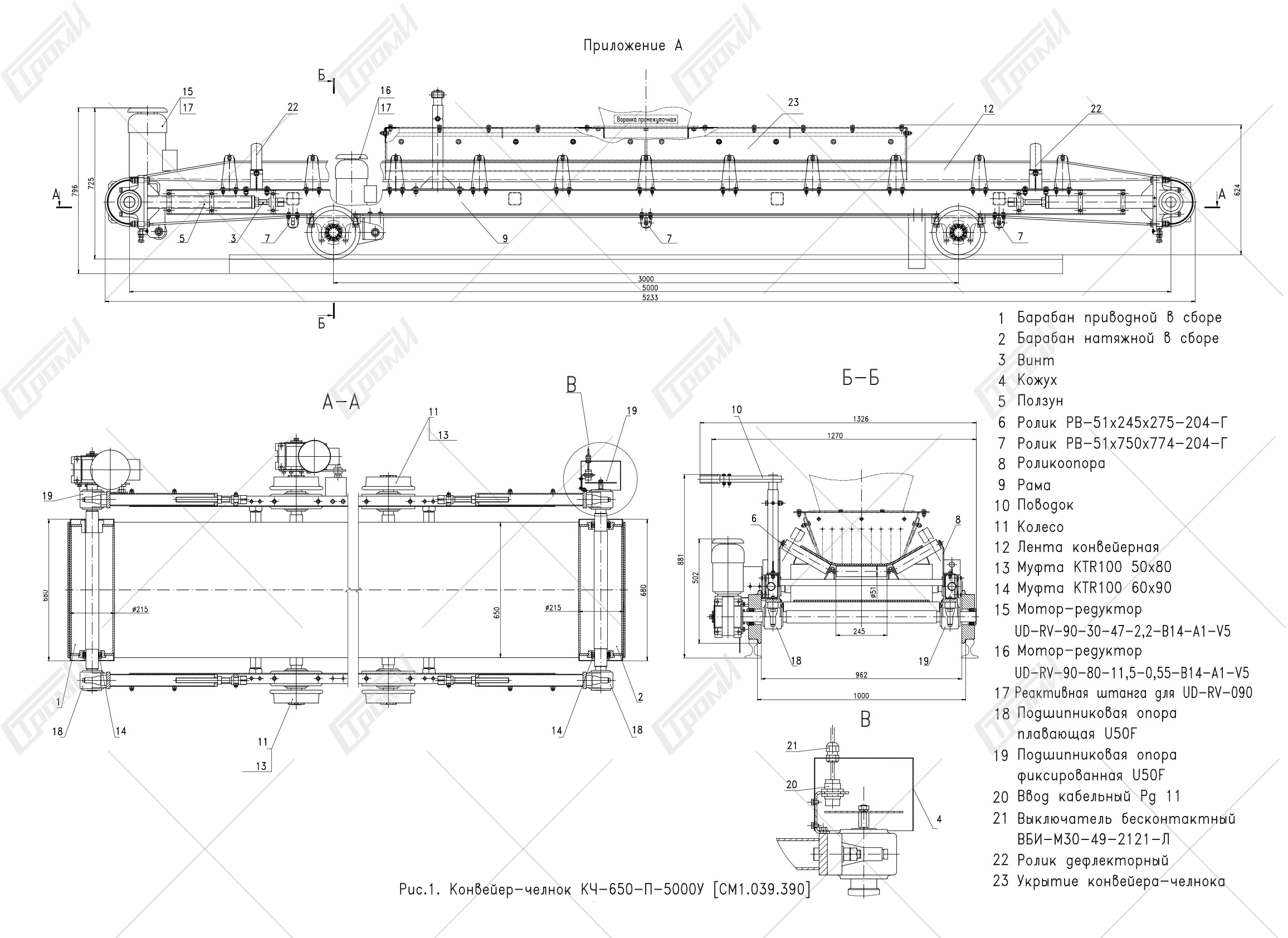

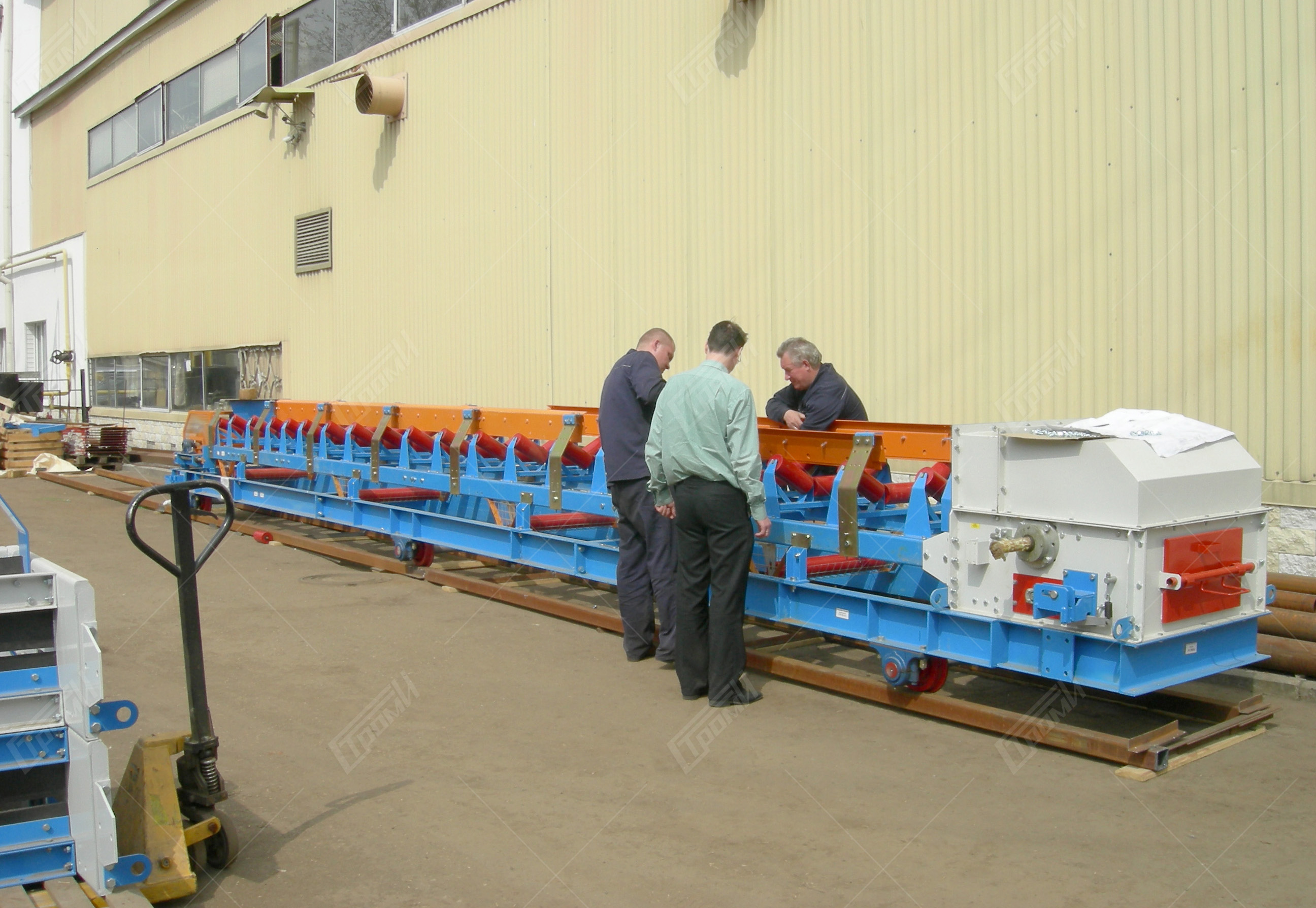

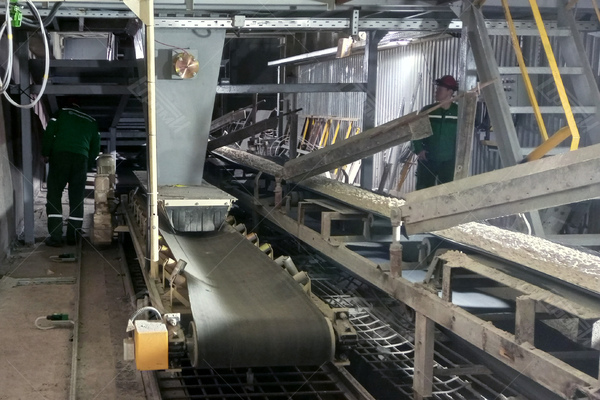

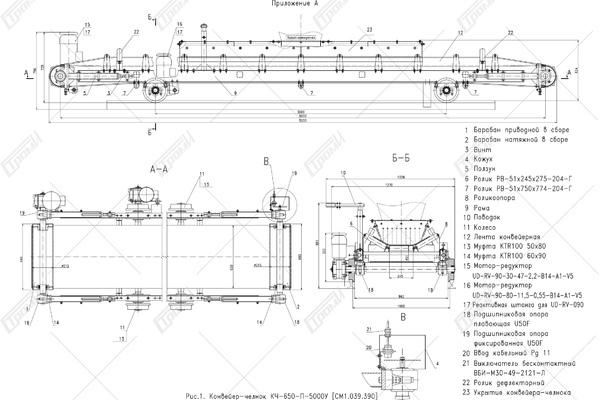

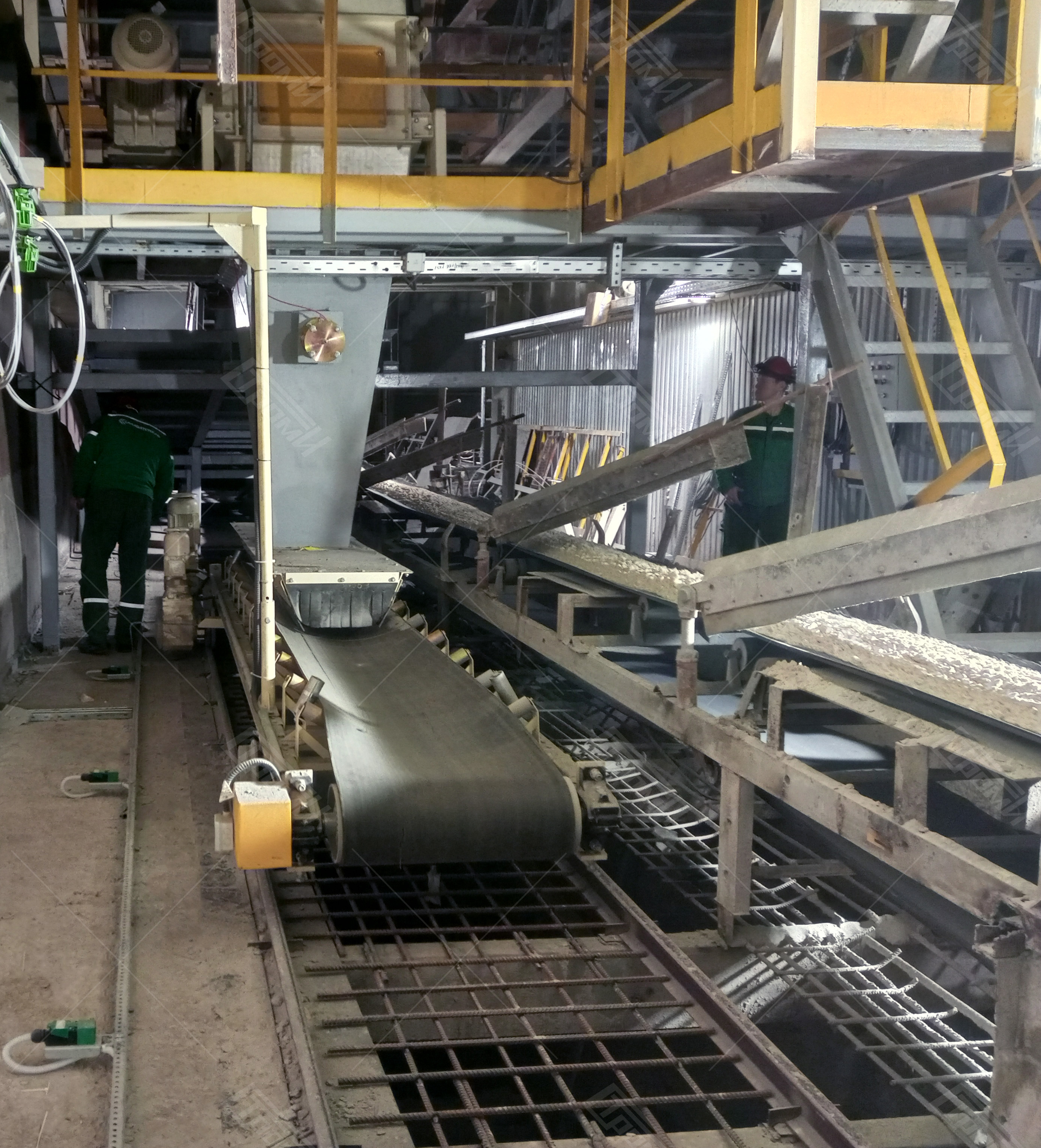

Шаттл-конвейер представляет собой транспортирующее устройство непрерывного действия, перемещающееся по внутрицеховому рельсовому пути.
Рабочие органы конвейера:
– Непрерывная лента, несущая на себе транспортируемый груз. Посредством трения между лентой и приводным барабаном, вращение приводного барабана преобразуется в поступательное движение ленты, натяжение которой осуществляется натяжными винтами, расположенными в хвостовой части конвейера. Верхняя часть ленты перемещается по роликоопорам желобчатой конструкции, нижняя – по прямым роликам. Вращение приводного барабана производится посредством мотор-редуктора закрепленного на валу приводного барабана.
– Колёса, перемещающие конвейер по рельсовому пути. Вращение приводной колёсной пары производится посредством мотор-редуктора, который закреплен на приводном валу колёсной пары.
– Укрытие конвейера, представляющее собой удлиненный короб, снабженный резиновыми экранами, параллельными движению ленты конвейера и резиновыми фартуками, закрывающими вход-выход из короба перпендикулярно ленте конвейера. Укрытие крепится к бункеру, подающему материал на конвейер, через промежуточную воронку и непосредственно с конвейером не связано.
– Дефлекторные ролики, предотвращающие увод ленты в ту или иную сторону от оси конвейера.

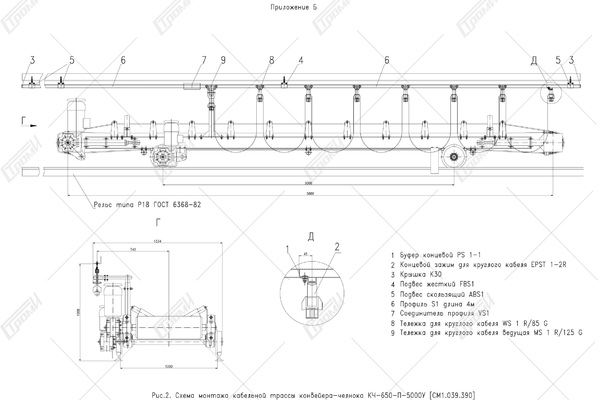

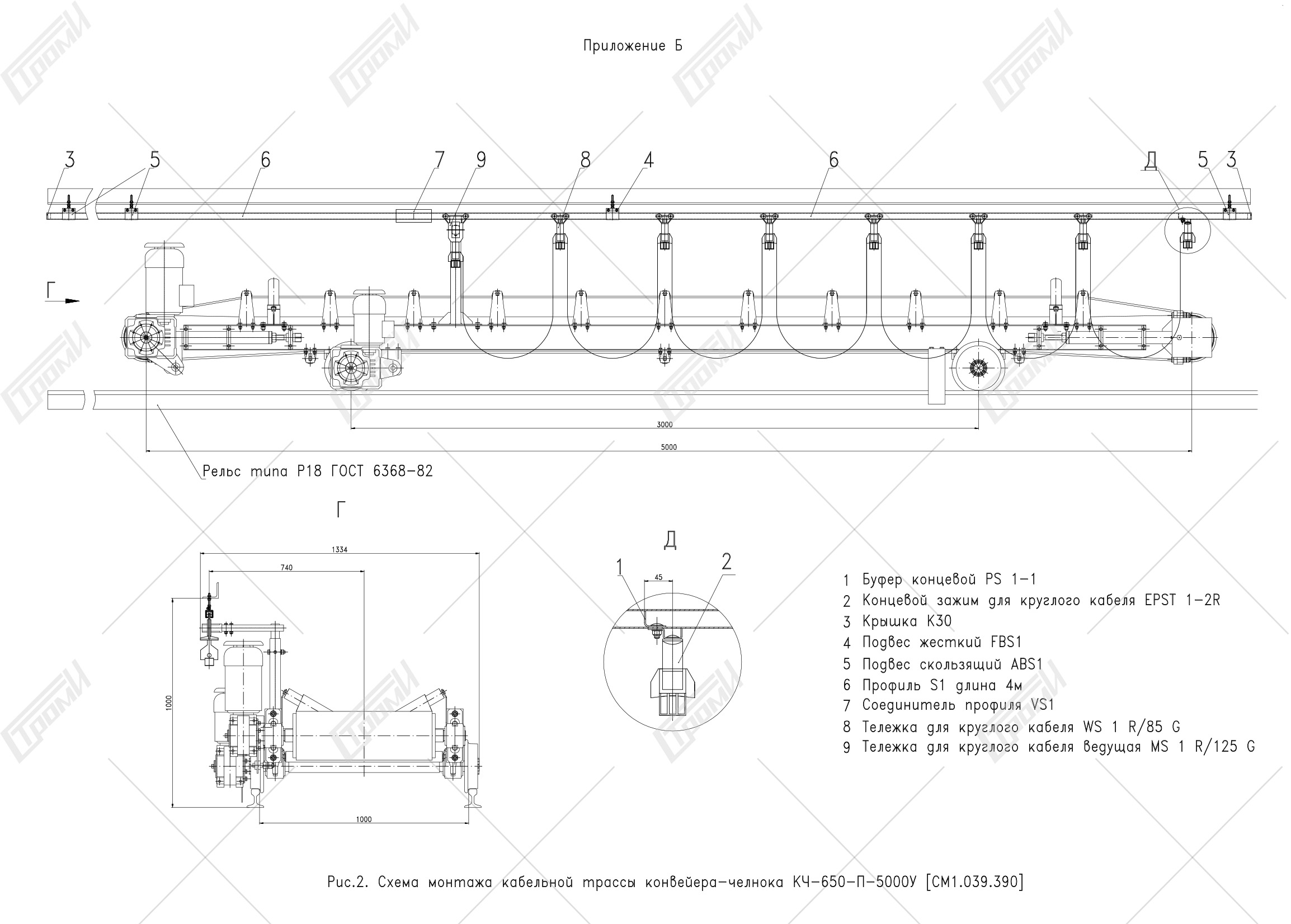

– Комплект для кабельных тележек, осуществляющий перемещение кабеля по профилю, вслед за движущимся конвейером.
Параметры | Значение |
---|---|
Ширина ленты, мм | 650 |
Длина между осями барабанов приводной и натяжной станций, мм | 5000 |
Производительность для материала с насыпной массой 1,75 г/см³, т/ч (м³/ч) | 63 (36) |
Скорость движения ленты, м/с | 0,53 |
Тип рельса железнодорожного по ГОСТ 6368 – 82 | P18 |
Ширина колеи по внутренним сторонам головок рельс, мм | 1000 |
Скорость движения конвейера, м/с | 0,13 |
Частота вращения приводного барабана, об/мин | 47 |
Частота вращения приводного вала колёс, об/мин | 11,5 |
Диаметр приводного барабана, мм | 215 |
Диаметр натяжного барабана, мм | 215 |
Диаметр колёс, мм | 215 |
Тип натяжного устройства / длина натяжки, мм | винтовой / 150 |
Напряжение электрического питания, В | 380 |
Потребляемая мощность мотор-редуктора приводного барабана, кВт | 2,2 |
Потребляемая мощность мотор-редуктора приводного вала колёс, кВт | 11,5 |
