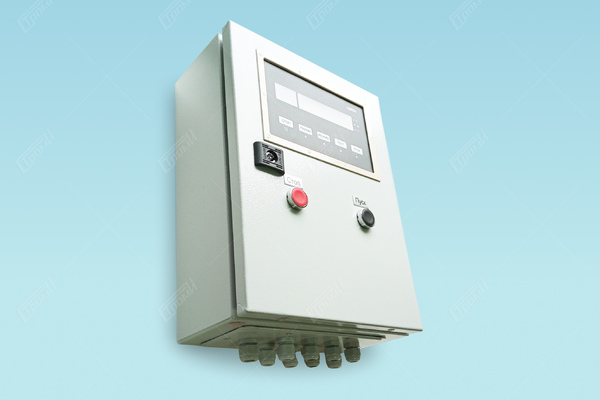

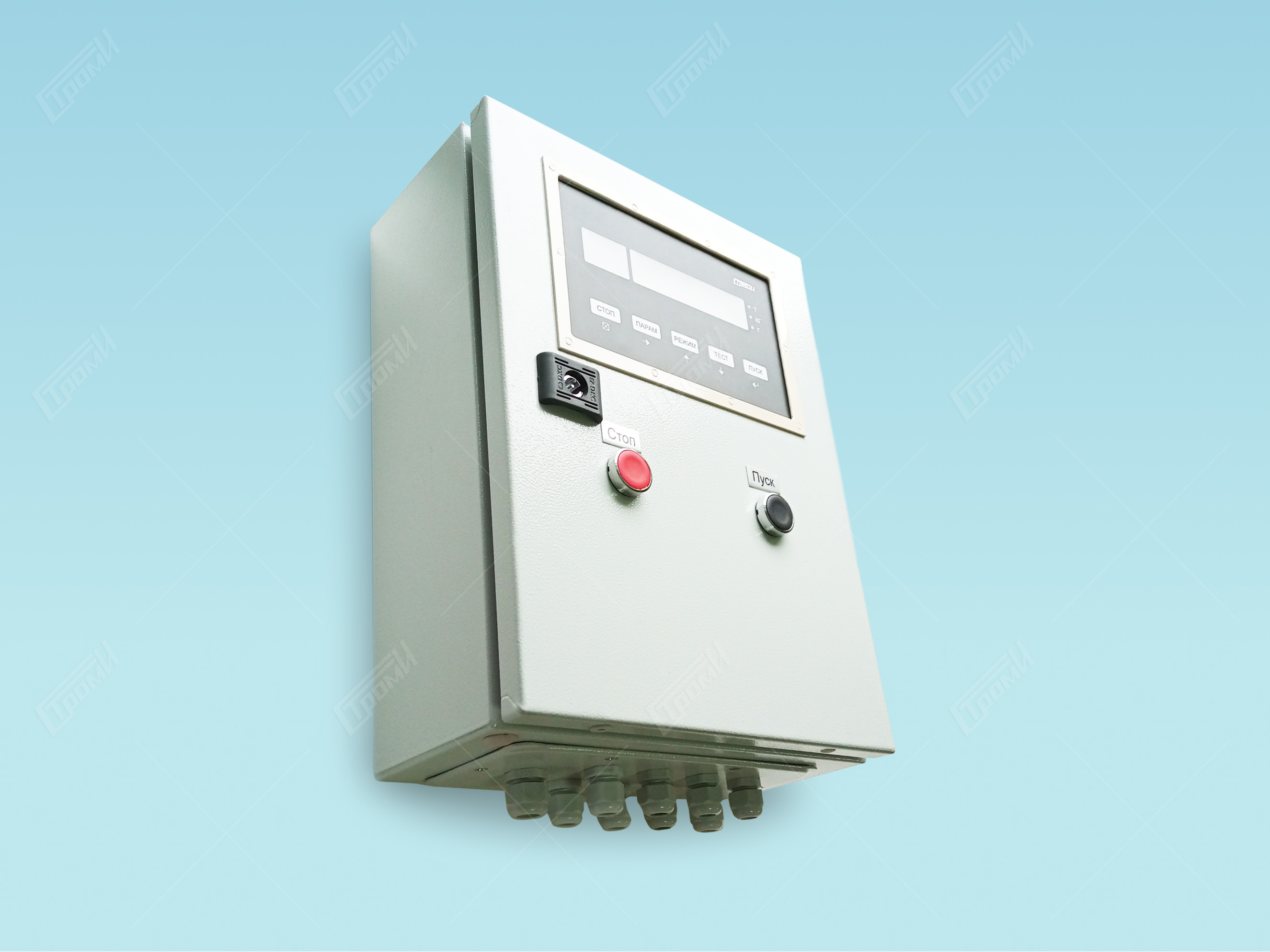

Блок управления БУ – 1053
НАЗНАЧЕНИЕ
Блок управления БУ-1053 предназначен для использования в качестве измерительного преобразователя для управления дифференциальными дозаторами непрерывного действия. Дифференциальный дозатор представляет собой бункер установленный на тензометрических датчиках для непрерывного измерения веса и питатель с регулируемой производительностью, выгружающий материал из бункера, а также дискретный датчик, сигнализирующий о загрузке материала в бункер. Во время, когда не производится загрузка материала в бункер, блок обеспечивает поддержание заданной производительности, а во время загрузки материала поддерживает постоянный сигнал управления на питателе.
технические характеристики
| Параметры | Значение |
|---|---|
| Количество дифференциальных входов для подключаемых датчиков | 4 |
| Схема подключения тензорезисторных датчиков | 6-ти или 4-х проводная |
| Напряжение питания датчиков, В | 5 |
| Погрешность преобразования сигнала в код | 0,05% |
| Основной диапазон значений рабочих коэффициентов передачи подключаемых тензодатчиков, мВ / В | 0,9 – 3,6 |
| Аналоговые выходы / Нормированный диапазон, – / мА | 2/4 – 20 |
| Дискретные выходы / Напряжение питания выходов / Максимальный ток, – / В /мА | 3 симистор, 5 транзист /~220, =24/1000,50 |
| Дискретные входы / Напряжение питания входов, – / В | 8/24 |
| Интерфейс / протокол | RS – 485, RS422 изолированный / Modbus |
| Питание, В / А | ~220 / 0,06 |
| Габаритные размеры, мм | 300х400х150 |
