УСТРОЙСТВО И НАЗНАЧЕНИЕ

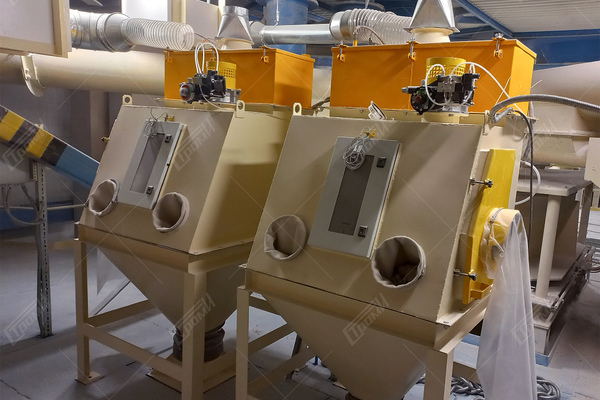

Станция растаривания предназначена для выполнения операций по опорожнению полиэтиленовых нетканых мешков от транспортируемых в них порошкообразных и мелкокусковых (до 6 мм) материалов и обеспечивает защиту оператора от контакта и вдыхания вредных и ядовитых веществ. Станция растаривания в данной комплектации не предназначена для работы во взрывоопасных помещениях.

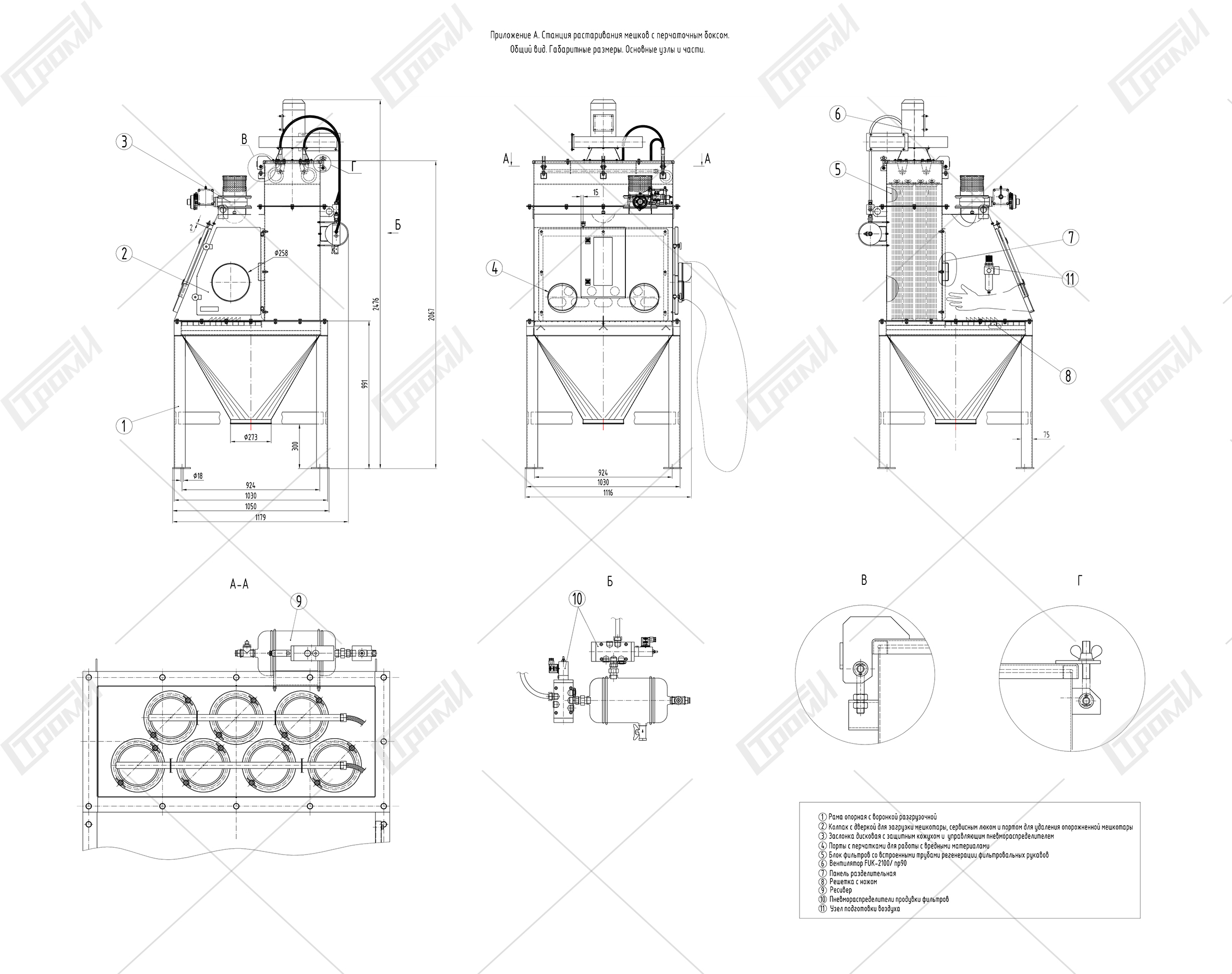

Станция растаривания состоит из:

рамы опорной с разгрузочной воронкой (поз. 1)

колпака с дверкой для загрузки мешкотары, сервисным люком, портом для удаления опорожненной мешкотары (поз. 2)

заслонки дисковая с защитным кожухом и  управляющим пневмораспределителем (поз. 3)

портов с перчатками для работы с вредными материалами (поз. 4)

блока фильтров (поз. 5) со встроенными трубами регенерации фильтровальных рукавов

вентилятора (поз. 6) на крышке блока фильтров

панель разделительная (поз. 7) с отверстиями для удаления запыленного воздуха из зоны растаривания

решетки (поз. 8) с ножом

ресивера (поз. 9) с установленными на нем пневмораспределителями (поз. 10) регенерации фильтров

узла подготовки воздуха (поз. 11)

Опорная рама с разгрузочной воронкой является несущим элементом конструкции изделия. Она представляет собой цельную сварную конструкцию, на которой закреплен колпак с дверкой для загрузки мешкотары. На разгрузочной воронке установлена решетка поз. 8 со встроенным в её конструкцию ножом для вскрытия полиэтиленовых мешков.  В пятках рамы имеются отверстия для крепления её к полу. В комплект поставки станции растаривания входят хомуты для соединения рукавом выходной горловины разгрузочной воронки станции с обечайкой приемного бункера или другого агрегата.

Колпак с дверкой служит для ограждения рабочей зоны растаривания мешков. На колпаке установлен блок фильтров со встроенными трубами регенерации фильтров, вентилятор, ресивер.  Внутри колпака установлен светильник для освещения рабочей зоны при растаривании мешков. Колпак конструктивно разделен на  рабочую зону растаривания мешков и зону расположения фильтровальных элементов посредством съемной разделительной панели поз. 7. Заслонка дисковая поз. 3 расположена в верхней части колпака и служит для притока воздуха извне в полость станции растаривания при включении вентилятора.

Два порта с перчатками расположены на передней панели станции растаривания. Перчатки предназначены для исключения контакта кожных покровов рук с растариваемым материалом после вскрытия мешка.

Блок фильтров расположен в задней части колпака и представляет собой набор фильтровальных рукавов, надетых на проволочный каркас с фланцем, который закреплен через уплотнительную прокладку к оголовку колпака станции растаривания. При замене фильтровальных рукавов необходимо снять гибкие пневмотрубки с крышки оголовка станции растаривания, откинуть крышку с вентилятором на петлях на 90°, отвернуть гайки крепления фильтровальных элементов к оголовку колпака, вынуть из оголовка каркас с фильтровальным рукавом. Данные работы выполнять с использованием средств индивидуальной защиты кожных покровов, органов зрения и дыхания.

Вентилятор закреплен через переходный патрубок к крышке оголовка станции растаривания и служит для удаления отфильтрованного воздуха из полости станции для дальнейшей тонкой очистки.

Ресивер с пневмораспределителями и узел подготовки воздуха являются частью пневмосистемы станции растаривания и служат для регенерации фильтровальных элементов при их засорении растариваемым материалом. Корпус ресивера выполнен из алюминиевого сплава. В ресивере имеется кран для слива конденсата и порты для установки пневмооборудования.

В целях безопасности обслуживающего персонала регенерация фильтровальных элементов должна выполняться только при закрытом положении дверки станции растаривания.
