Сортировка

НАЗНАЧЕНИЕ

Сортировка предназначена для разделения сыпучих мелкозернистых материалов малой и средней абразивности с насыпным весом до 2000 кг/м3 по классам крупности на сите с соответствующим размером ячеек. Сортировки С-1-1000 разделяют материал на два класса крупности, сортировки С-2-1000 на три класса крупности и различаются количеством просеивающих поверхностей. Фактическая производительность зависит от характеристик входного материала, типоразмера сеток просевных поверхностей и должна уточняться при заказе оборудования. Размеры ячеек просеивающих поверхностей уточняются при заказе оборудования, графы заполняются при отправке оборудования.

Устройство и принцип работы грохота инерционного

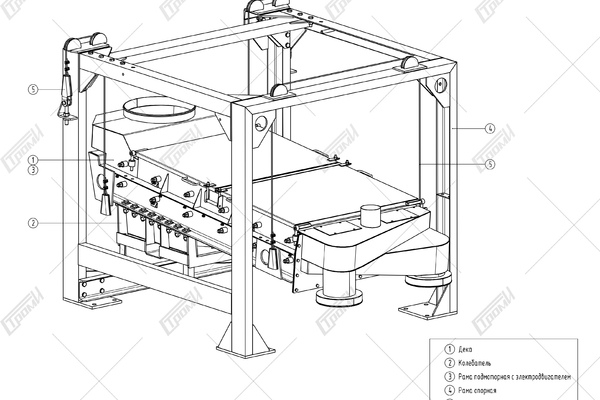

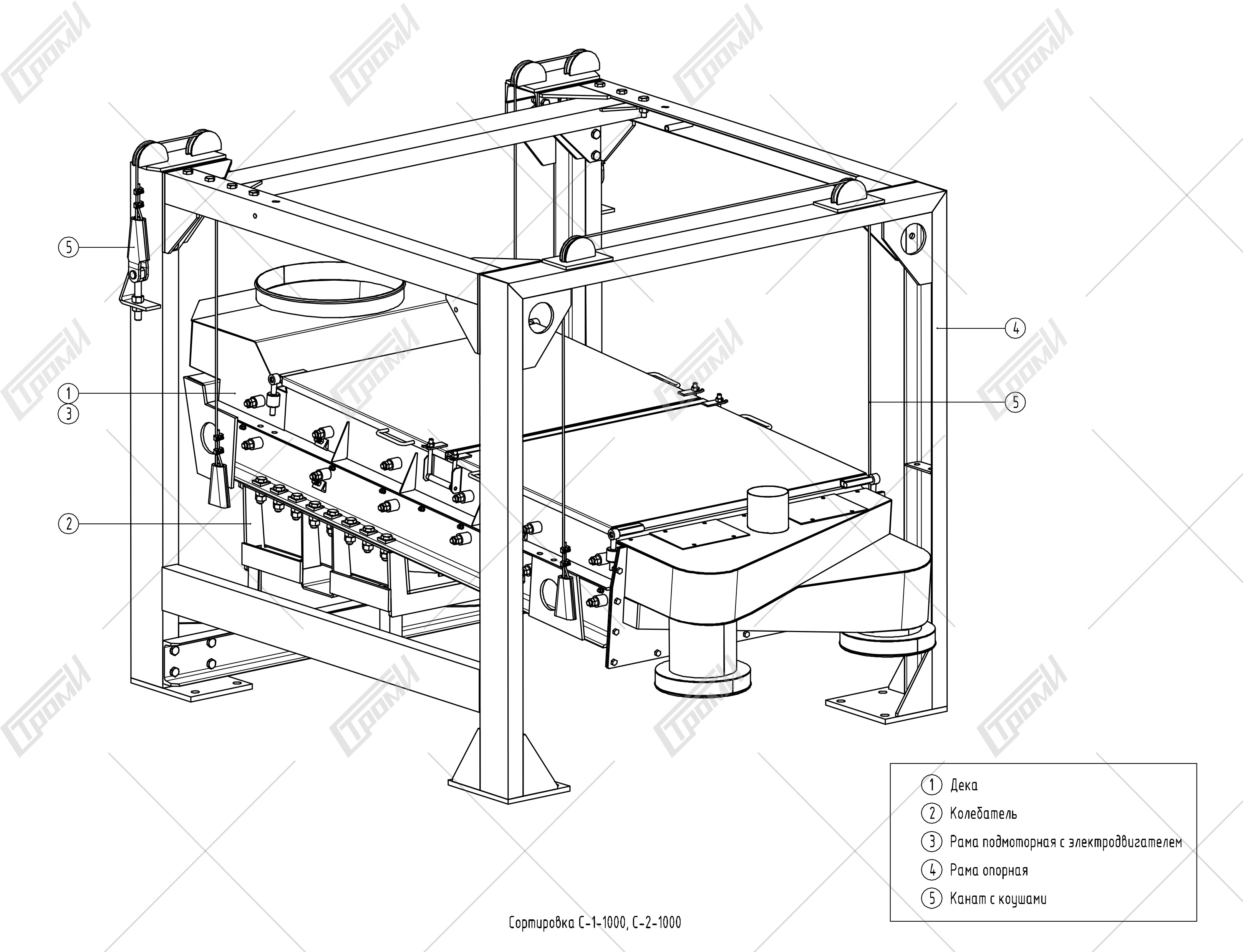

Сортировка С-1000 состоит из следующих узлов:

– дека с одним или двумя ярусами сит
– колебатель
– рама подмоторная с электродвигателем, установленные на деке
– рама опорная
– канаты с коушами для подвески колеблющейся части сортировки

Сортировки являются устройствами колебательного типа с круговой траекторией. Благодаря углу наклона деки сортировки к горизонту, просеиваемый материал движется по спиральной траектории. Этим обеспечивается интенсивная классификация материала. Крупные частицы остаются на сите и уходят в разгрузочные патрубки надрешетного продукта, а мелкие просеиваются через ячейки сита и по днищу разгружаются в разгрузочные патрубки подрешетного продукта.

Натяжение сеток на ситах происходит в направлении, перпендикулярном движению просеиваемого продукта посредством винтовых натяжителей.

В качестве вибровозбудителя используется дебаланс, приводимый во вращение асинхронным электродвигателем через клиноременную передачу. Подвод к сортировке исходного материала и отвод разделенных фракций, а также аспирация внутреннего пространства сортировки осуществляется с помощью промышленных шлангов (гофрорукавов) и хомутов.
