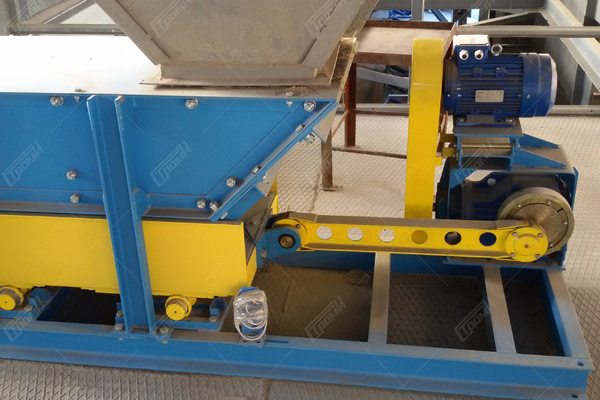

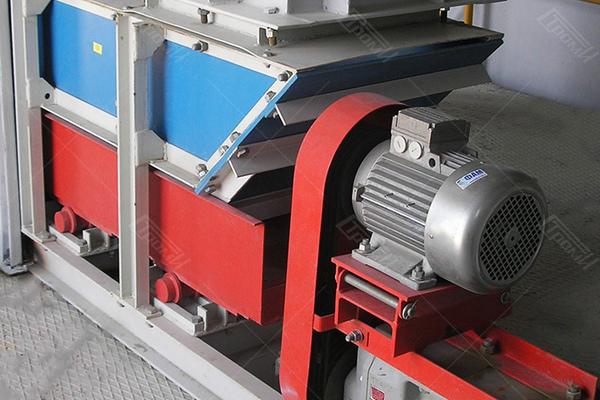

Качающийся питатель

НАЗНАЧЕНИЕ

Питатель качающийся ПКТ-500 предназначен для равномерной подачи сыпучих мелкозернистых и кусковых материалов фракцией не более 250 мм и насыпной массой не более 2,5 г/см3 из бункеров и других емкостей в технологическое или транспортирующее оборудование с заданной производительностью в производственных помещениях при температуре воздуха от -30° до 50°. Указанная производительность дана по щебню (гравию) влажностью не более 5% c учетом поступления материала без зависаний и правильной конструкции бункера и должна уточняться конкретно в зависимости от условий работы, характеристик транспортируемого груза и других факторов.

Конструкция и принцип работы

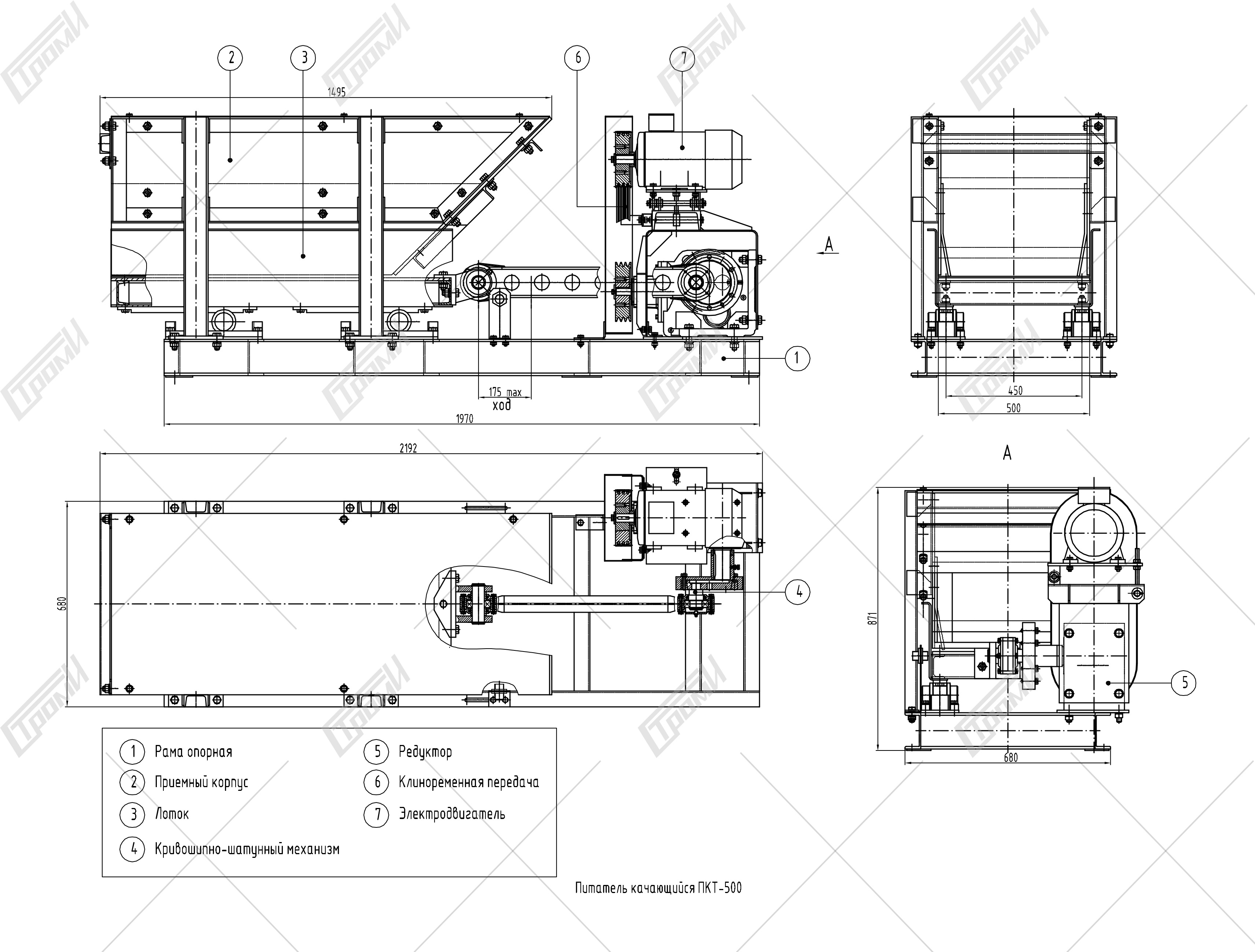

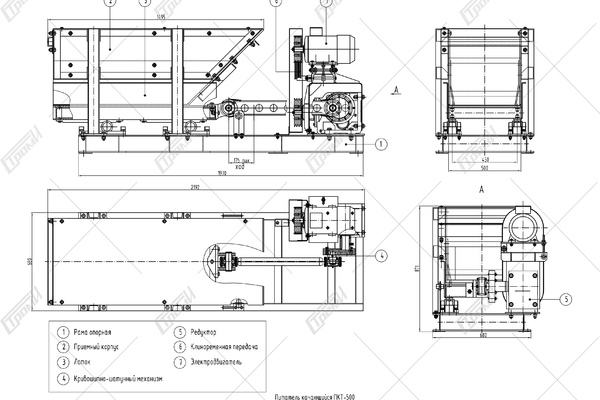

Питатель качающийся состоит из следующих узлов:

– рама опорная
– приемный корпус, закрепленный на раме (футерован износостойкой сталью)
– лоток с крышкой на опорных катках (футерован износостойкой сталью)
– кривошипно-шатунный механизм для возвратно-поступательного движения лотка
– редуктор привода кривошипа
– клиноременная передача
– электродвигатель

Принцип работы питателя заключается в следующем: при перемещении лотка в сторону выгрузки материал заполняет свободный объем приемного корпуса; при обратном ходе за счет сопротивления загруженного материала, а также упора его в заднюю стенку корпуса лоток проскальзывает относительно лежащего на нем материала и материал под действием силы тяжести выгружается через кромку лотка в приемное устройство (воронку). Производительность питателя (изменение хода лотка) регулируется поворотом диска кривошипа относительно его корпуса, при этом меняется плечо передачи вращения корпуса кривошипа перемещению шатуна, соединенного с лотком.
